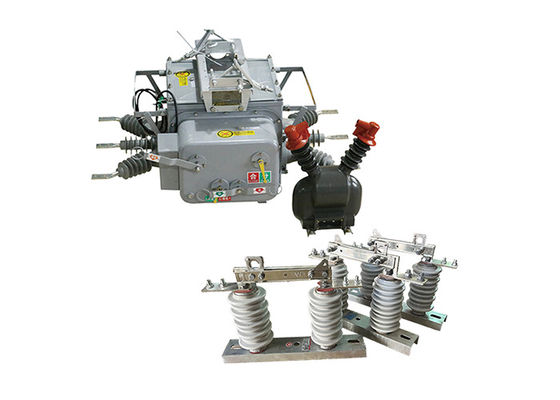

Interruttore di carico limite industriale serie ZW20 con interruttore di circuito a vuoto 1250A tipo fisso

Interruttore di carico limite industriale serie ZW20 con interruttore di circuito a vuoto 1250A tipo fisso


Descrizione del prodotto:

L'interruttore a vuoto di confine della serie ZW20 è un tipo di interruttore elettrico che opera in un ambiente a vuoto.È progettato per applicazioni a media tensione ed è comunemente utilizzato nei sistemi di distribuzione dell'energia.

L'interruttore è tipicamente costruito con un involucro robusto e resistente realizzato in materiali di alta qualità..

E l'interruttore a vuoto è il componente chiave dell'interruttore.l'ambiente di vuoto impedisce la formazione di un arco elettrico durante le operazioni di commutazione.

È dotato di un meccanismo di apertura e chiusura dei contatti, che può essere azionato manualmente o elettricamente, a seconda del modello e delle esigenze dell'applicazione.Il meccanismo di funzionamento garantisce operazioni di commutazione fluide e affidabili.

L'interruttore di vuoto di confine della serie ZW20 è disponibile in vari livelli di tensione e corrente per soddisfare i diversi requisiti del sistema.Può gestire livelli di tensione media che variano tipicamente da diversi kilovolts a decine di kilovolts.

L'interruttore ha una grande capacità di rottura per interrompere le correnti di guasto e proteggere il sistema elettrico.La capacità di rottura è specificata in termini di corrente massima di guasto che l'interruttore può interrompere in modo sicuro senza danni.

Alcuni modelli della serie ZW20 possono offrire funzionalità avanzate di controllo e monitoraggio.fornire funzionalità e facilità di utilizzo migliorate.

La tecnologia a vuoto utilizzata nell'interruttore garantisce eccellenti capacità di estinzione dell'arco, rendendolo una soluzione affidabile e sicura per applicazioni a media tensione.L'interruttore è progettato per soddisfare severi standard di sicurezza e fornire prestazioni a lungo termine con esigenze minime di manutenzione.

L'interruttore di vuoto di confine della serie ZW20 è adatto a una vasta gamma di applicazioni, tra cui sottostazioni di distribuzione di energia, impianti industriali, edifici commerciali e altro ancora.È comunemente usato per la commutazione del carico, protezione da guasti e isolamento nei sistemi elettrici a media tensione.

GW9-10 è un interruttore elettrico portatile ad alta tensione utilizzato per isolare i circuiti elettrici a fini di manutenzione e riparazione.È tipicamente utilizzato nei sistemi di trasmissione e distribuzione di energia a media e alta tensione.

L'interruttore di disconnessione aereo è progettato per essere portatile e può essere facilmente trasportato nel luogo in cui è necessario.di potenza superiore a 1 kVA.

L'interruttore è utilizzato per isolare una sezione del sistema di alimentazione a fini di manutenzione o riparazione.rendendo più facile per gli operatori conoscere lo stato del circuito.

L'isolatore elettrico Loadbuster può essere utilizzato per una vasta gamma di applicazioni, tra cui il commutazione e l'isolamento dei circuiti, nonché per la messa a terra e la disattivazione delle apparecchiature.È progettato con dispositivi di sicurezza per proteggere gli operatori dai pericoli elettrici, quali materiali isolanti che impediscono il contatto accidentale con parti attive.

L'interruttore è facile da usare e richiede una formazione minima per funzionare.


Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.


Caratteristiche del regolatore:

I controllori terminali intelligenti hanno funzioni quali protezione, controllo automatico, ispezione/richiesta, comunicazione e gestione del software.

1.Funzionalità completa:

• Implementare perfettamente varie funzioni come la protezione del circuito, il telecomando, l'allarme e il monitoraggio remoto.

2- Basso costo e praticità:

• Non è necessario alcun investimento hardware di comunicazione nelle reti GSM, basta acquistare una scheda SIM e attivare i servizi SMS.

3- Misure di sicurezza multiple:

• Utilizzare telefoni cellulari designati, crittografare le informazioni, verificare la password e altre misure di sicurezza.

• Il modulo GSM può specificare un numero di cellulare e accettare solo comandi dal telefono collegato.

• I messaggi di comunicazione per il telecomando e altri comandi sono criptati.

• Segue un metodo di controllo remoto preimpostato-conferma-esecuzione-verifica per garantire la sicurezza del controllo del sistema e prevenire malfunzionamenti.

4.Semplice configurazione del sistema:

• Non è necessario installare linee di comunicazione o linee di debug.

• Basta installare correttamente il terminale di monitoraggio intelligente SMS, inserire la scheda SIM, impostare il numero di cellulare designato e il sistema inizierà a funzionare.

5.Monitoraggio mobile in qualsiasi momento, ovunque:

• Il monitoraggio e la visualizzazione in tempo reale possono essere effettuati in qualsiasi luogo con un segnale, senza la necessità di personale di sorveglianza.



 Applicazione:


1.Interruttore di disconnessione e interruttore di contatto: l'interruttore ZW20-12 ((F) può essere utilizzato come interruttore di disconnessione o come interruttore di contatto nella configurazione della rete anulare dei sistemi di distribuzione dell'energia.Consente l'apertura e la chiusura dei circuiti durante le condizioni di manutenzione o di guasto.
2Dispositivo di commutazione automatica: funge da dispositivo di commutazione automatica, consentendo l'implementazione di commutazione di carico nella configurazione della rete anulare.Questa caratteristica migliora la flessibilità e l'efficienza della distribuzione dell'energia.
3.Interruttore di confine: nelle ramificazioni dell'alimentazione elettrica, l'interruttore ZW20-12(F) può funzionare come interruttore di confine o "cagnolino da guardia"." Aiuta a monitorare e proteggere la linea di ramificazione contro guasti e condizioni anormali.
4.Recloser e Sectionalizer: l'interruttore può funzionare come recloser e sectionalizer nelle reti aeree di distribuzione.Ripristina automaticamente l'alimentazione dopo guasti temporanei e isola le sezioni difettose per ridurre al minimo l'impatto delle interruzioni.



Struttura:

1Protezione e monitoraggio del relè del microcomputer: l'interruttore ZW20-12 dispone di un dispositivo di protezione e monitoraggio del relè basato su microcomputer come controller.Questa tecnologia avanzata consente di rilevare errori con precisione e intelligenza, analisi e controllo, migliorando le prestazioni generali e l'affidabilità dell'interruttore.

2.Resistenza alle intemperie e alla condensazione: l'interruttore è progettato per resistere alle intemperie e alla condensazione naturali.Incorpora materiali robusti e misure di protezione per garantire un funzionamento affidabile anche in condizioni ambientali difficili, migliorandone la durata e la longevità.

3.Connezione del connettore aeronautico: il modello di utilità dell'interruttore ZW20-12 è collegato al corpo dell'interruttore tramite un connettore aeronautico.Questo tipo di connettore offre connessioni sicure e affidabili, riducendo al minimo il rischio di connessioni sciolte o difettose e garantendo una comunicazione e un controllo stabili tra il controller e il corpo dell'interruttore.

4.Alto livello di affidabilità e protezione della connessione: l'interruttore fornisce una buona affidabilità della connessione, garantendo connessioni elettriche coerenti e sicure all'interno del sistema.offre un elevato livello di protezione, salvaguardando i componenti interni e i circuiti elettrici da fattori esterni quali polvere, umidità e danni fisici.

5.Canali di ingresso analogici: il controller dell'interruttore ZW20-12 comprende quattro canali di ingresso analogici. Questi canali monitorano vari parametri elettrici, tra cui la corrente di fase A,Corrente di fase CIl monitoraggio in tempo reale e il confronto di questi valori con le soglie prestabilite consentono un accurato rilevamento dei guasti e un'azione appropriata.

6.Rilevazione e trattamento dei guasti: il regolatore monitora continuamente i parametri elettrici e li confronta con valori fissi per rilevare i guasti della linea.il titolare del trattamento avvia il trattamento corrispondente, come l'attivazione dell'interruttore o l'attivazione di misure di protezione, garantendo un'efficienza e tempestività

Condizioni ambientali:

Temperatura dell'aria ambiente: da -40°C a +70°C.

Altitudine: non superiore a 3000 m sul livello del mare.

L'aria circostante può essere contaminata da polvere, fumo, gas corrosivi, vapore o nebbia di sale.

La velocità del vento non deve superare i 34 m/s (equivalente a una pressione di 700 Pa sulla superficie cilindrica).

Le vibrazioni o l'attività sismica provenienti da apparecchiature esterne di commutazione e controllo possono essere trascurate.

L'ampiezza delle interferenze elettromagnetiche indotte nel sistema secondario non supera 1,6 kV.




Parametri tecnici:

GW9-10
