Descrizione del prodotto:

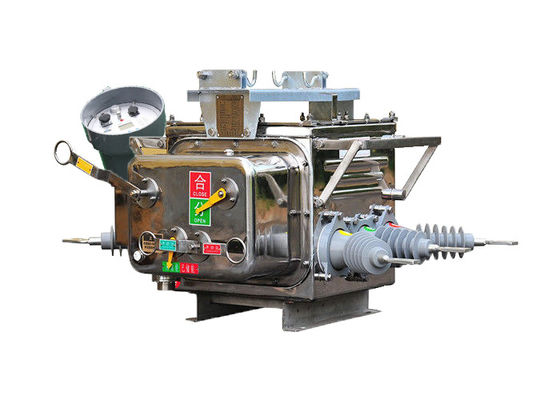

L'interruttore di carico di confine ZW20-12 ((F) è un tipo di interruttore ad alta tensione esterno AC 50Hz a tre fasi progettato principalmente per l'uso nelle reti di distribuzione esterne a 10 kV rurali e urbane.Serve a gestire la corrente di carico, corrente di sovraccarico, corrente di cortocircuito e scenari simili.

L'interruttore di carico di confine presenta una struttura di scatola comune a tre fasi, composta da diversi componenti, tra cui un meccanismo di funzionamento, un circuito conduttivo, un sistema di isolamento, un elemento di tenuta,Questi componenti lavorano insieme per garantire il funzionamento efficiente e sicuro dell'interruttore.

Inoltre, l'interruttore di carico di confine ZW20-12 ((F) è dotato di terminali remoti intelligenti che supportano varie applicazioni di automazione della distribuzione,consentire una maggiore capacità di controllo e monitoraggio.

Inoltre, esiste un'altra variante di questo interruttore chiamato ZW20-12 ((Z), che è un interruttore d'aria AC ad alta tensione intelligente per esterni.che consente la comunicazione tramite messaggi di testo.

Inoltre, l'interruttore di carico di confine ZW20-12 ((F) può essere combinato con un regolatore di interruttore di divisione per formare un sistema di interruttore d'aria AC ad alta tensione di divisione esterna.Questa combinazione migliora la funzionalità e la versatilità dell'interruttore, fornendo capacità di controllo e protezione più complete.

Caratteristiche del regolatore:

Controller terminale intelligente con protezione, controllo automatico, controllo / query, comunicazione, gestione del software e altre funzioni.

1 Completamente funzionale:Perfetta protezione della linea, telecomando, allarme, monitoraggio remoto e altre funzioni.

2 Basso costo e pratico: rete GSM senza alcun investimento hardware di comunicazione, acquistare una scheda SIM per aprire il servizio SMS;

L'uso di telefoni cellulari designati, crittografia delle informazioni, verifica delle password e altri mezzi di sicurezza;il modulo GSM può specificare il numero di telefono cellulare, accettando solo la vita del telefono cellulare vincolato;Crittografare i messaggi di testo per il telecomando e altri punti di controllo. · Crittografare i messaggi di testo che controllano la vita, come il telecomando.Preimpostare - confermare - eseguire - tornare alla modalità di controllo remoto della scuola, per garantire la sicurezza del controllo del sistema, per prevenire il malfunzionamento.

4 Sistema facile da costruire: non è necessario impostare linee di comunicazione e depurare le linee di comunicazione.impostare il numero di cellulare designato, e il sistema inizia a funzionare.

5 Monitoraggio mobile in qualsiasi momento e in qualsiasi luogo: in qualsiasi luogo in cui vi sia un segnale, esso può essere monitorato e visualizzato in tempo reale, senza la necessità di personale speciale per il monitoraggio.




Caratteristica:

1Forte resistenza all'inquinamento, resistenza alle alte e basse temperature e nessun rischio di combustione o esplosione.

2Struttura completamente chiusa, riempita di gas SF6 all'interno della camera, eccellente tenuta, adatta per l'uso in zone ad alta temperatura e umidità.

3.Equipaggiato con un trasformatore di corrente (CT) per l'invio di corrente al controller intelligente per l'analisi delle informazioni.e i terminali di connessione possono essere collegati alle prese terminali corrispondenti.

4Il meccanismo di funzionamento è innovativo e semplice, con dimensioni ridotte e peso leggero, garantendo un funzionamento sicuro e affidabile.

5L'involucro esterno ha indicatori visibili per gli stati di "immagazzinamento di energia", "aperto" e "chiuso".

Struttura:

1Il dispositivo di protezione e di monitoraggio del relè basato su microcomputer funge da controllore del sistema di interruttori.Utilizza una tecnologia avanzata di microcomputer per fornire funzioni di protezione e monitoraggio dei relè precise ed efficienti.

2.Il regolatore è progettato con una robusta resistenza alle intemperie, che gli consente di resistere a varie condizioni ambientali.garantire un funzionamento affidabile anche in ambienti umidi o umidi.

3.Per stabilire una connessione sicura e affidabile, il controller è collegato al corpo dell'interruttore utilizzando connettori per l'aviazione.garantire una corretta comunicazione e funzionalità tra il controller e l'interruttore.

4.Il controller vanta un'eccellente affidabilità di connessione, riducendo al minimo il rischio di perdita o interruzione del segnale.salvaguardare l'integrità e l'accuratezza del sistema di protezione e monitoraggio dei relè.

Condizioni ambientali:

1.L'interruttore automatico a vuoto ZW20-12(F) è progettato per funzionare in modo affidabile in un ampio intervallo di temperatura dell'aria ambiente, da -40 °C a +70 °C.Questa tolleranza alla temperatura assicura che l'interruttore funzioni in modo efficace in varie condizioni climatiche.

2.L'interruttore è adatto all'installazione ad altitudini non superiori a 3000 metri sul livello del mare.

3L'interruttore ZW20-12F è costruito per resistere alla contaminazione dell'aria ambiente causata da polvere, fumo, gas corrosivi, vapore o spruzzo di sale.È progettato per soddisfare gli standard di livello di contaminazione di classe IV, garantendo che l'interruttore rimanga resistente e funzionale anche in ambienti difficili e corrosivi.

4.Con una tolleranza massima della velocità del vento di 34 m/s (equivalente a 700 Pa sulla superficie del cilindro), l'interruttore può resistere a forti venti senza compromettere le sue prestazioni o la sua stabilità.Questa resistenza alla velocità del vento garantisce il funzionamento affidabile dell'interruttore in condizioni meteorologiche estreme.

5L'interruttore è progettato per ridurre al minimo l'impatto delle vibrazioni esterne o dei movimenti del terreno sulle sue prestazioni.La sua costruzione e i suoi meccanismi interni sono progettati per assorbire e smorzare le vibrazioni, garantendo che l'interruttore non sia influenzato da disturbi esterni.

6.L'interruttore ZW20-12 ((F) è progettato per limitare le interferenze elettromagnetiche indotte (EMI) nel sistema secondario.,garantire che l'interruttore non generi eccessivi disturbi elettromagnetici che potrebbero interferire con il funzionamento di altre apparecchiature collegate.




Parametri tecnici:

Parametro tecnico del regolatore:
