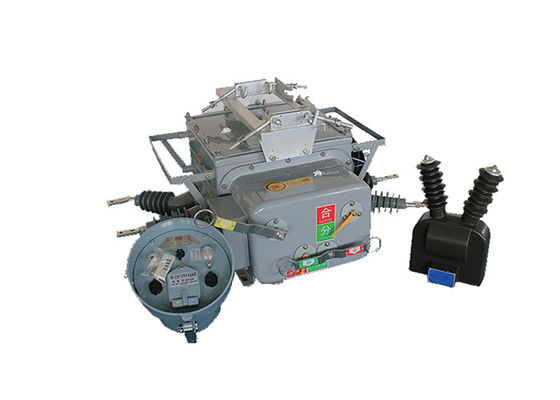

ZW20-12(F) Interruttore di carico di confine intelligente sezionatore a vuoto montato su palo con regolatore 12kV 630A/1250A

ZW20-12(F) Interruttore di carico di confine intelligente sezionatore di vuoto montato su palo con regolatore

Descrizione del prodotto:

ZW20-12(F) Boundary Load Switch è uno dei nostri nuovi prodotti. Boundary circuit breaker è un dispositivo intelligente multifunzionale con la funzione di interruttore di vuoto, interruttore di carico di vuoto, recloser,sezionatore quattro interruttoriLa configurazione principale è composta da un interruttore di vuoto, un regolatore CH-40, un trasformatore di tensione esterna (nota: rete di anelli di distribuzione automatizzata disponibile in PT bilaterale) in tre parti.I prodotti sono ampiamente utilizzati a 10 kV, 13 kV città, rete elettrica rurale rete anello spaziale per disconnettere interruttore, interruttore di contatto, dispositivo di interruttore automatico che può implementare il carico della linea di distribuzione anello.Può essere utilizzato come interruttore di confine (comunemente noto come watchdog) nella linea di ramificazione di alimentazione elettrica, utilizzati come recloser e sezionatori nella rete di distribuzione aerea di alimentazione. interruttore di confine con modello di gestione remota, funzioni di protezione e controllo e funzioni di comunicazione.Determinazione affidabile nel giudizio, mA corrente di sequenza di livello zero e corrente di cortocircuito tra fasi, realizzare la rimozione automatica di guasto di messa a terra monofase e di guasto di cortocircuito fase a fase.L'interruttore principale è l'arco di vuoto e l'isolamento adotta SF6, gas misto N2. Il caso che introduce di Giappone, Germania, sigillamento del gas francese, prova esplosione, tecnologia del sistema di isolamento, le prestazioni di sigillamento complessivamente eccellente.Gas misto N2 che non perdeIl meccanismo di funzionamento della molla con progettazione di miniaturizzazione e ottimizzazione delle prestazioni,l'affidabilità dell'azione è molto superiore al meccanismo di molla tradizionale.



Introduzione del controller:

1.Con 485 / 232 interfaccia di comunicazione, o tramite fibra ottica, wireless remote monitoring; funzione di accelerazione dopo la riconclusione;quando l'interruttore è pesanteAccelerazione automatica in caso di guasto permanente;

2.Chiusura remota/manuale per accelerare il decollo, e chiusura di ricollocamento: l'utente invia energia dopo aver riparato la linea, se si dimentica di rimuovere l'interruttore di messa a terra, dovrebbe accelerare il decollo.

3.Tre tempi di ritardo di chiusura possono essere regolati;

4.Il circuito di chiusura del salto adotta una progettazione anti-malfunzionamento e ha una funzione anti-salto;

5. la corrente a sequenza zero può distinguere le falle interne e esterne;

6L'interruttore del telecomando e' progettato per evitare un malfunzionamento.

Caratteristica:

1Protezione contro la rottura rapida: l'interruttore di carico limite è progettato per aprire rapidamente il circuito in caso di guasto o condizioni anormali.Fornisce una rapida pulizia dei guasti e riduce al minimo la durata delle interruzioni di alimentazione.

2.Protezione contro la sovra corrente: l'interruttore di carico incorpora meccanismi di protezione contro la sovra corrente per rilevare e rispondere a correnti eccessive.Aiuta a prevenire danni al sistema di distribuzione scatenando e isolando le sezioni difettose.

3.Triplice chiusura: l'interruttore di carico limite può avere la capacità di tentare automaticamente tre operazioni di chiusura dopo un'operazione di cancellazione dei guasti.Questa funzione aiuta a identificare i guasti temporanei e ripristinare automaticamente l'alimentazione se il guasto viene eliminato.

4.Registri degli incidenti: lo switch di carico può registrare e memorizzare informazioni sugli eventi di guasto, tra cui tipo di guasto, posizione e orari.e finalità di manutenzione.

5Protezione contro la scarica: l'interruttore di carico è dotato di protezione contro la scarica per gestire le correnti di scarica elevate che si verificano durante l'energia dei trasformatori o di altri carichi.Garantisce un funzionamento stabile e affidabile in queste condizioni transitorie.

6Protezione da sequenza zero: l'interruttore di carico limite può includere una protezione da sequenza zero per rilevare e rispondere a guasti di terra o condizioni di squilibrio nel sistema.Questo aiuta a identificare e isolare i difetti che rappresentano un rischio per la stabilità del sistema.

7Orologio in tempo reale: una funzione di orologio in tempo reale consente all'interruttore di carico di registrare con precisione i tempi degli eventi di guasto e di altre operazioni.Permette una sincronizzazione precisa del tempo e facilita l'analisi della sequenza degli eventi.

8.Accelerazione dopo il ricollocamento: dopo tentativi di ricollocamento riusciti, l'interruttore di carico può fornire una funzione di accelerazione per aumentare la velocità di inciampo nel caso in cui il guasto persista.Questo aiuta a ridurre al minimo i danni al sistema e a migliorare l'efficienza di cancellazione dei guasti.

9Domande di stato in tempo reale: l'interruttore di carico può fornire informazioni sullo stato in tempo reale, come la posizione (aperta o chiusa), l'indicazione del guasto e i dati operativi.Questo consente agli operatori di monitorare le condizioni dell'interruttore e prendere decisioni informate.

10.Controlli Smart Pocket PC: alcuni interruttori di carico possono essere controllati e monitorati utilizzando un PC di tasca intelligente o dispositivi portatili simili.Questo migliora la comodità e la flessibilità di gestire l'interruttore da remoto.

11Impostazioni locali/remote: l'interruttore di carico può essere configurato e regolato localmente sul sito di installazione o da remoto tramite interfacce di comunicazione.Questo consente opzioni di controllo e configurazione convenienti e flessibili.

12.Segnalazione attiva dei guasti: l'interruttore di carico può segnalare attivamente eventi di guasto o condizioni anormali a un sistema centrale di controllo o monitoraggio.facilitare una gestione efficiente dei guasti.

13.GSM Short Message Function: alcuni switch di carico possono avere la capacità di inviare notifiche o avvisi di brevi messaggi tramite reti GSM (Global System for Mobile Communications).Ciò consente il monitoraggio remoto e la notifica di eventi di guasto o di stato operativo.

Condizioni:

1Altitudine: 2000 metri
2.Temperatura ambiente: all'aperto -30°C~+55°C
La temperatura media annua più alta è di 20°C
Temperatura media giornaliera massima è di 30°C
3Umidità relativa: 95% (25°C)
4.Capacità sismica:accelerazione a livello del suolo 0,3 g
Accelerazione verticale a terra 0,15 g
Mentre agisce per tre onde sinusoidali
Fattore di sicurezza 1.67
5Intensità sismica: 7 gradi.
6. differenza massima di temperatura giornaliera:25°C
7.Posizione dell'installazione: punto di demarcazione di responsabilità dell'utente della linea aerea esterna da 10 kW
8Metodo di messa a terra: punto neutro non tocca, messa a terra della bobina di soppressione dell'arco e messa a terra a bassa resistenza

Parametro tecnico:

Parametro tecnico del regolatore:
