Descrizione del prodotto:

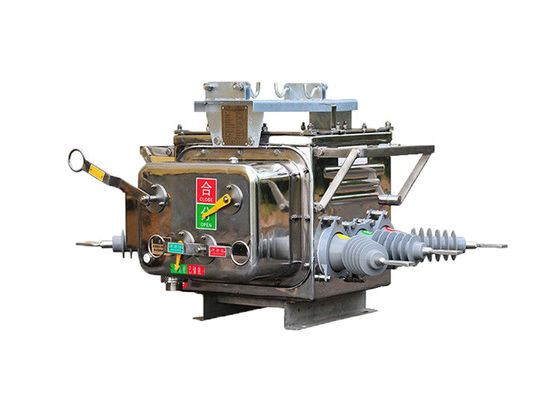

L'interruttore a vuoto ZW20-12 ((F) è adatto per linee di distribuzione a 10 kV con corrente alternata trifase a 50 Hz.

È costituito da un interruttore a vuoto AC ad alta tensione ZW20-12, un controllore di sezionamento, un computer portatile PDA e altri componenti.Le connessioni elettriche sono effettuate tramite spine per aerei e cavi di controllo sigillati all'aperto.

Dispone di funzioni di rilevamento dei guasti, controllo della protezione e comunicazione.Può separare automaticamente la sezione di guasto e ripristinare la potenza alla sezione sana in un tempo molto breve dopo che si verifica un guastoEsso consente inoltre un monitoraggio multifunzionale, la consultazione delle informazioni delle apparecchiature del sistema,visualizzazione online delle informazioni degli utenti e dello stato di manutenzione del sistema di informazione geografica del sistema di distribuzioneEsso rappresenta uno stadio avanzato dell'automazione della distribuzione assistita da computer.


Caratteristiche del regolatore:

1.Può essere dotato di un'interfaccia di comunicazione 485/232 o di monitoraggio a lunga distanza tramite fibra ottica o comunicazione wireless.quando l'interruttore si chiude di nuovo a causa di un guasto permanente.

2Quando si verifica un guasto permanente, accelera automaticamente per inciampare.

3.Controllo remoto/chiusura manuale con accelerazione al decollo e chiusura interblocco: dopo che l'utente ha riparato la linea e ripristinato l'alimentazione, se si dimentica di rimuovere l'interruttore del coltello di messa a terra,Dovrebbe accelerare fino a tripare..

4Il tempo di ritardo per la riconchiusura può essere regolato per tutti e tre i tentativi.

5.Il circuito di accensione/richiusura è progettato per impedire il funzionamento errato e ha una funzione anti-richiusura.

6La corrente a sequenza zero può distinguere le falle all'interno e all'esterno della zona.

7.Il comando remoto di avviamento/richiusura è progettato in modo da evitare un errore di funzionamento.




Applicazione:

1.Sottostazioni di distribuzione di energia: lo switch ZW20 è comunemente utilizzato nelle sottostazioni di distribuzione di energia, sia al chiuso che all'aperto.e protezione da guasti nelle reti di distribuzione.

2.impianti industriali: l'interruttore ZW20 trova applicazione in impianti industriali dove è richiesta la distribuzione di energia a media tensione.come i motori, trasformatori e generatori.

3Edifici commerciali: l'interruttore è utilizzato in edifici commerciali, compresi centri commerciali, complessi di uffici e ospedali, per una distribuzione di energia affidabile e sicura.Garantisce un'efficiente commutazione dei carichi e protegge i carichi elettrici critici.

4.Sistemi di energia rinnovabile: l'interruttore ZW20 è adatto a sistemi di energia rinnovabile, come centrali solari e parchi eolici.Facilita la commutazione e la protezione dei circuiti a media tensione in questi sistemi.

5.Elettrificazione ferroviaria: l'interruttore è utilizzato nei progetti di elettrificazione ferroviaria per controllare e proteggere l'alimentazione delle reti ferroviarie.Garantisce una distribuzione di energia affidabile e sicura per le operazioni ferroviarie.

6Operazioni minerarie: l'interruttore ZW20 è utilizzato nelle operazioni minerarie per controllare e proteggere le apparecchiature elettriche e le reti di distribuzione dell'energia nelle miniere sotterranee e superficiali.

7Centri dati: lo switch è utilizzato nei data center per garantire una distribuzione di energia affidabile e la protezione delle infrastrutture IT critiche.Permette un'efficiente commutazione del carico e protegge da guasti elettrici.

8.Industria petrolifera e del gas: lo switch ZW20 trova applicazione nell'industria petrolifera e del gas per il controllo e la protezione delle apparecchiature elettriche nelle raffinerie, nei gasdotti e nelle piattaforme offshore.

9Progetti infrastrutturali: l'interruttore è utilizzato in vari progetti infrastrutturali, come aeroporti, porti marittimi e stadi, per una distribuzione e una protezione affidabili dell'energia.

10.impianti di trattamento dell'acqua e delle acque reflue: l'interruttore ZW20 è utilizzato negli impianti di trattamento dell'acqua e delle acque reflue per controllare e proteggere le apparecchiature elettriche nelle stazioni di pompaggio, negli impianti di trattamento,e reti di distribuzione.




Struttura:

1. Il regolatore è un dispositivo di protezione e monitoraggio del tipo microcomputer;

2Ha una forte resistenza alle intemperie naturali e alla condensazione.

3. Il modello di utilità è collegato al corpo dell'interruttore attraverso il connettore aereo;

4Buona affidabilità della connessione e elevato livello di protezione.

Ci sono quattro canali di ingresso analogici, corrente di fase A, corrente di fase C, corrente di sequenza, tensione di fase BC.Il regolatore rileva il guasto della linea monitorando in tempo reale il valore del modello e confrontandolo con il valore fisso, e quindi esegue il trattamento corrispondente.

Condizione:

1 temperatura dell'aria ambiente: -40 ° C ~ + 70 ° C;

2 Altitudine: non superiore a 3000 m

3 L'aria ambientale può essere contaminata da polvere, fumo, gas corrosivi, vapore o spruzzo di sale.

4 velocità del vento non superiore a 34 m / s (equivalente a 700 Pa sulla superficie del cilindro);

5 le vibrazioni o i movimenti a terra provenienti dall'esterno dell'apparecchiatura di commutazione e di controllo sono trascurabili;

6 L'ampiezza delle interferenze elettromagnetiche indotte nel sistema secondario non supera 1,6 kV.


Parametri tecnici:

Parametro tecnico del regolatore:
