Descrizione del prodotto:

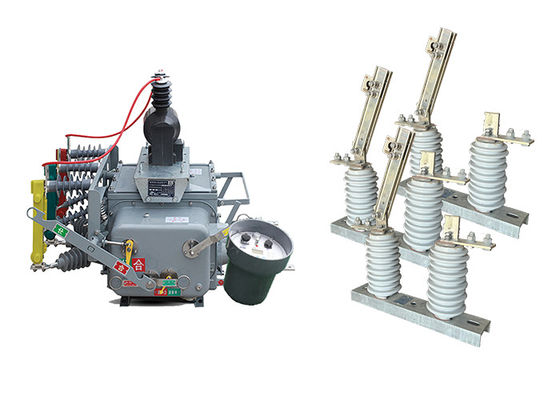

L'interruttore a palo ZW20-12 ((F) è un tipo di interruttore ad alta tensione AC 50Hz esterno a tre fasi progettato principalmente per l'uso nelle reti di distribuzione esterne a 10 kV rurali e urbane.Serve a gestire la corrente di carico, corrente di sovraccarico, corrente di cortocircuito e scenari simili.

L'interruttore è dotato di una struttura a scatola comune a tre fasi, composta da diversi componenti, tra cui un meccanismo di funzionamento, un circuito conduttivo, un sistema di isolamento, un elemento di tenuta,e una conchigliaQuesti componenti lavorano insieme per garantire un funzionamento efficiente e sicuro dell'interruttore.

Inoltre, l'interruttore ZW20-12 ((F) è dotato di terminali remoti intelligenti che supportano varie applicazioni di automazione della distribuzione, consentendo una maggiore capacità di controllo e monitoraggio.

Inoltre, esiste un'altra variante di questo interruttore chiamato ZW20-12 ((Z), che è un interruttore d'aria AC ad alta tensione intelligente per esterni.che consente la comunicazione tramite messaggi di testo.

Inoltre, l'interruttore ZW20-12(F) può essere combinato con un controllore di interruttore di divisione per formare un sistema di interruttore di aria reale AC ad alta tensione di divisione esterna.Questa combinazione migliora la funzionalità e la versatilità dell'interruttore, fornendo capacità di controllo e protezione più complete.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

L'interruttore di disconnessione è composto da base, isolatore di pilastro, parte conduttiva e parte dell'organo.elevata affidabilità, ecc. Raggiunge il livello di prodotti simili in patria e all'estero.

Inoltre, esiste un altro tipo di interruttore di disconnessione chiamato GW9-12 ((W), con struttura a uno stadio è adatto per il sistema di alimentazione con frequenza 50Hz e tensione della linea 10kv.

È adatto per l'uso in sistemi elettrici con una frequenza di 50 Hz e una tensione di linea di 10kv, ed è utilizzato per chiudere e dividere le linee quando c'è tensione e nessun carico,e gli interruttori di isolamento antiinquinamento possono soddisfare le esigenze degli utenti in aree pesantemente inquinate, e può risolvere efficacemente il problema del lampo di inquinamento che si verifica quando gli interruttori di isolamento sono in funzione.

Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.



Caratteristiche del regolatore:

1.Può essere dotato di un'interfaccia di comunicazione 485/232 o di monitoraggio a lunga distanza tramite fibra ottica o comunicazione wireless.quando l'interruttore si chiude di nuovo a causa di un guasto permanente.

2Quando si verifica un guasto permanente, accelera automaticamente per inciampare.

3.Controllo remoto/chiusura manuale con accelerazione al decollo e chiusura interblocco: dopo che l'utente ha riparato la linea e ripristinato l'alimentazione, se si dimentica di rimuovere l'interruttore del coltello di messa a terra,Dovrebbe accelerare fino a tripare..

4Il tempo di ritardo per la riconchiusura può essere regolato per tutti e tre i tentativi.

5.Il circuito di accensione/richiusura è progettato per impedire il funzionamento errato e ha una funzione anti-richiusura.

6La corrente a sequenza zero può distinguere le falle all'interno e all'esterno della zona.

7.Il comando remoto di avviamento/richiusura è progettato in modo da evitare un errore di funzionamento.



Collocazione:

La relazione tra l'interruttore esterno a vuoto e l'isolatore esterno di disconnessione ad alta tensione risiede nei loro ruoli complementari nel sistema elettrico:

Interruzione del circuito: l'interruttore a vuoto è responsabile dell'interruzione del circuito elettrico durante il normale funzionamento o in caso di guasto.Agisce come il principale mezzo per interrompere il flusso di correnteAl contrario, l'isolatore di disconnessione viene utilizzato per isolare il circuito dalla fonte di alimentazione durante le attività di manutenzione o riparazione.Fornisce un ulteriore livello di sicurezza aprendo fisicamente il circuito.

Coordinamento: nei sistemi di alimentazione ad alta tensione, l'interruttore a vuoto e l'isolatore di disconnessione sono spesso coordinati per funzionare insieme.L'interruttore è responsabile per rilevare i guasti e scatenare per interrompere il flusso di corrente, mentre l'isolatore di disconnessione viene utilizzato per isolare fisicamente il circuito e fornire un'indicazione visibile della disconnessione.

Sicurezza e manutenzione: l'isolatore di disconnessione svolge un ruolo cruciale nel garantire la sicurezza del personale di manutenzione.l'isolatore di disconnessione viene azionato per aprire il circuito e fornire un vuoto d'aria visibileIl disattivatore a vuoto, invece, protegge l'impianto durante il normale funzionamento e in caso di guasti.


Caratteristica:

1Forte resistenza all'inquinamento, resistenza alle alte e basse temperature e nessun rischio di combustione o esplosione.

2Struttura completamente chiusa, riempita di gas SF6 all'interno della camera, eccellente tenuta, adatta per l'uso in zone ad alta temperatura e umidità.

3.Equipaggiato con un trasformatore di corrente (CT) per l'invio di corrente al controller intelligente per l'analisi delle informazioni.e i terminali di connessione possono essere collegati alle prese terminali corrispondenti.

4Il meccanismo di funzionamento è innovativo e semplice, con dimensioni ridotte e peso leggero, garantendo un funzionamento sicuro e affidabile.

5L'involucro esterno ha indicatori visibili per gli stati di "immagazzinamento di energia", "aperto" e "chiuso".

Applicazione:

1Operazioni minerarie: l'interruttore ZW20 è utilizzato nelle operazioni minerarie per controllare e proteggere le apparecchiature elettriche e le reti di distribuzione dell'energia nelle miniere sotterranee e superficiali.

2Centri dati: lo switch è utilizzato nei data center per garantire una distribuzione di energia affidabile e la protezione delle infrastrutture IT critiche.Permette un'efficiente commutazione del carico e protegge da guasti elettrici.

3.Industria petrolifera e del gas: lo switch ZW20 trova applicazione nell'industria petrolifera e del gas per il controllo e la protezione delle apparecchiature elettriche nelle raffinerie, nei gasdotti e nelle piattaforme offshore.

4Progetti infrastrutturali: l'interruttore è utilizzato in vari progetti infrastrutturali, come aeroporti, porti marittimi e stadi, per una distribuzione e una protezione affidabili dell'energia.

5.impianti di trattamento dell'acqua e delle acque reflue: l'interruttore ZW20 è utilizzato negli impianti di trattamento dell'acqua e delle acque reflue per controllare e proteggere le apparecchiature elettriche nelle stazioni di pompaggio, negli impianti di trattamento,e reti di distribuzione.

Condizione:

1.Temperatura dell'aria ambiente: da -40°C a +70°C.

2.Altitudine: non superiore a 3000 m sul livello del mare.

3L'aria circostante può essere contaminata da polvere, fumo, gas corrosivi, vapore o nebbia di sale.

4.La velocità del vento non deve superare i 34 m/s (equivalente a una pressione di 700 Pa sulla superficie cilindrica).

5- le vibrazioni o l'attività sismica provenienti da apparecchiature esterne di commutazione e di controllo possono essere trascurate.

6L'ampiezza delle interferenze elettromagnetiche indotte nel sistema secondario non supera 1,6 kV.




Parametri tecnici:

ZW20-12 ((F)

GW9-10
