Descrizione del prodotto:

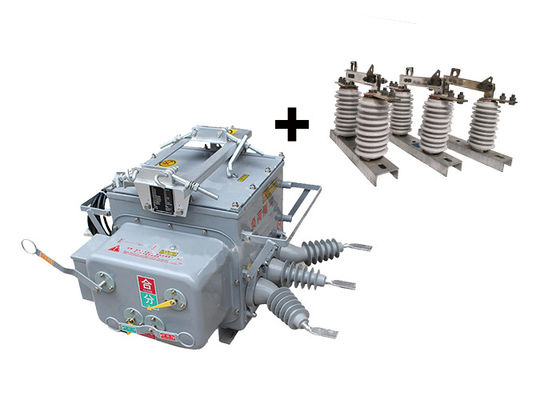

Il ZW20-12 ((F) Outdoor Vacuum Circuit Breaker è un dispositivo versatile e intelligente che combina le funzioni di un interruttore a vuoto, interruttore di carico a vuoto, ricoscatore e sezionatore.È progettato per l'uso nelle reti di distribuzione a 10 e 13 kV, in particolare nelle reti elettriche urbane e rurali.

I componenti principali dell'interruttore ZW20-12 ((F) includono un interruttore a vuoto, un regolatore CH-40 e un trasformatore di tensione esterna.L'interruttore di vuoto è responsabile dell'interruzione e della realizzazione di circuiti elettrici, mentre il regolatore CH-40 fornisce funzioni intelligenti di protezione e controllo.

Gli interruttori di disconnessione esterni GW9-10 sono tipicamente utilizzati nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono utilizzati anche come dispositivi di sicurezza per proteggere i lavoratori dai pericoli elettrici, come il contatto accidentale con parti attive del sistema.

Essi sono progettati per gestire elevate tensioni e correnti e sono spesso installati in luoghi esterni, dove sono esposti a condizioni ambientali difficili, come temperature estreme, vento,Sono costruiti per resistere a queste condizioni e sono spesso realizzati in materiali durevoli come acciaio o alluminio.

Gli interruttori di disconnessione Toutdoor sono disponibili in diversi tipi e configurazioni, a seconda dell'applicazione specifica e dei requisiti.mentre altri sono adatti all'uso all'apertoAlcuni sono progettati per essere operati manualmente, mentre altri sono automatizzati e possono essere gestiti da remoto.

Oltre alla loro funzione primaria di isolare i circuiti, i VEI hanno anche altre caratteristiche importanti, come fornire un'indicazione visiva del loro stato (aperto o chiuso),e assicurando che il circuito non sia alimentato quando l'isolatore è aperto.

Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.



Caratteristiche del regolatore:

1.Può essere dotato di un'interfaccia di comunicazione 485/232 o di monitoraggio a lunga distanza tramite fibra ottica o comunicazione wireless.quando l'interruttore si chiude di nuovo a causa di un guasto permanente.

2Quando si verifica un guasto permanente, accelera automaticamente per inciampare.

3.Controllo remoto/chiusura manuale con accelerazione al decollo e chiusura interblocco: dopo che l'utente ha riparato la linea e ripristinato l'alimentazione, se si dimentica di rimuovere l'interruttore del coltello di messa a terra,Dovrebbe accelerare fino a tripare..

4Il tempo di ritardo per la riconchiusura può essere regolato per tutti e tre i tentativi.

5.Il circuito di accensione/richiusura è progettato per impedire il funzionamento errato e ha una funzione anti-richiusura.

6La corrente a sequenza zero può distinguere le falle all'interno e all'esterno della zona.

7.Il comando remoto di avviamento/richiusura è progettato in modo da evitare un errore di funzionamento.



Caratteristica:

1.L'interruttore automatico a vuoto ZW20-12(F) dimostra una robusta capacità di resistenza all'inquinamento.garantire prestazioni affidabili anche in condizioni di inquinamentoInoltre, l'interruttore non presenta rischi di combustione o di esplosione.miglioramento della sicurezza generale.

2.Con una struttura completamente chiusa, l'interruttore è riempito di gas SF6 all'interno della cassa.rendendolo adatto per l'impiego in zone ad alta temperatura e umiditàIl rivestimento sigillato protegge i componenti interni dagli elementi esterni, garantendo prestazioni ottimali e longevità.

3L'interruttore è dotato di un trasformatore di corrente (CT) che trasmette corrente al controller intelligente per l'analisi delle informazioni.consentendo la flessibilità nella configurazione del sistemaI terminali di connessione possono essere facilmente collegati alle prese corrispondenti del terminale, facilitando i processi di installazione e manutenzione convenienti.

4Il meccanismo di funzionamento dell'interruttore è innovativo e semplice, che si traduce in una dimensione compatta e una costruzione leggera, che garantisce un funzionamento sicuro e affidabile.ridurre al minimo il rischio di malfunzionamento o di guastoLa dimensione compatta contribuisce anche a risparmiare spazio nell'installazione e facilita la manipolazione.

5L'involucro esterno dell'interruttore ha indicatori visibili per gli stati di "immagazzinamento di energia", "aperto" e "chiuso".che consentono una facile identificazione dello stato operativo dell'interruttoreQuesto feedback visivo migliora l'efficienza operativa e garantisce un monitoraggio accurato dello stato dell'interruttore.




Struttura:

1Il dispositivo di protezione e di monitoraggio del relè basato su microcomputer funge da controllore del sistema di interruttori.Utilizza una tecnologia avanzata di microcomputer per fornire funzioni di protezione e monitoraggio dei relè precise ed efficienti.

2.Il regolatore è progettato con una robusta resistenza alle intemperie, che gli consente di resistere a varie condizioni ambientali.garantire un funzionamento affidabile anche in ambienti umidi o umidi.

3.Per stabilire una connessione sicura e affidabile, il controller è collegato al corpo dell'interruttore utilizzando connettori per l'aviazione.garantire una corretta comunicazione e funzionalità tra il controller e l'interruttore.

4.Il controller vanta un'eccellente affidabilità di connessione, riducendo al minimo il rischio di perdita o interruzione del segnale.salvaguardare l'integrità e l'accuratezza del sistema di protezione e monitoraggio dei relè.

Condizione:

1Altitudine: 2000 metri

2.Temperatura ambiente: all'aperto -30°C~+55°C

La temperatura media annua più alta è di 20°C

Temperatura media giornaliera massima è di 30°C

3Umidità relativa: 95% (25°C)

4.Capacità sismica:accelerazione a livello del suolo 0,3 g

Accelerazione verticale a terra 0,15 g

Mentre agisce per tre onde sinusoidali

Fattore di sicurezza 1.67

5Intensità sismica: 7 gradi.

6. differenza massima di temperatura giornaliera:25°C

7.Posizione dell'installazione: punto di demarcazione di responsabilità dell'utente della linea aerea esterna da 10 kW

8Metodo di messa a terra: punto neutro non tocca, messa a terra della bobina di soppressione dell'arco e messa a terra a bassa resistenza




Parametri tecnici:

ZW20-12 ((F)

GW9-10
