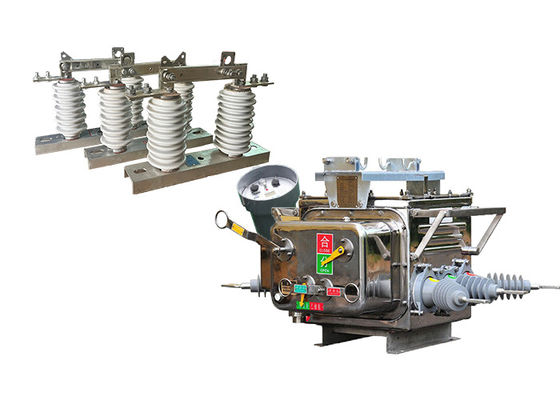

Interruttore di carico limite ad alta tensione ZW20 serie interruttore di circuito esterno con controllore utilizzato con gancio serie GW9

Interruttore di carico limite ad alta tensione ZW20 serie interruttore di circuito esterno con controllore utilizzato con gancio serie GW9

Descrizione del prodotto:

ZW20-12(F) interruttore a vuoto è un interruttore HV esterno a tre fasi AC 50Hz utilizzato principalmente per reti di distribuzione esterne rurali e urbane a 10 kV, come corrente di carico separata e combinata,corrente di sovraccarico, cortocircuito e altri luoghi simili.

L'intera struttura è costituita da un tipo di scatola comune a tre fasi, composta da un meccanismo di funzionamento, un circuito conduttivo, un sistema di isolamento, un elemento di tenuta e un guscio.

E supporta i corrispondenti terminali remoti intelligenti per soddisfare le esigenze di applicazione dell'automazione della distribuzione.

· ZW20-12 (Z) Interruttore d'aria alternativo ad alta tensione intelligente per esterni con funzione di corto messaggio GSM

· Combinazione con il controllore di commutazione di divisione ZW20-12 (F)

Il gancio GW9 è un tipo di interruttore elettrico utilizzato per isolare una sezione di una linea di trasmissione di energia aerea per manutenzione o riparazione.come quelli utilizzati dalle compagnie elettriche per la trasmissione di energia elettrica su lunghe distanze.

Il gancio è montato su una struttura aerea, come una torre o un palo di trasmissione, ed è progettato per resistere alle dure condizioni ambientali incontrate nei sistemi elettrici all'aperto.È dotato di un, o movimento su e giù per accendere o disattivare i contatti degli interruttori, che sono in genere realizzati in rame o altri materiali conduttivi.

Il gancio è progettato per fornire una rottura visibile nella linea di trasmissione, consentendo al personale di manutenzione di lavorare in sicurezza sulla linea senza rischio di elettrocuzione o danni alle apparecchiature.È spesso utilizzato in combinazione con altri dispositivi di sicurezza, quali interruttori di messa a terra e arrestazioni di sovratensioni, per proteggere il sistema elettrico e le persone che vi lavorano.

Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.



Caratteristiche del regolatore:

I controllori terminali intelligenti hanno funzioni quali protezione, controllo automatico, ispezione/richiesta, comunicazione e gestione del software.

1.Funzionalità completa:

• Implementare perfettamente varie funzioni come la protezione del circuito, il telecomando, l'allarme e il monitoraggio remoto.

2- Basso costo e praticità:

• Non è necessario alcun investimento hardware di comunicazione nelle reti GSM, basta acquistare una scheda SIM e attivare i servizi SMS.

3- Misure di sicurezza multiple:

• Utilizzare telefoni cellulari designati, crittografare le informazioni, verificare la password e altre misure di sicurezza.

• Il modulo GSM può specificare un numero di cellulare e accettare solo comandi dal telefono collegato.

• I messaggi di comunicazione per il telecomando e altri comandi sono criptati.

• Segue un metodo di controllo remoto preimpostato-conferma-esecuzione-verifica per garantire la sicurezza del controllo del sistema e prevenire malfunzionamenti.

4.Semplice configurazione del sistema:

• Non è necessario installare linee di comunicazione o linee di debug.

• Basta installare correttamente il terminale di monitoraggio intelligente SMS, inserire la scheda SIM, impostare il numero di cellulare designato e il sistema inizierà a funzionare.

5.Monitoraggio mobile in qualsiasi momento, ovunque:

• Il monitoraggio e la visualizzazione in tempo reale possono essere effettuati in qualsiasi luogo con un segnale, senza la necessità di personale di sorveglianza.



Applicazione:

1.Interruttore di disconnessione e interruttore di contatto: l'interruttore ZW20-12 ((F) può essere utilizzato come interruttore di disconnessione o come interruttore di contatto nella configurazione della rete anulare dei sistemi di distribuzione dell'energia.Consente l'apertura e la chiusura dei circuiti durante le condizioni di manutenzione o di guasto.

2Dispositivo di commutazione automatica: funge da dispositivo di commutazione automatica, consentendo l'implementazione di commutazione di carico nella configurazione della rete anulare.Questa caratteristica migliora la flessibilità e l'efficienza della distribuzione dell'energia.

3.Interruttore di confine: nelle ramificazioni dell'alimentazione elettrica, l'interruttore ZW20-12(F) può funzionare come interruttore di confine o "cagnolino da guardia"." Aiuta a monitorare e proteggere la linea di ramificazione contro guasti e condizioni anormali.

4.Recloser e Sectionalizer: l'interruttore può funzionare come recloser e sectionalizer nelle reti aeree di distribuzione.Ripristina automaticamente l'alimentazione dopo guasti temporanei e isola le sezioni difettose per ridurre al minimo l'impatto delle interruzioni.

5.Reti di distribuzione: questo interruttore è adatto per reti di distribuzione all'aperto in cui l'energia ad alta tensione è distribuita in più luoghi.Aiuta a garantire un funzionamento affidabile e sicuro interrompendo le correnti di guasto e isolando le sezioni difettose della rete.
6Ferrovie: questo interruttore viene utilizzato in sistemi esterni ad alta tensione associati all'elettrificazione ferroviaria.compresi i sistemi aerei di catena e le sottostazioni di trazione.


Struttura:

1Il dispositivo di protezione e di monitoraggio dei relè basato su microcomputer è un sistema tecnologicamente avanzato che funge da controllore centrale del sistema di interruttori.Utilizzando la tecnologia all'avanguardia dei microcomputer, fornisce funzioni di protezione e di monitoraggio dei relè precise ed efficienti, e svolge un ruolo cruciale nel garantire la sicurezza e l'affidabilità del sistema elettrico in cui è integrato.
2.Il regolatore è specificamente progettato per resistere a varie condizioni ambientali ed è dotato di una robusta resistenza alle intemperie.Questa caratteristica consente di funzionare in modo affidabile in condizioni meteorologiche difficili, come temperature estreme3.Inoltre, il regolatore è costruito con protezione contro la condensazione,garantire la sua funzionalità anche in ambienti umidi o umidi in cui l'umidità può essere un problema.
4.Per stabilire una connessione sicura e affidabile, il controller è collegato al corpo dell'interruttore utilizzando connettori per l'aviazione.rendendoli una scelta ideale per applicazioni critiche come la protezione dei relè e il monitoraggioQuesti connettori assicurano una corretta comunicazione e funzionalità tra il controller e lo switch, migliorando le prestazioni e l'affidabilità complessive del sistema.
5.Il controller eccelle nell'affidabilità della connessione, riducendo al minimo il rischio di perdita o interruzione del segnale.che è fondamentale per il corretto funzionamento del sistema di protezione e monitoraggio dei relè.6Mantenendo un elevato livello di protezione, il controllore garantisce l'integrità e l'accuratezza delle funzioni di protezione e di monitoraggio del relè,prevenire eventuali errori o discrepanze che potrebbero compromettere la sicurezza complessiva del sistema elettrico.

Condizione:

1.L'interruttore automatico a vuoto ZW20-12(F) è progettato per funzionare in modo affidabile in un ampio intervallo di temperatura dell'aria ambiente, da -40 °C a +70 °C.Questa tolleranza alla temperatura assicura che l'interruttore funzioni in modo efficace in varie condizioni climatiche.

2.L'interruttore è adatto all'installazione ad altitudini non superiori a 3000 metri sul livello del mare.

3L'interruttore ZW20-12F è costruito per resistere alla contaminazione dell'aria ambiente causata da polvere, fumo, gas corrosivi, vapore o spruzzo di sale.È progettato per soddisfare gli standard di livello di contaminazione di classe IV, garantendo che l'interruttore rimanga resistente e funzionale anche in ambienti difficili e corrosivi.

4.Con una tolleranza massima della velocità del vento di 34 m/s (equivalente a 700 Pa sulla superficie del cilindro), l'interruttore può resistere a forti venti senza compromettere le sue prestazioni o la sua stabilità.Questa resistenza alla velocità del vento garantisce il funzionamento affidabile dell'interruttore in condizioni meteorologiche estreme.

5L'interruttore è progettato per ridurre al minimo l'impatto delle vibrazioni esterne o dei movimenti del terreno sulle sue prestazioni.La sua costruzione e i suoi meccanismi interni sono progettati per assorbire e smorzare le vibrazioni, garantendo che l'interruttore non sia influenzato da disturbi esterni.

6.L'interruttore ZW20-12 ((F) è progettato per limitare le interferenze elettromagnetiche indotte (EMI) nel sistema secondario.,garantire che l'interruttore non generi eccessivi disturbi elettromagnetici che potrebbero interferire con il funzionamento di altre apparecchiature collegate.




Parametri tecnici:

ZW20-12 ((F)

GW9-10
