Descrizione del prodotto:

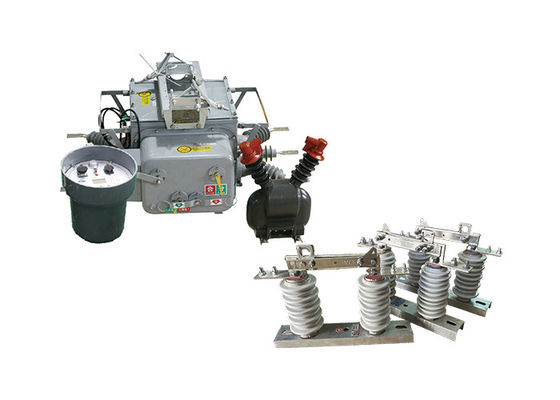

L'interruttore di carico di confine ZW20-12 ((F) è adatto alle linee di distribuzione a 10 kV con corrente alternata trifase a 50 Hz.

È costituito da un interruttore a vuoto AC ad alta tensione ZW20-12, un controllore di sezionamento, un computer portatile PDA e altri componenti.Le connessioni elettriche sono effettuate tramite spine per aerei e cavi di controllo sigillati all'aperto.

Dispone di funzioni di rilevamento dei guasti, controllo della protezione e comunicazione.Può separare automaticamente la sezione di guasto e ripristinare la potenza alla sezione sana in un tempo molto breve dopo che si verifica un guastoEsso consente inoltre un monitoraggio multifunzionale, la consultazione delle informazioni delle apparecchiature del sistema,visualizzazione online delle informazioni degli utenti e dello stato di manutenzione del sistema di informazione geografica del sistema di distribuzioneRappresenta uno stadio avanzato di automazione della distribuzione assistita da computer

L'interruttore di disconnessione ad alta tensione GW9-10 è un tipo di dispositivo portatile utilizzato per isolare e mettere a terra le linee di distribuzione elettrica per manutenzione, riparazione o scopi di emergenza.È uno strumento versatile che può essere utilizzato in varie applicazioni, comprese le linee aeree di distribuzione, le sottostazioni e gli impianti industriali.

L'interruttore di disconnessione ad alta tensione è progettato per essere azionato da una sola persona, rendendolo facile da usare e da manovrare.con una lunghezza di 20 mm o più ma non superiore a 20 mm, e una serie di accessori intercambiabili, che consentono all'utente di svolgere una varietà di compiti, come l'apertura o la chiusura di interruttori e linee di messa a terra.

L'interruttore di disconnessione ad alta tensione è progettato per fornire una rottura visibile nel circuito elettrico, che aiuta a proteggere dal contatto accidentale con apparecchiature alimentate.È anche progettato per resistere a condizioni ambientali difficili, come forti venti, pioggia e neve, che lo rende adatto per l'uso in ambienti esterni.


Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.



Caratteristiche del regolatore:

1. Con interfaccia di comunicazione 485 / 232, o tramite fibra ottica, wireless remote monitoring; funzione di accelerazione dopo la riconclusione: quando lo switch è pesante

2. in caso di guasto permanente, accelerazione automatica;

3. controllo remoto / chiusura manuale per accelerare il viaggio, e bloccare il ricloser: l'utente ripara la linea dopo l'alimentazione, se si dimentica di rimuovere l'interruttore di messa a terra

Il tripping deve essere accelerato;

3. 3 tempi di ritardo di chiusura possono essere regolati;

Il circuito di chiusura del trip adotta il disegno di anti-misoperation e ha la funzione di anti-tripping.

4La corrente a sequenza zero può distinguere le falle interne dalle falle esterne.

5L'interruttore del telecomando e' progettato per evitare un malfunzionamento.




Applicazione:

1Operazioni minerarie: l'interruttore ZW20 è utilizzato nelle operazioni minerarie per controllare e proteggere le apparecchiature elettriche e le reti di distribuzione dell'energia nelle miniere sotterranee e superficiali.

2Centri dati: lo switch è utilizzato nei data center per garantire una distribuzione di energia affidabile e la protezione delle infrastrutture IT critiche.Permette un'efficiente commutazione del carico e protegge da guasti elettrici.

3.Industria petrolifera e del gas: lo switch ZW20 trova applicazione nell'industria petrolifera e del gas per il controllo e la protezione delle apparecchiature elettriche nelle raffinerie, nei gasdotti e nelle piattaforme offshore.

4Progetti infrastrutturali: l'interruttore è utilizzato in vari progetti infrastrutturali, come aeroporti, porti marittimi e stadi, per una distribuzione e una protezione affidabili dell'energia.

5.impianti di trattamento dell'acqua e delle acque reflue: l'interruttore ZW20 è utilizzato negli impianti di trattamento dell'acqua e delle acque reflue per controllare e proteggere le apparecchiature elettriche nelle stazioni di pompaggio, negli impianti di trattamento,e reti di distribuzione.




Condizione:

1Altitudine: 2000 metri

2.Temperatura ambiente: all'aperto -30°C~+55°C

La temperatura media annua più alta è di 20°C

Temperatura media giornaliera massima è di 30°C

3Umidità relativa: 95% (25°C)

4.Capacità sismica:accelerazione a livello del suolo 0,3 g

Accelerazione verticale a terra 0,15 g

Mentre agisce per tre onde sinusoidali

Fattore di sicurezza 1.67

5Intensità sismica: 7 gradi.

6. differenza massima di temperatura giornaliera:25°C

7.Posizione dell'installazione: punto di demarcazione di responsabilità dell'utente della linea aerea esterna da 10 kW

8Metodo di messa a terra: punto neutro non tocca, messa a terra della bobina di soppressione dell'arco e messa a terra a bassa resistenza




Parametri tecnici:

ZW20-12 ((F)
