Interruttore di circuito Vcb ad alta tensione AC a tre fasi 50Hz all'aperto

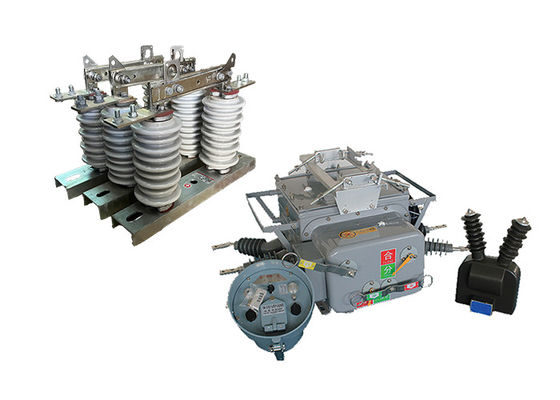

Interruttore di circuito a vuoto con interruttore di disconnessione di gruppo all'aperto GW9

Descrizione del prodotto:

ZW20-12(F) interruttore a vuoto è un interruttore HV esterno a tre fasi AC 50Hz utilizzato principalmente per reti di distribuzione esterne rurali e urbane a 10 kV, come corrente di carico separata e combinata,corrente di sovraccarico, cortocircuito e altri luoghi simili.

L'intera struttura è costituita da un tipo di scatola comune a tre fasi, composta da un meccanismo di funzionamento, un circuito conduttivo, un sistema di isolamento, un elemento di tenuta e un guscio.

E supporta i corrispondenti terminali remoti intelligenti per soddisfare le esigenze di applicazione dell'automazione della distribuzione.

· ZW20-12 (Z) Interruttore d'aria automatico ad alta tensione per esterni con funzione di corto messaggio GSM

· Combinazione con il controllore di commutazione di divisione ZW20-12 (F)

L'interruttore di disconnessione esterno GW9-10 è un tipo di dispositivo portatile utilizzato per isolare e mettere a terra le linee di distribuzione elettrica per manutenzione, riparazione o scopi di emergenza.È uno strumento versatile che può essere utilizzato in varie applicazioni, comprese le linee aeree di distribuzione, le sottostazioni e gli impianti industriali.

L'interruttore di disconnessione esterno è progettato per essere azionato da una sola persona, rendendolo facile da usare e da manovrare.con una lunghezza di 20 mm o più ma non superiore a 20 mm, e una serie di accessori intercambiabili, che consentono all'utente di svolgere una varietà di compiti, come l'apertura o la chiusura di interruttori e linee di messa a terra.

L'interruttore di disconnessione esterno è progettato per fornire una rottura visibile nel circuito elettrico, che aiuta a proteggere dal contatto accidentale con apparecchiature alimentate.È anche progettato per resistere a condizioni ambientali difficili, come forti venti, pioggia e neve, che lo rende adatto per l'uso in ambienti esterni.

Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.



Caratteristiche del regolatore:

1. Con 485 / 232 interfaccia di comunicazione, o attraverso fibra ottica, wireless remote monitoring; funzione di accelerazione dopo la riconclusione: quando lo switch è pesante

2. in caso di guasto permanente, accelerazione automatica;

3. controllo remoto / chiusura manuale per accelerare il viaggio, e bloccare il ricloser: l'utente ripara la linea dopo l'alimentazione, se si dimentica di rimuovere l'interruttore di messa a terra

Il tripping deve essere accelerato;

4. 3 tempi di ritardo di chiusura possono essere regolati;

Il circuito di chiusura del trip adotta la progettazione di anti-misoperation e ha la funzione di anti-tripping.

5La corrente a sequenza zero può distinguere le falle interne dalle falle esterne.

6L'interruttore del telecomando e' progettato per evitare un malfunzionamento.

Caratteristica:

1Tecnologia di interruzione a vuoto: l'interruttore ZW20-12 utilizza interruttori a vuoto come mezzo di estinzione dell'arco.Gli interruttori a vuoto sono molto efficaci nell'estinguere gli archi e forniscono un'eccellente resistenza dielettrica, garantendo un'interruzione affidabile delle correnti ad alta tensione.

2Applicazione all'aperto: questo interruttore è specificamente progettato per l'installazione all'aperto, rendendolo adatto per l'uso in sottostazioni, reti di distribuzione e altri sistemi elettrici all'aperto.E' costruito per resistere alle dure condizioni ambientali., comprese variazioni di temperatura, umidità e esposizione a polvere, pioggia e radiazioni UV.

3.Alta tensione nominale: L'interruttore ZW20-12 è progettato per applicazioni ad alta tensione, con una tensione nominale di 12 kilovolts (kV).Può gestire i sistemi elettrici che funzionano a questo livello di tensione.

4Progettazione compatta: l'interruttore ha un design compatto, che consente un'installazione e un'integrazione più semplici in apparecchiature di scambio o sottostazioni all'aperto.La dimensione compatta facilita anche il risparmio di spazio e l'uso efficiente della superficie di installazione disponibile.

5Funzionamento affidabile: l'interruttore ZW20-12 è progettato per un funzionamento affidabile.e meccanismi avanzati per garantire operazioni di commutazione stabili ed efficienti, riducendo al minimo il rischio di guasti o guasti.

6Caratteristiche di sicurezza: l'interruttore è dotato di dispositivi di sicurezza per migliorare la sicurezza dell'operatore e del sistema, che possono includere meccanismi di blocco per evitare un funzionamento errato,indicatori meccanici ed elettrici per fornire informazioni sullo stato, e persiane di sicurezza per evitare il contatto accidentale con parti attive.




Collocazione:

La relazione tra l'interruttore esterno a vuoto e l'isolatore esterno di disconnessione ad alta tensione risiede nei loro ruoli complementari nel sistema elettrico:

Interruzione del circuito: l'interruttore a vuoto è responsabile dell'interruzione del circuito elettrico durante il normale funzionamento o in caso di guasto.Agisce come il principale mezzo per interrompere il flusso di correnteAl contrario, l'isolatore di disconnessione viene utilizzato per isolare il circuito dalla fonte di alimentazione durante le attività di manutenzione o riparazione.Fornisce un ulteriore livello di sicurezza aprendo fisicamente il circuito.

Coordinamento: nei sistemi elettrici ad alta tensione, l'interruttore a vuoto e l'isolatore di disconnessione sono spesso coordinati per lavorare insieme.L'interruttore è responsabile per rilevare i guasti e scatenare per interrompere il flusso di corrente, mentre l'isolatore di disconnessione è utilizzato per isolare fisicamente il circuito e fornire un'indicazione visibile della disconnessione.

Sicurezza e manutenzione: l'isolatore di disconnessione svolge un ruolo cruciale nel garantire la sicurezza del personale di manutenzione.l'isolatore di disconnessione è azionato per aprire il circuito e fornire un vuoto d'aria visibileQuesto garantisce che l'apparecchiatura sia disattivata e che sia sicura da usare.

Introduzione di interruttore di disconnessione esterno della serie GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electrical-vacuum-circuit-breakers-creamic.html

Applicazione

1.Sottostazioni: L'interruttore ZW20-12 è spesso utilizzato nelle sottostazioni all'aperto come parte del sistema di distribuzione primario.È utilizzato per proteggere e controllare apparecchiature elettriche come trasformatori, generatori e busbar.

2.Reti di distribuzione: questo interruttore è adatto per reti di distribuzione all'aperto in cui l'energia ad alta tensione è distribuita in più luoghi.Aiuta a garantire un funzionamento affidabile e sicuro interrompendo le correnti di guasto e isolando le sezioni difettose della rete.

3Strutture industriali: L'interruttore ZW20-12 è utilizzato nei sistemi ad alta tensione all'aperto presenti in strutture industriali come fabbriche, impianti di produzione e operazioni minerarie.Fornisce protezione alle apparecchiature elettriche critiche e garantisce la continuità dell'alimentazione.

4.Installazioni di energia rinnovabile: negli impianti di energia rinnovabile all'aperto come parchi eolici o centrali solari,l'interruttore ZW20-12 è utilizzato per proteggere l'infrastruttura elettrica e per passare all'energia generata da fonti rinnovabili.

5Ferrovie: questo interruttore viene utilizzato in sistemi esterni ad alta tensione associati all'elettrificazione ferroviaria.compresi i sistemi aerei di catena e le sottostazioni di trazione.

6.Industria del petrolio e del gas: l'interruttore ZW20-12 trova applicazione in sistemi esterni ad alta tensione nell'industria del petrolio e del gas.È utilizzato per proteggere le apparecchiature elettriche e controllare la distribuzione di energia nelle piattaforme offshore, raffinerie e stazioni di pompaggio.

7Progetti infrastrutturali: L'interruttore ZW20-12 è adatto a vari progetti infrastrutturali esterni come aeroporti, porti marittimi e linee di trasmissione elettrica.Esso svolge un ruolo cruciale nella protezione delle infrastrutture critiche e nella garanzia di un'alimentazione ininterrotta..

Condizione:

1Altitudine: 2000 metri

2.Temperatura ambiente: all'aperto -30°C~+55°C

La temperatura media annua più alta è di 20°C

Temperatura media giornaliera massima è di 30°C

3Umidità relativa: 95% (25°C)

4.Capacità sismica:accelerazione a livello del suolo 0,3 g

Accelerazione verticale a terra 0,15 g

Mentre agisce per tre onde sinusoidali

Fattore di sicurezza 1.67

5Intensità sismica: 7 gradi.

6. differenza massima di temperatura giornaliera:25°C

7.Posizione dell'installazione: punto di demarcazione di responsabilità dell'utente della linea aerea esterna da 10 kW

8Metodo di messa a terra: punto neutro non tocca, messa a terra della bobina di soppressione dell'arco e messa a terra a bassa resistenza


Parametri tecnici:

ZW20-12 ((F)

GW9-10
