Sezionatore elettrico 180kg Manualmente Automatico Standard GB1984-2003 Con Controller Intelligente Per Sistema Di Distribuzione

Sezionatore elettrico 180kg Manualmente Automatico Standard GB1984-2003 Con Controller Intelligente Per Sistema Di Distribuzione

Descrizione del prodotto:

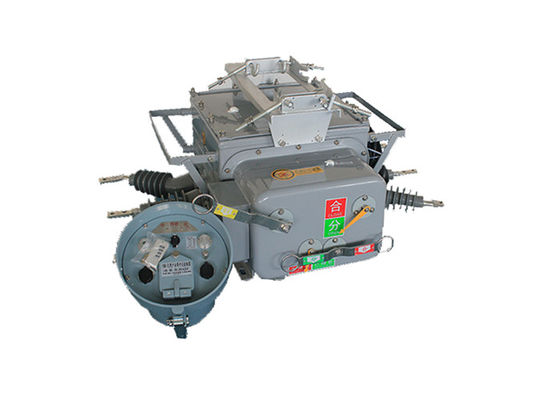

ZW20-12(F) interruttore a vuoto è un interruttore HV esterno a tre fasi AC 50Hz utilizzato principalmente per reti di distribuzione esterne rurali e urbane a 10 kV, come corrente di carico separata e combinata,corrente di sovraccarico, cortocircuito e altri luoghi simili.

L'intera struttura è costituita da un tipo di scatola comune a tre fasi, composta da un meccanismo di funzionamento, un circuito conduttivo, un sistema di isolamento, un elemento di tenuta e un guscio.

E supporta i corrispondenti terminali remoti intelligenti per soddisfare le esigenze di applicazione dell'automazione della distribuzione.

Caratteristiche del regolatore:

1Opzioni di comunicazione multiple: l'interruttore ZW20-12 offre opzioni di comunicazione flessibili, tra cui un'interfaccia di comunicazione 485/232 per il monitoraggio e il controllo locali.Può anche supportare il monitoraggio a lunga distanza tramite fibra ottica o comunicazione wireless, fornendo soluzioni di connettività versatili per soddisfare i diversi requisiti del sistema.
2.Accelerazione automatica a trip: in caso di guasto permanente, l'interruttore si accelera automaticamente a trip.ridurre al minimo i potenziali danni al sistema elettrico e migliorare la sicurezza complessiva del sistema.
3Controllo remoto e chiusura manuale con accelerazione fino a trip: L'interruttore ZW20-12 supporta sia il controllo remoto che le operazioni di chiusura manuale.In caso di riparazione della linea e ripristino dell'alimentazione, ma l'interruttore del coltello di messa a terra è accidentalmente lasciato in posizione, l'interruttore accelera fino a scattare, fornendo un'ulteriore misura di sicurezza per prevenire potenziali pericoli.
4. Ritardo di chiusura regolabile: il tempo di ritardo di chiusura può essere regolato per tutti e tre i tentativi di chiusura.Questa caratteristica regolabile consente di regolare la tempistica di chiusura in base ai requisiti specifici del sistema, ottimizzando il coordinamento con altri dispositivi di protezione e migliorando l'affidabilità del sistema.
5.Funzionalità anti-chiusura e prevenzione di errori di funzionamento: il circuito di attivazione/chiusura dell'interruttore ZW20-12 è progettato per prevenire errori di funzionamento.Esso comprende meccanismi e misure di sicurezza per ridurre al minimo il rischio di riconferma involontaria, garantendo che l'interruttore funzioni solo quando previsto ed evitando scenari potenzialmente pericolosi.
6.Differenziazione dei guasti con corrente a sequenza zero: l'interruttore utilizza l'analisi della corrente a sequenza zero per distinguere i guasti che si verificano all'interno e all'esterno della zona protetta.Questa capacità aiuta a localizzare e identificare con precisione i difetti, che consente un isolamento efficiente dei guasti e riduce i tempi di fermo del sistema elettrico.
7Progettazione per la prevenzione di errori di funzionamento del telecomando: la funzione di comando remoto/richiusura del interruttore è progettata per prevenire errori di funzionamento.Sono attuate misure e garanzie specifiche per ridurre al minimo il rischio di inciampo o di riconchiusura causato da fattori esterni, garantendo una funzionalità di controllo remoto affidabile e accurata.

Caratteristica:

1Tecnologia di interruzione a vuoto: l'interruttore ZW20-12 utilizza interruttori a vuoto come mezzo di estinzione dell'arco.Gli interruttori a vuoto sono molto efficaci nell'estinguere gli archi e forniscono un'eccellente resistenza dielettrica, garantendo un'interruzione affidabile delle correnti ad alta tensione.
2Applicazione all'aperto: Questo interruttore è specificamente progettato per l'installazione all'aperto, rendendolo adatto per l'uso in sottostazioni, reti di distribuzione e altri sistemi elettrici all'aperto.E' costruito per resistere alle dure condizioni ambientali., comprese variazioni di temperatura, umidità e esposizione a polvere, pioggia e radiazioni UV.
3.Alta tensione nominale: L'interruttore ZW20-12 è progettato per applicazioni ad alta tensione, con una tensione nominale di 12 kilovolts (kV).Può gestire i sistemi elettrici che funzionano a questo livello di tensione.
4Progettazione compatta: l'interruttore ha un design compatto, che consente un'installazione e un'integrazione più semplici in apparecchiature di scambio o sottostazioni esterne.La dimensione compatta facilita anche il risparmio di spazio e l'uso efficiente della superficie di installazione disponibile.
5Funzionamento affidabile: l'interruttore ZW20-12 è progettato per un funzionamento affidabile.e meccanismi avanzati per garantire operazioni di commutazione stabili ed efficienti, riducendo al minimo il rischio di guasti o guasti.
6Caratteristiche di sicurezza: l'interruttore è dotato di dispositivi di sicurezza per migliorare la sicurezza dell'operatore e del sistema, che possono includere meccanismi di blocco per evitare un funzionamento errato,indicatori meccanici ed elettrici per fornire informazioni sullo stato, e persiane di sicurezza per evitare il contatto accidentale con parti attive.
7Controllo e monitoraggio a distanza: alcune versioni dell'interruttore ZW20-12 possono supportare funzionalità di controllo e monitoraggio a distanza.Ciò consente un comodo funzionamento e il monitoraggio dell'interruttore da una sala di controllo centrale o attraverso un sistema di controllo di supervisione e acquisizione dei dati (SCADA), migliorando la gestione e la manutenzione del sistema.




Applicazione

1.Sottostazioni: L'interruttore ZW20-12 è spesso utilizzato nelle sottostazioni all'aperto come parte del sistema di distribuzione primario.È utilizzato per proteggere e controllare apparecchiature elettriche come trasformatori, generatori e busbar.
2.Reti di distribuzione: questo interruttore è adatto per reti di distribuzione all'aperto in cui l'energia ad alta tensione è distribuita in più luoghi.Aiuta a garantire un funzionamento affidabile e sicuro interrompendo le correnti di guasto e isolando le sezioni difettose della rete.
3Strutture industriali: L'interruttore ZW20-12 è utilizzato nei sistemi ad alta tensione all'aperto presenti in strutture industriali come fabbriche, impianti di produzione e operazioni minerarie.Fornisce protezione alle apparecchiature elettriche critiche e garantisce la continuità dell'alimentazione.
4.Installazioni di energia rinnovabile: negli impianti esterni di energia rinnovabile come parchi eolici o centrali solari,l'interruttore ZW20-12 è utilizzato per proteggere l'infrastruttura elettrica e per passare all'energia generata da fonti rinnovabili.
5Ferrovie: questo interruttore viene utilizzato in sistemi esterni ad alta tensione associati all'elettrificazione ferroviaria.compresi i sistemi aerei di catena e le sottostazioni di trazione.
6.Industria del petrolio e del gas: l'interruttore ZW20-12 trova applicazione in sistemi esterni ad alta tensione nell'industria del petrolio e del gas.È utilizzato per proteggere le apparecchiature elettriche e controllare la distribuzione di energia nelle piattaforme offshore, raffinerie e stazioni di pompaggio.
7Progetti infrastrutturali: L'interruttore ZW20-12 è adatto a vari progetti di infrastrutture all'aperto come aeroporti, porti marittimi e linee di trasmissione elettrica.Esso svolge un ruolo cruciale nella protezione delle infrastrutture critiche e nella garanzia di un'alimentazione ininterrotta..




Parametri tecnici:

Parametro tecnico del regolatore:
