Sezionatore elettrico a vuoto facile da usare con controllore intelligente interruttore di circuito di rottura a carico esterno a tre fasi

Sezionatore elettrico a vuoto facile da usare con controllore intelligente interruttore di circuito di rottura a carico esterno a tre fasi

Descrizione del prodotto:

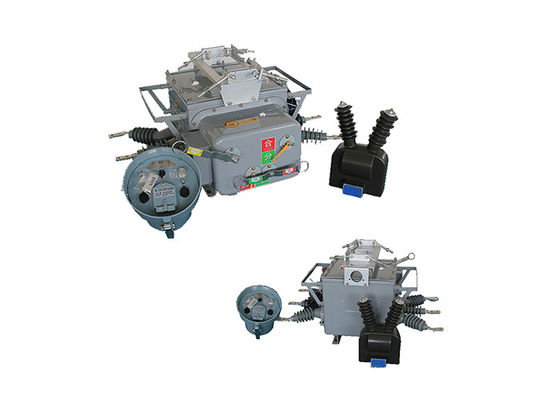

Il ZW20-12(F) Boundary Load Switch è un nuovo prodotto che combina più funzioni in un unico dispositivo intelligente.riattaccatore, e sezionatori, offrendo versatilità ed efficienza in varie applicazioni.

I componenti principali dell'interruttore di carico limite comprendono un interruttore di vuoto, un regolatore CH-40 e un trasformatore di tensione esterna.mentre il controllore CH-40 fornisce una protezione avanzata, funzioni di controllo e di comunicazione, un trasformatore di tensione esterno, opzionale per le reti anteriori di distribuzione automatizzata,può essere utilizzato per collegamenti bilaterali PT (potenziale trasformatore).

Questo prodotto è ampiamente utilizzato nelle reti a anello spaziale delle reti elettriche urbane e rurali a 10 kV e 13 kV.e dispositivo di commutazione automatica per l'implementazione del carico di linea nelle reti ad anelloInoltre, può funzionare come interruttore di confine (comunemente conosciuto come un cane da guardia) nelle linee di alimentazione elettrica di ramificazione, nonché come recloser e sezionatori nelle reti di distribuzione aeree.

L'interruttore di carico limite offre funzionalità di gestione remota, consentendo un monitoraggio e un controllo efficienti.facilitare l'integrazione senza soluzione di continuità nei sistemi di automazione della distribuzione.

Il dispositivo utilizza meccanismi di rilevamento e di giudizio affidabili, compresa la capacità di rilevare correnti a sequenza zero a livello di mA e correnti di cortocircuito tra le fasi.Questo consente la rimozione automatica di guasti di messa a terra monofase e guasti di cortocircuito fase-fase, migliorando le capacità di gestione dei guasti del sistema.

L'interruttore principale del Boundary Load Switch utilizza la tecnologia dell'arco di vuoto, mentre il sistema di isolamento incorpora isolamento a gas misto SF6 e N2.a prova di esplosione, e tecnologie di isolamento giapponesi, tedesche e francesi, che garantiscono un'eccellente tenuta complessiva.che impedisce le perdite e garantisce che le prestazioni del dispositivo non siano influenzate dall'ambiente esterno.

Il meccanismo di funzionamento della molla dell'interruttore di carico limite è stato progettato tenendo conto della miniaturizzazione e dell'ottimizzazione delle prestazioni,risultante in una maggiore affidabilità di azione rispetto ai meccanismi di molla tradizionaliQuesto miglioramento della progettazione migliora l'efficienza operativa complessiva e la durata del dispositivo.



Caratteristiche del controller:

I controllori terminali intelligenti hanno funzioni quali protezione, controllo automatico, ispezione/richiesta, comunicazione e gestione del software.

1Implementare perfettamente varie funzioni come la protezione del circuito, il controllo remoto, l'allarme e il monitoraggio remoto.

2Non è necessario alcun investimento hardware di comunicazione nelle reti GSM.

3.Utilizzare telefoni cellulari designati, crittografia delle informazioni, verifica delle password e altre misure di sicurezza.

4Il modulo GSM può specificare un numero di cellulare e accettare solo comandi dal telefono collegato.

5I messaggi di comunicazione per il telecomando e altri comandi sono crittografati.

6. Segue un metodo di controllo remoto preimpostato-conferma-esecuzione-verifica per garantire la sicurezza del controllo del sistema e prevenire malfunzionamenti.

7Non è necessario installare linee di comunicazione o debug linee di comunicazione.

8Basta installare correttamente il terminale di monitoraggio intelligente SMS, inserire la scheda SIM, impostare il numero di cellulare designato e il sistema inizierà a funzionare.

9.Il monitoraggio e la visualizzazione in tempo reale possono essere effettuati in qualsiasi luogo con un segnale, senza la necessità di personale di monitoraggio.




Applicazione:

1.Sottostazioni di distribuzione di energia: lo switch ZW20 è comunemente utilizzato nelle sottostazioni di distribuzione di energia, sia al chiuso che all'aperto.e protezione da guasti nelle reti di distribuzione.

2Edifici commerciali: l'interruttore è utilizzato in edifici commerciali, compresi centri commerciali, complessi di uffici e ospedali, per una distribuzione di energia affidabile e sicura.Garantisce un'efficiente commutazione dei carichi e protegge i carichi elettrici critici.

3.Sistemi di energia rinnovabile: l'interruttore ZW20 è adatto a sistemi di energia rinnovabile, come centrali solari e parchi eolici.Facilita la commutazione e la protezione dei circuiti a media tensione in questi sistemi.

4.Elettrificazione ferroviaria: l'interruttore è utilizzato nei progetti di elettrificazione ferroviaria per controllare e proteggere l'alimentazione delle reti ferroviarie.Garantisce una distribuzione di energia affidabile e sicura per le operazioni ferroviarie.

5Operazioni minerarie: l'interruttore ZW20 è utilizzato nelle operazioni minerarie per controllare e proteggere le apparecchiature elettriche e le reti di distribuzione dell'energia nelle miniere sotterranee e superficiali.

6.Industria petrolifera e del gas: lo switch ZW20 trova applicazione nell'industria petrolifera e del gas per il controllo e la protezione delle apparecchiature elettriche nelle raffinerie, nei gasdotti e nelle piattaforme offshore.

7.impianti di trattamento dell'acqua e delle acque reflue: l'interruttore ZW20 è utilizzato negli impianti di trattamento dell'acqua e delle acque reflue per controllare e proteggere le apparecchiature elettriche nelle stazioni di pompaggio, negli impianti di trattamento,e reti di distribuzione.

Struttura:

Il dispositivo di protezione e monitoraggio del relè basato su microcomputer è un sistema tecnologicamente avanzato che funge da controller centrale per il sistema di interruttori.Utilizzando la tecnologia all'avanguardia dei microcomputer, fornisce funzioni di protezione e di monitoraggio dei relè precise ed efficienti, e svolge un ruolo cruciale nel garantire la sicurezza e l'affidabilità del sistema elettrico in cui è integrato.
Il regolatore è specificamente progettato per resistere a varie condizioni ambientali ed è dotato di una robusta resistenza alle intemperie.Questa caratteristica consente di funzionare in modo affidabile in condizioni meteorologiche difficili, come temperature estremeInoltre, il regolatore è costruito con protezione contro la condensazione,garantire la sua funzionalità anche in ambienti umidi o umidi in cui l'umidità può essere un problema.
Per stabilire una connessione sicura e affidabile, il controller è collegato al corpo dell'interruttore utilizzando connettori per l'aviazione.rendendoli una scelta ideale per applicazioni critiche come la protezione dei relè e il monitoraggioQuesti connettori assicurano una corretta comunicazione e funzionalità tra il controller e lo switch, migliorando le prestazioni e l'affidabilità complessive del sistema.
Il controller eccelle nell'affidabilità della connessione, riducendo al minimo il rischio di perdita o interruzione del segnale.che è fondamentale per il corretto funzionamento del sistema di protezione e monitoraggio dei relè. mantenendo un elevato livello di protezione, il controllore garantisce l'integrità e l'accuratezza delle funzioni di protezione e di monitoraggio del relè,prevenire eventuali errori o discrepanze che potrebbero compromettere la sicurezza complessiva del sistema elettrico.

Condizioni ambientali:

Temperatura dell'aria ambiente: da -40°C a +70°C.

Altitudine: non superiore a 3000 m sul livello del mare.

L'aria circostante può essere contaminata da polvere, fumo, gas corrosivi, vapore o nebbia di sale.

La velocità del vento non deve superare i 34 m/s (equivalente a una pressione di 700 Pa sulla superficie cilindrica).

Le vibrazioni o l'attività sismica provenienti da apparecchiature esterne di commutazione e controllo possono essere trascurate.

L'ampiezza delle interferenze elettromagnetiche indotte nel sistema secondario non supera 1,6 kV.




Parametri tecnici:

Parametro tecnico del regolatore:
