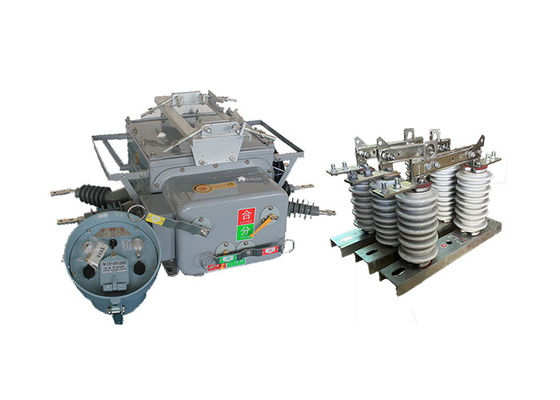

Potente sezionatore elettrico a vuoto a controllo remoto AC azionato automaticamente con un gancio verticale ad alta tensione

Potente sezionatore elettrico a vuoto a controllo remoto AC azionato automaticamente con un gancio verticale ad alta tensione

Descrizione del prodotto:

Il seczionatore elettrico a vuoto ZW20-12 ((F) è un nuovo prodotto che combina molteplici funzioni in un unico dispositivo intelligente.interruttore di carico a vuoto, recloser e sezionatori, offrendo versatilità ed efficienza in varie applicazioni.

I componenti principali dell'interruttore di carico limite comprendono un interruttore di vuoto, un regolatore CH-40 e un trasformatore di tensione esterna.mentre il controllore CH-40 fornisce una protezione avanzata, funzioni di controllo e di comunicazione, un trasformatore di tensione esterno, opzionale per le reti anteriori di distribuzione automatizzata,può essere utilizzato per collegamenti bilaterali PT (potenziale trasformatore).

Questo prodotto è ampiamente utilizzato nelle reti a anello spaziale delle reti elettriche urbane e rurali a 10 kV e 13 kV.e dispositivo di commutazione automatica per l'implementazione del carico di linea nelle reti ad anelloInoltre, può funzionare come interruttore di confine (comunemente conosciuto come un cane da guardia) nelle linee di alimentazione elettrica di ramificazione, nonché come recloser e sezionatori nelle reti di distribuzione aeree.

Il sezionatore elettrico a vuoto offre funzionalità di gestione remota, che consentono un monitoraggio e un controllo efficienti.,facilitare l'integrazione senza soluzione di continuità nei sistemi di automazione della distribuzione.

Il dispositivo utilizza meccanismi di rilevamento e di giudizio affidabili, compresa la capacità di rilevare correnti a sequenza zero a livello di mA e correnti di cortocircuito tra le fasi.Questo consente la rimozione automatica di guasti di messa a terra monofase e guasti di cortocircuito fase-fase, migliorando le capacità di gestione dei guasti del sistema.

L'interruttore principale del seczionatore elettrico a vuoto utilizza la tecnologia dell'arco di vuoto, mentre il sistema di isolamento incorpora isolamento a gas misto SF6 e N2.a prova di esplosione, e tecnologie di isolamento giapponesi, tedesche e francesi, che garantiscono un'eccellente tenuta complessiva.che impedisce le perdite e garantisce che le prestazioni del dispositivo non siano influenzate dall'ambiente esterno.

Il meccanismo di funzionamento della molla dell'interruttore di carico limite è stato progettato tenendo conto della miniaturizzazione e dell'ottimizzazione delle prestazioni,risultante in una maggiore affidabilità di azione rispetto ai meccanismi di molla tradizionaliQuesto miglioramento della progettazione migliora l'efficienza operativa complessiva e la durata del dispositivo.

Il gancio verticale GW9-10 è un interruttore elettrico progettato per isolare una sezione di una rete o di un sistema elettrico dal resto del sistema a fini di manutenzione o riparazione.È tipicamente utilizzato nei sistemi di trasmissione e distribuzione di energia ad alta tensione.

L'interruttore è progettato per aprirsi e chiudersi in condizioni normali o anormali, come un guasto o un'eccessiva corrente.disconnette fisicamente la sezione del sistema dal resto della rete, impedendo il flusso di elettricità in quella sezione.

Gli interruttori di disconnessione ad alta tensione sono in genere progettati per funzionare a tensioni comprese tra 600 volt e 765.000 volt e possono essere azionati manualmente o automaticamente.Sono generalmente installati in sottostazioni o su pali elettrici, e costituiscono una componente importante dell'infrastruttura della rete elettrica.

Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.



Caratteristiche del controller:

Controller terminale intelligente con protezione, controllo automatico, controllo / query, comunicazione, gestione del software e altre funzioni.

1 Completamente funzionante

· Perfetta protezione della linea, telecomando, allarme, monitoraggio remoto e altre funzioni.

2 Basso costo e pratica

· rete GSM senza alcun investimento hardware di comunicazione, acquistare una scheda SIM per aprire il servizio SMS;

utilizzo di telefoni cellulari designati, crittografia delle informazioni, verifica delle password e altri mezzi di sicurezza;

· il modulo GSM può specificare il numero di telefono cellulare, accetta solo la vita del telefono cellulare vincolato;

· Crittografare i messaggi di testo per il telecomando e altri punti di controllo. · Crittografare i messaggi di testo che controllano la vita, come il telecomando.

· Preselezione - conferma - esecuzione - ritorno alla modalità di controllo remoto scolastico, per garantire la sicurezza del controllo del sistema, per prevenire il malfunzionamento.

4 Sistema facile da costruire

· Nessuna necessità di installare linee di comunicazione e di debuggare le linee di comunicazione.

· Basta installare correttamente il terminale di monitoraggio intelligente SMS, inserire la scheda SIM, impostare il numero di cellulare designato e il sistema inizia a funzionare.

5 Monitoraggio mobile in qualsiasi momento e in qualsiasi luogo

· In qualsiasi luogo in cui esiste un segnale, esso può essere monitorato e visualizzato in tempo reale, senza la necessità di personale speciale per il monitoraggio.



Caratteristica:

1 Forte resistenza all'inquinamento, elevata resistenza a temperature elevate e basse, nessun pericolo di combustione ed esplosione.

2 struttura completamente chiusa, la scatola riempita di gas SF6, ben sigillata, adatta a zone ad alta temperatura e umidità.

3 integrato CT, corrente di uscita per il dispositivo di controllo intelligente per l'analisi delle informazioni, e il rapporto può essere regolato, il terminale di connessione collegato al terminale corrispondente.

Il meccanismo di funzionamento è nuovo, semplice, di piccole dimensioni, leggero, di funzionamento sicuro e affidabile.

5 Il guscio indica in modo prominente gli stati di "immagazzinamento di energia", "punti" e "combinati".




Struttura:

1Protezione e monitoraggio del relè del microcomputer: l'interruttore ZW20-12 dispone di un dispositivo di protezione e monitoraggio del relè basato su microcomputer come controller.Questa tecnologia avanzata consente di rilevare errori con precisione e intelligenza, analisi e controllo, migliorando le prestazioni generali e l'affidabilità dell'interruttore.

2.Resistenza alle intemperie e alla condensazione: l'interruttore è progettato per resistere alle intemperie e alla condensazione naturali.Incorpora materiali robusti e misure di protezione per garantire un funzionamento affidabile anche in condizioni ambientali difficili, migliorandone la durata e la longevità.

3.Connezione del connettore aeronautico: il modello di utilità dell'interruttore ZW20-12 è collegato al corpo dell'interruttore tramite un connettore aeronautico.Questo tipo di connettore offre connessioni sicure e affidabili, riducendo al minimo il rischio di connessioni sciolte o difettose e garantendo una comunicazione e un controllo stabili tra il controller e il corpo dell'interruttore.

4.Alto livello di affidabilità e protezione della connessione: l'interruttore fornisce una buona affidabilità della connessione, garantendo connessioni elettriche coerenti e sicure all'interno del sistema.offre un elevato livello di protezione, salvaguardando i componenti interni e i circuiti elettrici da fattori esterni quali polvere, umidità e danni fisici.

5.Canali di ingresso analogici: il controller dell'interruttore ZW20-12 comprende quattro canali di ingresso analogici. Questi canali monitorano vari parametri elettrici, tra cui la corrente di fase A,Corrente di fase CIl monitoraggio in tempo reale e il confronto di questi valori con le soglie prestabilite consentono un accurato rilevamento dei guasti e un'azione appropriata.

6.Rilevazione e trattamento dei guasti: il regolatore monitora continuamente i parametri elettrici e li confronta con valori fissi per rilevare i guasti della linea.il titolare del trattamento avvia il trattamento corrispondente, come l'attivazione dell'interruttore o l'attivazione di misure di protezione, garantendo un'efficienza e tempestività

Applicazione

1.Interruttore di disconnessione e interruttore di contatto: l'interruttore ZW20-12 ((F) può essere utilizzato come interruttore di disconnessione o come interruttore di contatto nella configurazione della rete anulare dei sistemi di distribuzione dell'energia.Consente l'apertura e la chiusura dei circuiti durante le condizioni di manutenzione o di guasto.

2Dispositivo di commutazione automatica: funge da dispositivo di commutazione automatica, consentendo l'implementazione di commutazione di carico nella configurazione della rete anulare.Questa caratteristica migliora la flessibilità e l'efficienza della distribuzione dell'energia.

3.Interruttore di confine: nelle ramificazioni dell'alimentazione elettrica, l'interruttore ZW20-12(F) può funzionare come interruttore di confine o "cagnolino da guardia"." Aiuta a monitorare e proteggere la linea di ramificazione contro guasti e condizioni anormali.

4.Recloser e Sectionalizer: l'interruttore può funzionare come recloser e sectionalizer nelle reti aeree di distribuzione.Ripristina automaticamente l'energia dopo guasti temporanei e isola le sezioni difettose per ridurre al minimo l'impatto delle interruzioni.




Parametri tecnici:

ZW20-12 ((F)

GW9-10
