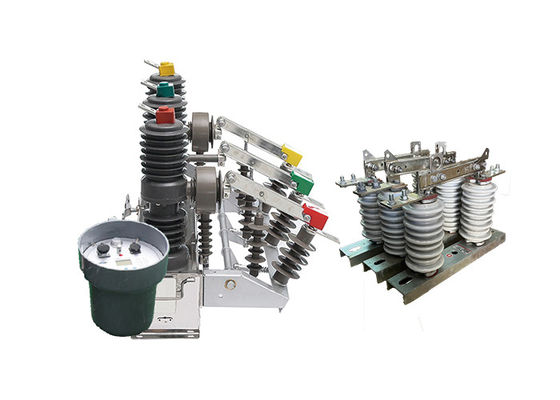

Sezionatore elettrico 3P con controllore intelligente Spaccatore di circuito a vuoto coppia con gancio ceramico esterno

Sezionatore elettrico 3P con controllore intelligente Spaccatore di circuito a vuoto coppia con gancio ceramico esterno

Descrizione del prodotto:

L'interruttore a vuoto ad alta tensione della serie ZW32 è un'apparecchiatura di distribuzione esterna con tensione nominale di 12 kV e corrente alternata trifase di 50 Hz.È utilizzato principalmente per aprire e chiudere corrente di carico, corrente di sovraccarico e corrente di corto circuito nel sistema di alimentazione. È adatto per la protezione e il controllo nel sistema di distribuzione di energia delle sottostazioni e delle imprese industriali e minerarie,nonché i luoghi in cui la rete elettrica rurale è frequentemente utilizzata. L'interruttore ha le caratteristiche di piccolo volume, peso leggero, anti-condensazione, manutenzione gratuita e così via.L'interruttore a vuoto ad alta tensione della serie ZW32 è un'apparecchiatura di distribuzione esterna con tensione nominale di 12 kV e corrente alternata trifase di 50 Hz.Si usa principalmente per aprire e chiudere la corrente di carico, la corrente di sovraccarico e la corrente di corto circuito nel sistema di alimentazione.È adatto per la protezione e il controllo nel sistema di distribuzione dell'energia delle sottostazioni e delle imprese industriali e minerarieL'interruttore ha le caratteristiche di piccolo volume, peso leggero, anticondensazione, manutenzione gratuita e così via.Può adattarsi alle dure condizioni climatiche e all'ambiente sporco.

Gli interruttori a gancio della serie GW9-10 sono interruttori elettrici portatili ad alta tensione utilizzati per isolare i circuiti elettrici a fini di manutenzione e riparazione.È tipicamente utilizzato nei sistemi di trasmissione e distribuzione di energia a media e alta tensione.

L'isolatore elettrico Loadbuster è stato progettato per essere portatile e può essere facilmente trasportato nel luogo in cui è necessario.di potenza superiore a 1 kVA.

L'interruttore è utilizzato per isolare una sezione del sistema di alimentazione a fini di manutenzione o riparazione.rendendo più facile per gli operatori conoscere lo stato del circuito.

L'isolatore elettrico Loadbuster può essere utilizzato per una vasta gamma di applicazioni, tra cui il commutazione e l'isolamento dei circuiti, nonché per la messa a terra e la disattivazione delle apparecchiature.È progettato con dispositivi di sicurezza per proteggere gli operatori dai pericoli elettrici, quali materiali isolanti che impediscono il contatto accidentale con parti attive.

L'interruttore è facile da usare e richiede una formazione minima per funzionare.

Introduzione del controller:

1.Comunicazione avanzata e monitoraggio remoto: l'interruttore a vuoto ZW32-12 è dotato di un'interfaccia di comunicazione 485/232, che consente un'integrazione senza soluzione di continuità nei sistemi di monitoraggio.Può anche essere collegato tramite fibra ottica o comunicazione wireless per il monitoraggio remotoCiò consente di monitorare in tempo reale lo stato, le prestazioni e le condizioni di guasto del interruttore, facilitando la manutenzione proattiva e la risoluzione efficiente dei problemi.

2.Funzione di accelerazione dopo la riconchiusura: in caso di guasto permanente, l'interruttore ZW32-12 dispone di una funzione di accelerazione automatica.Ciò significa che se il guasto persiste dopo la riconchiusura, l'interruttore si attiva automaticamente con una velocità aumentata, fornendo una maggiore protezione contro guasti persistenti e riducendo al minimo i potenziali danni al sistema.

3.Tempo di ritardo di chiusura regolabile: l'interruttore ZW32-12 consente di regolare il tempo di ritardo di chiusura.Questa caratteristica offre flessibilità nella configurazione dell'operazione di riconchiusura in base alle esigenze specifiche del sistema di alimentazione. Consente la personalizzazione per ottimizzare la risposta del sistema a diversi scenari di guasto e migliorare l'affidabilità complessiva del sistema.

4Progettazione anti-malfunzionamento e funzione anti-salto: L'interruttore ZW32-12 incorpora un progetto anti-malfunzionamento per il circuito di chiusura del salto.Questa progettazione impedisce la chiusura accidentale o non intenzionale dell'interruttoreInoltre, include una funzione anti-salto, che garantisce che l'interruttore rimanga in una posizione chiusa stabile, riducendo il rischio di inciampo improvviso a causa di fattori esterni.

5Discriminazione dei guasti con corrente a sequenza zero: l'interruttore ZW32-12 è dotato della capacità di distinguere tra guasti in zona e fuori zona utilizzando l'analisi della corrente a sequenza zero.Ciò consente una precisa discriminazione dei difetti, che consente un isolamento più rapido e preciso dei guasti e riduce al minimo l'impatto sul sistema di alimentazione.

6.Interruttore di controllo remoto per la prevenzione di malfunzionamenti: L'interruttore ZW32-12 incorpora un interruttore di controllo remoto con una progettazione specifica per prevenire i malfunzionamenti.Questa caratteristica garantisce che le operazioni a distanza siano effettuate in sicurezza e riduce il rischio di inciampo accidentale o di azioni non intenzionali.

Caratteristica tecnica:

1 struttura completamente chiusa a pilastro a tre fasi con elevate prestazioni di tenuta
- A.Performance di rottura stabile e affidabile, nessun pericolo di combustione ed esplosione; nessuna manutenzione, piccolo volume, peso leggero, lunga durata di vita.

- B.Forte resistenza all'umidità e alla condensazione, particolarmente adatta per l'uso in zone fredde o umide.

- C.I materiali importati hanno buone proprietà isolanti, resistenza alle alte temperature, resistenza agli UV, resistenza all'invecchiamento.

2 Meccanismo di funzionamento miniaturizzato ad alta efficienza e affidabile

- A.La potenza del motore di accumulo di energia è bassa, il consumo di energia del cancello è basso, la trasmissione del meccanismo adotta la modalità di trasmissione a azione diretta, il numero di parti è piccolo,e l' affidabilità è elevata.

- B.Il meccanismo di funzionamento è collocato nella scatola di tenuta per prevenire efficacemente la corrosione e migliorare l'affidabilità del meccanismo.

3 Manipolazione comoda e flessibile e prestazioni di combinazione libera

- A.È possibile utilizzare l'operazione di commutazione manuale/divisione elettrica e di chiusura/controllo remoto.

- B.Con il controllore intelligente per ottenere l'automazione della distribuzione, o con il controllore di coincidenza per formare un dispositivo automatico di chiusura, dispositivo segmentato.

- C.I trasformatori di corrente a due o tre fasi possono essere installati per la protezione da sovraccarico o cortocircuito.

- D.Può fornire un segnale di acquisizione di corrente per il controllore intelligente e installare un trasformatore di corrente per la misurazione in base alla richiesta dell'utente.
E.Può essere dotato di interruttore di isolamento a collegamento trifase, con dispositivo di blocco a prova di errore e può essere collegato con isolanti per pilastri di arrester fulmini per una manutenzione conveniente.

Struttura:

L'interruttore di carico è composto da tre parti: pilastro, base e sospensione per l'installazione, il fissaggio e il sollevamento.

1L'interruttore di carico ad alta tensione montato su pilastro con camera di estinzione ad arco di vuoto ha prestazioni di rottura stabili e affidabili.senza manutenzione, di piccole dimensioni, leggero e lunga durata.

2.L'interruttore di carico adotta una struttura completamente chiusa con buone prestazioni di tenuta, capacità di prevenzione dell'umidità e della rugiada, adatta per l'uso in zone ad alta temperatura e umidità.

3L'interruttore di carico può essere azionato manualmente o elettricamente per l'apertura e la chiusura, e può anche essere telecomandato.

4Il meccanismo di funzionamento è innovativo, semplice, affidabile, di dimensioni compatte e ha una durata meccanica fino a 10.000 operazioni.e il livello di tensione può essere selezionato da -220V, 110V, 48V o 24V.

Condizione:

1.Altezza non superiore a 2000 metri;

2.Temperatura dell' aria ambiente: -45 ° C ~ + 40 ° C. Differenza di temperatura giornaliera: 25 ° C;

3.Velocità del vento non superiore a 35 m / s

4Nessun luogo infiammabile, esplosivo, pericoloso per la corrosione chimica e per le violente vibrazioni.

Parametro tecnico:

ZW32-12

GW9-10

Si raddoppierà l'effetto utilizzando quando gli interruttori utilizzati con disconnettore di isolamento.
