Descrizione del prodotto:

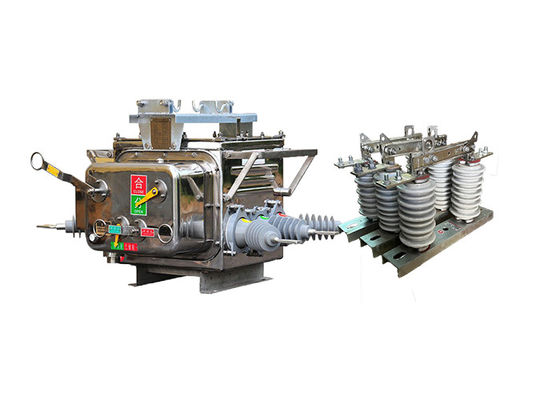

L'interruttore a vuoto ZW20-12 ((F) è adatto per linee di distribuzione AC 50Hz e 10kV a tre fasi.

È composto da ZW20-12 all'aperto ad alta tensione AC vero corpo di breaker d'aria, dispositivo di controllo di confine, computer portatile PDA, ecc.È collegato elettricamente da spina di aviazione e cavo di controllo sigillato esterno.

Il modello di utilità ha le funzioni di rilevamento dei guasti, controllo della protezione e comunicazione,e può completare automaticamente la separazione delle zone di guasto e la normale alimentazione delle zone sane in un tempo molto breve dopo che si verifica il guasto, e realizzare il monitoraggio multifunzionale.sistema di distribuzione stato di manutenzione del sistema di informazione geografica visualizzazione on-line di automazione della distribuzione assistita da computer fase avanzata.

Le gance ad alta tensione GW9-10 sono tipicamente utilizzate nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono utilizzati anche come dispositivi di sicurezza per proteggere i lavoratori dai pericoli elettrici, come il contatto accidentale con parti attive del sistema.

Essi sono progettati per gestire elevate tensioni e correnti e sono spesso installati in luoghi esterni, dove sono esposti a condizioni ambientali difficili, come temperature estreme, vento,Sono costruiti per resistere a queste condizioni e sono spesso realizzati in materiali durevoli come acciaio o alluminio.

Gli ehookstick ad alta tensione sono disponibili in diversi tipi e configurazioni, a seconda dell'applicazione specifica e dei requisiti.mentre altri sono adatti all'uso all'apertoAlcuni sono progettati per essere operati manualmente, mentre altri sono automatizzati e possono essere gestiti da remoto.

Oltre alla loro funzione primaria di isolamento dei circuiti, gli ganci hanno anche altre caratteristiche importanti, come fornire un'indicazione visiva del loro stato (aperto o chiuso),e assicurando che il circuito non sia alimentato quando l'isolatore è aperto.

Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.



Caratteristiche del regolatore:

Controller terminale intelligente con protezione, controllo automatico, controllo / query, comunicazione, gestione del software e altre funzioni.

1 Completamente funzionante

· Perfetta protezione della linea, telecomando, allarme, monitoraggio remoto e altre funzioni.

2 Basso costo e pratica

· rete GSM senza alcun investimento hardware di comunicazione, acquistare una scheda SIM per aprire il servizio SMS;

utilizzo di telefoni cellulari designati, crittografia delle informazioni, verifica delle password e altri mezzi di sicurezza;

· il modulo GSM può specificare il numero di telefono cellulare, accetta solo la vita del telefono cellulare vincolato;

· Crittografare i messaggi di testo per il telecomando e altri punti di controllo. · Crittografare i messaggi di testo che controllano la vita, come il telecomando.

· Preselezione - conferma - esecuzione - ritorno alla modalità di controllo remoto scolastico, per garantire la sicurezza del controllo del sistema, per prevenire il malfunzionamento.

4 Sistema facile da costruire

· Nessuna necessità di installare linee di comunicazione e di debuggare le linee di comunicazione.

· Basta installare correttamente il terminale di monitoraggio intelligente SMS, inserire la scheda SIM, impostare il numero di cellulare designato e il sistema inizia a funzionare.

5 Monitoraggio mobile in qualsiasi momento e in qualsiasi luogo

· In qualsiasi luogo in cui vi sia un segnale, esso può essere monitorato e visualizzato in tempo reale, senza la necessità di personale speciale per il monitoraggio.


Caratteristica:

1 Forte resistenza all'inquinamento, elevata resistenza a temperature elevate e basse, nessun pericolo di combustione ed esplosione.

2 struttura completamente chiusa, la scatola riempita di gas SF6, ben sigillata, adatta a zone ad alta temperatura e umide.

3 integrato CT, corrente di uscita per il dispositivo di controllo intelligente per l'analisi delle informazioni, e il rapporto può essere regolato, il terminale di connessione collegato al terminale corrispondente.

Il meccanismo di funzionamento è nuovo, semplice, di piccole dimensioni, leggero, di funzionamento sicuro e affidabile.

5 Il guscio indica in modo prominente gli stati di "immagazzinamento di energia", "punti" e "combinati".

Applicazione:

1.Sottostazioni di distribuzione di energia: lo switch ZW20 è comunemente utilizzato nelle sottostazioni di distribuzione di energia, sia al chiuso che all'aperto.e protezione da guasti nelle reti di distribuzione.

2.impianti industriali: l'interruttore ZW20 trova applicazione in impianti industriali dove è richiesta la distribuzione di energia a media tensione.come i motori, trasformatori e generatori.

3Edifici commerciali: l'interruttore è utilizzato in edifici commerciali, compresi centri commerciali, complessi di uffici e ospedali, per una distribuzione di energia affidabile e sicura.Garantisce un'efficiente commutazione dei carichi e protegge i carichi elettrici critici.

4.Sistemi di energia rinnovabile: l'interruttore ZW20 è adatto a sistemi di energia rinnovabile, come centrali solari e parchi eolici.Facilita la commutazione e la protezione dei circuiti a media tensione in questi sistemi.

5.Elettrificazione ferroviaria: l'interruttore è utilizzato nei progetti di elettrificazione ferroviaria per controllare e proteggere l'alimentazione delle reti ferroviarie.Garantisce una distribuzione di energia affidabile e sicura per le operazioni ferroviarie.

6Operazioni minerarie: l'interruttore ZW20 è utilizzato nelle operazioni minerarie per controllare e proteggere le apparecchiature elettriche e le reti di distribuzione dell'energia nelle miniere sotterranee e superficiali.

7Centri dati: lo switch è utilizzato nei data center per garantire una distribuzione di energia affidabile e la protezione delle infrastrutture IT critiche.Permette un'efficiente commutazione del carico e protegge da guasti elettrici.

8.Industria petrolifera e del gas: lo switch ZW20 trova applicazione nell'industria petrolifera e del gas per il controllo e la protezione delle apparecchiature elettriche nelle raffinerie, nei gasdotti e nelle piattaforme offshore.

9Progetti infrastrutturali: l'interruttore è utilizzato in vari progetti infrastrutturali, come aeroporti, porti marittimi e stadi, per una distribuzione e una protezione affidabili dell'energia.

10.impianti di trattamento dell'acqua e delle acque reflue: l'interruttore ZW20 è utilizzato negli impianti di trattamento dell'acqua e delle acque reflue per controllare e proteggere le apparecchiature elettriche nelle stazioni di pompaggio, negli impianti di trattamento,e reti di distribuzione.




Condizione:

1.L'interruttore automatico a vuoto ZW20-12(F) è progettato per funzionare in modo affidabile in un ampio intervallo di temperatura dell'aria ambiente, da -40 °C a +70 °C.Questa tolleranza alla temperatura assicura che l'interruttore funzioni in modo efficace in varie condizioni climatiche.

2.L'interruttore è adatto all'installazione ad altitudini non superiori a 3000 metri sul livello del mare.

3L'interruttore ZW20-12F è costruito per resistere alla contaminazione dell'aria ambiente causata da polvere, fumo, gas corrosivi, vapore o spruzzo di sale.È progettato per soddisfare gli standard di livello di contaminazione di classe IV, garantendo che l'interruttore rimanga resistente e funzionale anche in ambienti difficili e corrosivi.

4.Con una tolleranza massima della velocità del vento di 34 m/s (equivalente a 700 Pa sulla superficie del cilindro), l'interruttore può resistere a forti venti senza compromettere le sue prestazioni o la sua stabilità.Questa resistenza alla velocità del vento garantisce il funzionamento affidabile dell'interruttore in condizioni meteorologiche estreme.

5L'interruttore è progettato per ridurre al minimo l'impatto delle vibrazioni esterne o dei movimenti del terreno sulle sue prestazioni.La sua costruzione e i suoi meccanismi interni sono progettati per assorbire e smorzare le vibrazioni, garantendo che l'interruttore non sia influenzato da disturbi esterni.

6.L'interruttore ZW20-12 ((F) è progettato per limitare le interferenze elettromagnetiche indotte (EMI) nel sistema secondario.,garantire che l'interruttore non generi eccessivi disturbi elettromagnetici che potrebbero interferire con il funzionamento di altre apparecchiature collegate.




Parametri tecnici:

ZW20-12 ((F)

GW9-10
