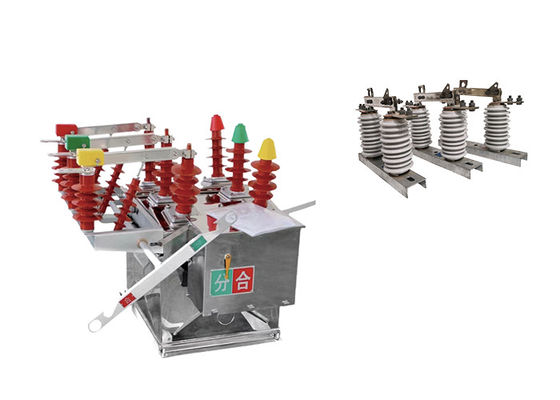

Interruttore di circuito industriale a vuoto controllato manualmente/automaticamente, abbinato a un gancio ceramico esterno della serie GW9

Interruttore di circuito industriale a vuoto controllato manualmente/automaticamente, abbinato a un gancio ceramico esterno della serie GW9

Descrizione del prodotto:

L'interruttore a vuoto ad alta tensione AC esterno ZW8-12 è specificamente progettato per l'uso in interruttori ad alta tensione AC esterni a tre fasi.È adatto ai sistemi di distribuzione di energia nelle aree urbane e rurali con una tensione nominale di 12 kV e una frequenza nominale di 50 Hz.
La funzione principale dell'interruttore ZW8-12 è quella di accendere o spegnere le correnti di carico e le correnti di guasto a corto circuito nei sistemi di distribuzione.Garantisce il funzionamento sicuro e affidabile della rete elettrica interrompendo le correnti di guasto e proteggendo le apparecchiature elettriche.
La sua diffusa adozione e utilizzazione indicano le sue prestazioni, affidabilità,e maturità in varie applicazioni di distribuzione dell'energia.
L'interruttore ZW8-12 è noto per la sua stabilità di funzionamento, è progettato per offrire prestazioni costanti e resistere alle condizioni ambientali degli impianti esterni,garantire un'affidabilità delle operazioni di commutazione anche in ambienti esterni difficili.

Il gancio in ceramica GW9-10 è un tipo di interruttore elettrico utilizzato per isolare una sezione di una linea di trasmissione aerea per manutenzione o riparazione.È tipicamente utilizzato in sistemi elettrici ad alta tensione, come quelli utilizzati dalle compagnie elettriche per la trasmissione di energia elettrica su lunghe distanze.

L'interruttore è montato su una struttura aerea, come una torre o un palo di trasmissione, ed è progettato per resistere alle dure condizioni ambientali incontrate nei sistemi elettrici esterni.È dotato di un, o movimento su e giù per accendere o disattivare i contatti degli interruttori, che sono in genere realizzati in rame o altri materiali conduttivi.

Il gancio è progettato per fornire una rottura visibile nella linea di trasmissione, consentendo al personale di manutenzione di lavorare in sicurezza sulla linea senza rischio di elettrocuzione o danni alle apparecchiature.È spesso utilizzato in combinazione con altri dispositivi di sicurezza, quali interruttori di messa a terra e arrestazioni di sovratensioni, per proteggere il sistema elettrico e le persone che vi lavorano.

Doppio effetto dell'uso quando il interruttore di isolamento della serie GW9-10 può essere utilizzato con gli interruttori a vuoto!!

Vantaggi:

1.E' dotato di meccanismo di funzionamento a riserva di energia a molla di tipo CT23.

2.ZW8-12G è costituito da un interruttore ZW8-12 e da un isolante, chiamato interruttore combinato, che può essere utilizzato come sezionatore.

3La struttura dell'interruttore è di tre fasi montate in un serbatoio, una camera trifase di spegnimento dell'arco a vuoto racchiusa in un serbatoio metallico, un materiale isolante tra le fasi e una per ogni fase in SMC.

4- prestazioni affidabili e elevata resistenza isolante.


Condizione:

1Temperatura ambiente: l'interruttore è progettato per funzionare in un intervallo di temperatura compreso tra -15°C e +40°C.Ciò significa che può funzionare efficacemente in ambienti con temperature fino a -15°C e fino a +40°C..

2Pressione del vento: l'interruttore può resistere a pressioni del vento fino a 700 Pa, equivalente a una velocità del vento di 34 m/s.Questo assicura che l'interruttore rimanga stabile e non influenzato da forti venti.

3.Altitudine: l'interruttore è adatto per l'installazione ad altitudini fino a 1000 m sul livello del mare ed è progettato per funzionare in modo affidabile in questo intervallo.

4Intensità sismica: l'interruttore è progettato per resistere alle attività sismiche con un livello di intensità fino a 8 sulla scala di intensità sismica.Questo garantisce che rimanga operativo e non influenzato da vibrazioni sismiche fino a questo livello.

Applicazione

1.Sistemi di distribuzione: L'interruttore ZW8-12 svolge un ruolo cruciale nel controllo e nella protezione dei sistemi di distribuzione nelle reti elettriche urbane e rurali a 10 kV.E'responsabile di accendere o spegnere le correnti di carico, garantendo una distribuzione di energia affidabile ai consumatori.

2.Sottostazioni elettriche: l'interruttore è spesso utilizzato nelle sottostazioni elettriche in cui le linee di trasmissione ad alta tensione sono collegate alle reti di distribuzione.Aiuta a isolare e proteggere le attrezzature, consentendo un funzionamento sicuro ed efficiente della sottostazione.

3.Sistemi energetici industriali: industrie con elevati fabbisogni energetici, quali impianti di produzione, attività minerarie e progetti infrastrutturali su larga scala,spesso utilizzano l'interruttore ZW8-12 per controllare e proteggere i loro sistemi di alimentazione ad alta tensioneAiuta a gestire le correnti di carico e a proteggere l'apparecchiatura dalle correnti di cortocircuito.

4.Sistemi di energia rinnovabile: con l'adozione crescente di fonti di energia rinnovabili come l'energia eolica e solare,l'interruttore ZW8-12 trova applicazione nei sistemi di commutazione ad alta tensione associati alla generazione di energia rinnovabileEssa contribuisce all'efficiente integrazione dell'energia rinnovabile nella rete e garantisce il funzionamento sicuro degli impianti di generazione di energia.

5.Industria del petrolio e del gas: gli interruttori esterni a vuoto sono utilizzati nell'industria del petrolio e del gas per interrompere e proteggere le apparecchiature elettriche, come pompe, compressori e condotte.

Struttura:

1.Il rivestimento superiore del rivestimento è lavorato utilizzando la tecnologia di formazione dello stiro una tantum dello stampo, raggiungendo un livello di protezione IP4X, elevata resistenza meccanica, aspetto bello,e facile installazioneNon è facile arrugginire ed è resistente alla corrosione.

2.L'interruttore di disconnessione (facoltativo) è progettato secondo l'unità del corpo dell'interruttore ZW8, con un punto di disconnessione evidente durante la manutenzione della linea di distribuzione,e un dispositivo di blocco meccanico tra l'interruttore di disconnessione e l'interruttore per prevenire il malfunzionamento.

Parametro tecnico:

ZW8-12


GW9-10
