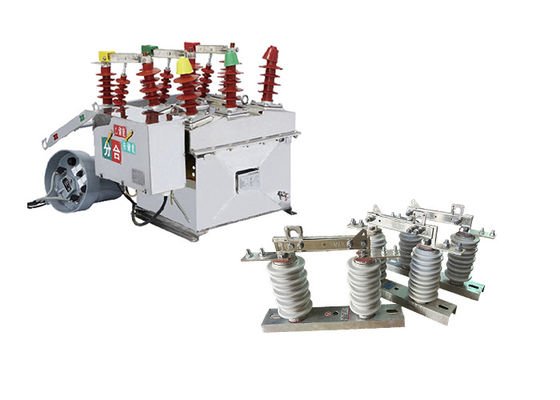

1000A/1250A Interruttore di circuito a vuoto AC esterno utilizzato con interruttore di disconnessione aereo con resistenza meccanica 10000 volte

1000A/1250A Interruttore di circuito a vuoto AC esterno utilizzato con interruttore di disconnessione aereo con resistenza meccanica 10000 volte

Descrizione del prodotto:

L'interruttore a vuoto esterno ZW8-12 è un tipo specifico di interruttore progettato per l'uso esterno in sistemi di interruttori ad alta tensione.È particolarmente adatto per apparecchiature di commutazione ad alta tensione AC all'aperto a tre fasi con una tensione nominale di 12 kV e una frequenza nominale di 50 Hz.

La funzione principale dell'interruttore ZW8-12 è quella di controllare e proteggere i sistemi di distribuzione nelle reti elettriche urbane e rurali a 10 kV.E'responsabile di accendere o spegnere le correnti di carico e anche per interrompere correnti di cortocircuito che possono verificarsi nel sistema di alimentazione.

Come interruttore a vuoto, utilizza un interruttore a vuoto per spegnere l'arco che si forma quando l'interruttore si apre durante le operazioni di commutazione.Gli interruttori a vuoto forniscono capacità di interruzione di arco affidabili e sono noti per la loro elevata resistenza dielettrica e eccellenti prestazioni elettriche.

L'interruttore ZW8-12 è considerato uno dei prodotti più utilizzati, maturi e stabili nel sistema di alimentazione.diffusione estesa sul campoIl sistema è stato sottoposto a test rigorosi e soddisfa i requisiti industriali necessari per le prestazioni e la sicurezza.

Gli interruttori di disconnessione aerei esterni GW9-10 sono tipicamente utilizzati nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono utilizzati anche come dispositivi di sicurezza per proteggere i lavoratori dai pericoli elettrici, come il contatto accidentale con parti attive del sistema.

Essi sono progettati per gestire elevate tensioni e correnti e sono spesso installati in luoghi esterni, dove sono esposti a condizioni ambientali difficili, come temperature estreme, vento,Sono costruiti per resistere a queste condizioni e sono spesso realizzati in materiali durevoli come acciaio o alluminio.

Gli interruttori di disconnessione aerei esterni sono disponibili in diversi tipi e configurazioni, a seconda dell'applicazione e dei requisiti specifici.mentre altri sono adatti all'uso all'apertoAlcuni sono progettati per essere operati manualmente, mentre altri sono automatizzati e possono essere gestiti da remoto.

Oltre alla loro funzione primaria di isolamento dei circuiti, gli interruttori di disconnessione aerei esterni hanno anche altre caratteristiche importanti,come fornire un'indicazione visiva del loro stato (aperto o chiuso), e assicurarsi che il circuito non sia alimentato quando l'isolatore è aperto.

Doppio effetto dell'uso quando il interruttore di isolamento della serie GW9-10 può essere utilizzato con gli interruttori a vuoto!!

Applicazione:

1Distribuzione dell'energia: gli interruttori esterni a vuoto sono ampiamente utilizzati nei sistemi di distribuzione dell'energia per interrompere e proteggere trasformatori di distribuzione, alimentatori e altre apparecchiature.Sono comunemente installati su pali esterni, sottostazioni e apparecchiature di commutazione.

2.Energia rinnovabile su scala di utilità: gli interruttori esterni a vuoto sono utilizzati in progetti di energia rinnovabile su scala di utilità, come parchi eolici e solari, per cambiare e proteggere inverter e altre apparecchiature.

3.Sistemi ferroviari: gli interruttori esterni a vuoto sono utilizzati nei sistemi ferroviari, come i sistemi di segnalazione e le infrastrutture ferroviarie, per la commutazione e la protezione delle apparecchiature elettriche.

4Operazioni minerarie: gli interruttori di circuito a vuoto esterni sono utilizzati nelle operazioni minerarie per interrompere e proteggere le apparecchiature elettriche in ambienti esterni difficili.

5.Industria del petrolio e del gas: gli interruttori esterni a vuoto sono utilizzati nell'industria del petrolio e del gas per interrompere e proteggere le apparecchiature elettriche, come pompe, compressori e condotte.

Struttura:

1.Interruttore a vuoto: l'interruttore a vuoto è il cuore dell'interruttore. È costituito da un contatto fisso e da un contatto mobile sigillato all'interno di una camera a vuoto.,Il ruolo dell'interruttore a vuoto è quello di spegnere l'arco e fornire un'interruzione affidabile della corrente.

2Meccanismo di funzionamento: l'interruttore è dotato di un meccanismo di funzionamento responsabile dell'apertura e della chiusura dei contatti.meccanismo idraulicoIl meccanismo di funzionamento garantisce un funzionamento regolare e affidabile dell'interruttore.

3Inclosura isolante: l'interruttore è collocato in un involucro isolante, che fornisce protezione contro fattori esterni come umidità, polvere e contaminanti.L'alloggiamento è in genere realizzato con materiali isolanti di alta qualità per mantenere la resistenza dielettrica e le proprietà isolanti richieste.

4Sistema di controllo e protezione: L'interruttore ZW8-12 è dotato di un sistema di controllo e protezione per il controllo e il controllo del suo funzionamento.e dispositivi di controllo per rilevare condizioni anormali, fornisce input di segnale e inizia l'apertura o la chiusura dell'interruttore.

5.Terminali di connessione: l'interruttore ha terminali di connessione per le connessioni elettriche in entrata e in uscita.con una tensione di 1000 V o superiore a 1000 V.

6.Componenti ausiliari e di controllo: possono essere presenti nel interruttore componenti ausiliari e di controllo aggiuntivi per migliorare la sua funzionalità.trasformatori di tensione, trasformatori di corrente e altri accessori necessari per il monitoraggio, la misurazione e il controllo dei parametri elettrici.

Vantaggi:

1.CT23 Meccanismo di funzionamento a molla con accumulo di energia: l'interruttore ZW8-12 è dotato del meccanismo di funzionamento a molla con accumulo di energia di tipo CT23.Questo meccanismo utilizza l'energia meccanica immagazzinata nelle molle per facilitare l'apertura e la chiusura dei contatti del interruttoreEsso offre flessibilità di funzionamento, consentendo un funzionamento motorizzato o manuale a seconda delle esigenze specifiche dell'applicazione.

2.ZW8-12G Combined Breaker: il modello ZW8-12G è un interruttore combinato costituito dall'interruttore di circuito ZW8-12 e da un isolante.fornire la capacità di isolare specifiche sezioni di una rete di distribuzione di energia a fini di manutenzione o di identificazione dei guasti.

3.Trifase montata in una struttura di serbatoio: L'interruttore ZW8-12 dispone di un trifase montato in una struttura di serbatoio.Ciò significa che i componenti del interruttore per ciascuna fase sono racchiusi in un serbatoio comuneIl serbatoio fornisce protezione meccanica e migliora la robustezza complessiva dell'interruttore.

4.Camera di estinzione dell'arco di vuoto e materiale isolante: all'interno del serbatoio metallico, l'interruttore ZW8-12 incorpora una camera di estinzione dell'arco di vuoto a tre fasi.Questa camera spegne efficacemente gli archi elettrici che si verificano durante l'interruzione del circuitoInoltre, l'interruttore utilizza materiali isolanti, quali SMC (compound di stampaggio a foglio), per garantire l'isolamento tra le fasi e da fase a fase,migliorare la sua resistenza isolante complessiva.

5Performance affidabile e elevata resistenza isolante: L'interruttore ZW8-12 è noto per le sue prestazioni affidabili e la sua elevata resistenza isolante.È progettato e testato per soddisfare severi standard di prestazioneL'elevata resistenza isolante migliora la capacità dell'interruttore di resistere e isolare le tensioni elettriche,contribuire alla sicurezza e affidabilità del sistema elettrico.

Condizione:

Temperatura ambiente: -15°C~+40°C
Pressione del vento: ≤ 700 Pa (equivalente a una velocità del vento di 34 m/s)
Altitudine: ≤ 1000 m
Intensità sismica: ≤ 8
* L'aria sporca deve essere classificata come di grado III. Le vibrazioni frequenti e violente devono essere vietate.

Parametro tecnico:

ZW8-12


GW9-10
