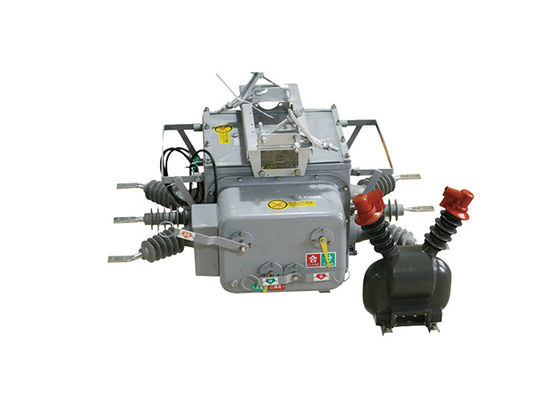

Interruttore di circuito a vuoto esterno ad alta tensione GB1984-2003 Interruttore di circuito a vuoto a controllo automatico/manuale a 50 Hz

Interruttore di circuito a vuoto esterno ad alta tensione GB1984-2003 Interruttore di circuito a vuoto a controllo automatico/manuale a 50 Hz

Descrizione del prodotto:

ZW20-12(F) interruttore a vuoto esterno è un interruttore HV esterno a tre fasi AC 50Hz è utilizzato principalmente per la rete di distribuzione esterna 10 kV rurale e urbana, come corrente di carico separata e combinata,corrente di sovraccarico, cortocircuito e altri luoghi simili.

L'intera struttura è costituita da un tipo di scatola comune a tre fasi, composta da un meccanismo di funzionamento, un circuito conduttivo, un sistema di isolamento, un elemento di tenuta e un guscio.

E supporta i corrispondenti terminali remoti intelligenti per soddisfare le esigenze di applicazione dell'automazione della distribuzione.

· ZW20-12 (Z) Interruttore d'aria alternativo ad alta tensione intelligente per esterni con funzione di corto messaggio GSM

· Combinazione con il controllore di commutazione di divisione ZW20-12 (F)



Caratteristiche del regolatore:

1.Può essere dotato di un'interfaccia di comunicazione 485/232 o di monitoraggio a lunga distanza tramite fibra ottica o comunicazione wireless.quando l'interruttore si chiude di nuovo a causa di un guasto permanente.

2Quando si verifica un guasto permanente, accelera automaticamente per inciampare.

3.Controllo remoto/chiusura manuale con accelerazione al decollo e chiusura interblocco: dopo che l'utente ha riparato la linea e ripristinato l'alimentazione, se si dimentica di rimuovere l'interruttore del coltello di messa a terra,Dovrebbe accelerare fino a tripare..

4Il tempo di ritardo per la riconchiusura può essere regolato per tutti e tre i tentativi.

5.Il circuito di accensione/richiusura è progettato per impedire il funzionamento errato e ha una funzione anti-richiusura.

6La corrente a sequenza zero può distinguere le falle all'interno e all'esterno della zona.

7.Il comando remoto di avviamento/richiusura è progettato in modo da evitare un errore di funzionamento.




Applicazione:

1Operazioni minerarie: l'interruttore ZW20 è utilizzato nelle operazioni minerarie per controllare e proteggere le apparecchiature elettriche e le reti di distribuzione dell'energia nelle miniere sotterranee e superficiali.

2Centri dati: lo switch è utilizzato nei data center per garantire una distribuzione di energia affidabile e la protezione delle infrastrutture IT critiche.Permette un'efficiente commutazione del carico e protegge da guasti elettrici.

3.Industria petrolifera e del gas: lo switch ZW20 trova applicazione nell'industria petrolifera e del gas per il controllo e la protezione delle apparecchiature elettriche nelle raffinerie, nei gasdotti e nelle piattaforme offshore.

4Progetti infrastrutturali: l'interruttore è utilizzato in vari progetti infrastrutturali, come aeroporti, porti marittimi e stadi, per una distribuzione e una protezione affidabili dell'energia.

5.impianti di trattamento dell'acqua e delle acque reflue: l'interruttore ZW20 è utilizzato negli impianti di trattamento dell'acqua e delle acque reflue per controllare e proteggere le apparecchiature elettriche nelle stazioni di pompaggio, negli impianti di trattamento,e reti di distribuzione.



Struttura:

1Il controller è un dispositivo di protezione e monitoraggio del relè basato su microcomputer.

2Il regolatore ha una forte resistenza alle intemperie e una protezione contro la condensazione.

3. È collegato al corpo dell'interruttore attraverso i connettori per l'aviazione.

4.Ha una buona affidabilità della connessione e un elevato livello di protezione.

Il controller ha quattro canali analogici di ingresso: corrente di fase A, corrente di fase C, corrente a sequenza zero e tensione di fase BC.Il controller monitora i valori di questi input analogici in tempo reale e li confronta con i valori impostati per determinare i guasti della linea e avviare le azioni corrispondenti.

Condizioni ambientali:

1 temperatura dell'aria ambiente: -40 ° C ~ + 70 ° C;

2 Altitudine: non superiore a 3000 m

3 L'aria ambientale può essere contaminata da polvere, fumo, gas corrosivi, vapore o spruzzo di sale.

4 velocità del vento non superiore a 34 m / s (equivalente a 700 Pa sulla superficie del cilindro);

5 le vibrazioni o i movimenti a terra provenienti dall'esterno dell'apparecchiatura di commutazione e di controllo sono trascurabili;

6 L'ampiezza delle interferenze elettromagnetiche indotte nel sistema secondario non supera 1,6 kV.




Parametri tecnici:

Parametro tecnico del regolatore:
