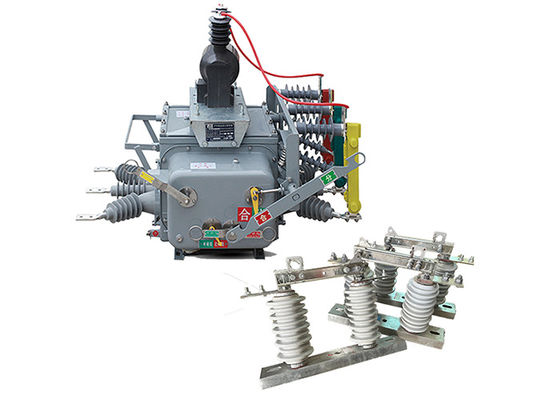

Interruttore di circuito a vuoto a 50 Hz AC Power Recloser Interruttore con regolatore con interruttore verticale GB1984-2003

Interruttore di circuito a vuoto a 50 Hz AC Power Recloser Interruttore con regolatore con interruttore verticale GB1984-2003


Descrizione del prodotto:

L'interruttore a vuoto ZW20-12 è un interruttore ad alta tensione all'aperto AC 50Hz a tre fasi utilizzato principalmente per sistemi di distribuzione all'aperto a 10 kV nelle reti agricole e urbane.È utilizzato per la commutazione del carico, rottura di carico, corrente di sovraccarico, corrente di corto circuito e applicazioni simili.

La struttura complessiva è un tipo di scatola comune a tre fasi, costituita da meccanismo di funzionamento, circuito conduttivo, sistema di isolamento, elementi di tenuta e alloggiamento.

È dotato di un corrispondente terminale remoto intelligente per soddisfare i requisiti delle applicazioni di automazione della distribuzione.

• In combinazione con un controllore intelligente con funzione SMS GSM, diventa l'interruttore a vuoto alternativo ad alta tensione intelligente per esterni ZW20-12 ((Z).

• Quando combinato con un controllore di sezionamento, diventa il ZW20-12 ((F) sezionatore esterno di alta tensione AC interruttore a vuoto.

Gli interruttori verticali GW9-10 sono tipicamente utilizzati nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono utilizzati anche come dispositivi di sicurezza per proteggere i lavoratori dai pericoli elettrici, come il contatto accidentale con parti attive del sistema.

Essi sono progettati per gestire elevate tensioni e correnti e sono spesso installati in luoghi esterni, dove sono esposti a condizioni ambientali difficili, come temperature estreme, vento,Sono costruiti per resistere a queste condizioni e sono spesso realizzati in materiali durevoli come acciaio o alluminio.

Gli interruttori verticali ad alta tensione sono disponibili in diversi tipi e configurazioni, a seconda dell'applicazione e delle esigenze specifiche.alcuni interruttori verticali sono progettati per l'uso all'internoAlcuni sono progettati per essere utilizzati manualmente, mentre altri sono automatizzati e possono essere gestiti da remoto.

Oltre alla loro funzione primaria di isolamento dei circuiti, gli interruttori verticali hanno anche altre caratteristiche importanti, come fornire un'indicazione visiva del loro stato (aperto o chiuso),e assicurando che il circuito non sia alimentato quando l'isolatore è aperto.


Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.



Caratteristiche del regolatore:

1.Può essere dotato di un'interfaccia di comunicazione 485/232 o di monitoraggio a lunga distanza tramite fibra ottica o comunicazione wireless.quando l'interruttore si chiude di nuovo a causa di un guasto permanente.

2Quando si verifica un guasto permanente, accelera automaticamente per inciampare.

3.Controllo remoto/chiusura manuale con accelerazione al decollo e chiusura interblocco: dopo che l'utente ha riparato la linea e ripristinato l'alimentazione, se si dimentica di rimuovere l'interruttore del coltello di messa a terra,Dovrebbe accelerare fino a tripare..

4Il tempo di ritardo per la riconchiusura può essere regolato per tutti e tre i tentativi.

5.Il circuito di accensione/richiusura è progettato per impedire il funzionamento errato e ha una funzione anti-richiusura.

6La corrente a sequenza zero può distinguere le falle all'interno e all'esterno della zona.

7.Il comando remoto di avviamento/richiusura è progettato in modo da evitare un errore di funzionamento.




Applicazione:

1.Sottostazioni: L'interruttore ZW20-12 è spesso utilizzato nelle sottostazioni all'aperto come parte del sistema di distribuzione primario.È utilizzato per proteggere e controllare apparecchiature elettriche come trasformatori, generatori e busbar.

2.Reti di distribuzione: questo interruttore è adatto per reti di distribuzione all'aperto in cui l'energia ad alta tensione è distribuita in più luoghi.Aiuta a garantire un funzionamento affidabile e sicuro interrompendo le correnti di guasto e isolando le sezioni difettose della rete.

3Strutture industriali: L'interruttore ZW20-12 è utilizzato nei sistemi ad alta tensione all'aperto presenti in strutture industriali come fabbriche, impianti di produzione e operazioni minerarie.Fornisce protezione alle apparecchiature elettriche critiche e garantisce la continuità dell'alimentazione.

4.Installazioni di energia rinnovabile: negli impianti di energia rinnovabile all'aperto come parchi eolici o centrali solari,l'interruttore ZW20-12 è utilizzato per proteggere l'infrastruttura elettrica e per passare all'energia generata da fonti rinnovabili.

5Ferrovie: questo interruttore viene utilizzato in sistemi esterni ad alta tensione associati all'elettrificazione ferroviaria.compresi i sistemi aerei di catena e le sottostazioni di trazione.

6.Industria del petrolio e del gas: l'interruttore ZW20-12 trova applicazione in sistemi esterni ad alta tensione nell'industria del petrolio e del gas.È utilizzato per proteggere le apparecchiature elettriche e controllare la distribuzione di energia nelle piattaforme offshore, raffinerie e stazioni di pompaggio.

7Progetti infrastrutturali: L'interruttore ZW20-12 è adatto a vari progetti di infrastrutture all'aperto come aeroporti, porti marittimi e linee di trasmissione elettrica.Esso svolge un ruolo cruciale nella protezione delle infrastrutture critiche e nella garanzia di un'alimentazione ininterrotta..




Caratteristica:

1Tecnologia di interruzione a vuoto: l'interruttore ZW20-12 utilizza interruttori a vuoto come mezzo di estinzione dell'arco.Gli interruttori a vuoto sono molto efficaci nell'estinguere gli archi e forniscono un'eccellente resistenza dielettrica, garantendo un'interruzione affidabile delle correnti ad alta tensione.

2Applicazione all'aperto: questo interruttore è specificamente progettato per l'installazione all'aperto, rendendolo adatto per l'uso in sottostazioni, reti di distribuzione e altri sistemi elettrici all'aperto.E' costruito per resistere alle dure condizioni ambientali., comprese variazioni di temperatura, umidità e esposizione a polvere, pioggia e radiazioni UV.

3.Alta tensione nominale: L'interruttore ZW20-12 è progettato per applicazioni ad alta tensione, con una tensione nominale di 12 kilovolts (kV).Può gestire i sistemi elettrici che funzionano a questo livello di tensione.

4Progettazione compatta: l'interruttore ha un design compatto, che consente una più facile installazione e integrazione in apparecchiature di scambio o sottostazioni all'aperto.La dimensione compatta facilita anche il risparmio di spazio e l'uso efficiente della superficie di installazione disponibile.

5Funzionamento affidabile: l'interruttore ZW20-12 è progettato per un funzionamento affidabile.e meccanismi avanzati per garantire operazioni di commutazione stabili ed efficienti, riducendo al minimo il rischio di guasti o guasti.

6Caratteristiche di sicurezza: l'interruttore è dotato di dispositivi di sicurezza per migliorare la sicurezza dell'operatore e del sistema, che possono includere meccanismi di blocco per evitare un funzionamento errato,indicatori meccanici ed elettrici per fornire informazioni sullo stato, e persiane di sicurezza per evitare il contatto accidentale con parti attive.

7Controllo e monitoraggio a distanza: alcune versioni dell'interruttore ZW20-12 possono supportare funzionalità di controllo e monitoraggio a distanza.Ciò consente un comodo funzionamento e monitoraggio dell'interruttore da una sala di controllo centrale o attraverso un sistema di controllo e acquisizione dati di supervisione (SCADA), migliorando la gestione e la manutenzione del sistema.

Condizione:

1Altitudine: 2000 metri

2.Temperatura ambiente: all'aperto -30°C~+55°C

La temperatura media annua più alta è di 20°C

Temperatura media giornaliera massima è di 30°C

3Umidità relativa: 95% (25°C)

4.Capacità sismica:accelerazione a livello del suolo 0,3 g

Accelerazione verticale a terra 0,15 g

Mentre agisce per tre onde sinusoidali

Fattore di sicurezza 1.67

5Intensità sismica: 7 gradi.

6. differenza massima di temperatura giornaliera:25°C

7.Posizione dell'installazione: punto di demarcazione di responsabilità dell'utente della linea aerea esterna da 10 kW

8Metodo di messa a terra: punto neutro non tocca, messa a terra della bobina di soppressione dell'arco e messa a terra a bassa resistenza



Parametri tecnici:

ZW20-12 ((F)
