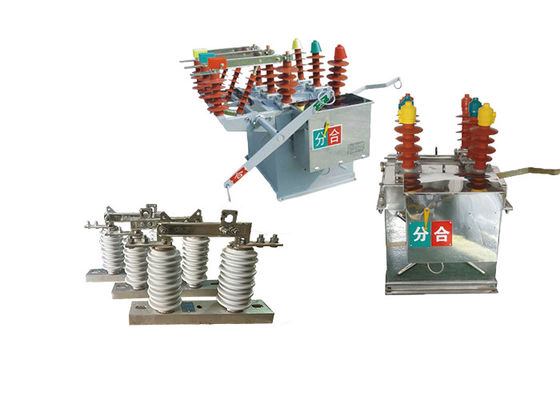

Interruttore di circuito a vuoto induatriale a tre fasi compatibile con GW9 630A Interruttore a gancio Interruttore a vuoto per la protezione

Interruttore di circuito a vuoto induatriale a tre fasi compatibile con GW9 630A Interruttore a gancio Interruttore a vuoto per la protezione

Descrizione del prodotto:

L'interruttore automatico a vuoto ZW8-12 è un tipo di interruttore elettrico comunemente utilizzato nei sistemi di trasmissione e distribuzione di energia.È progettato per funzionare in ambienti esterni ed è indicato per una tensione massima di 12 kV e una frequenza di 50 Hz.

La funzione principale dell'interruttore ZW8-12 è quella di interrompere il flusso di corrente elettrica in caso di sovraccarico o cortocircuito.Questo aiuta a proteggere le apparecchiature elettriche a valle dai danni e a prevenire gli interruzioni di corrente.

L'interruttore ZW8-12 è particolarmente adatto per l'impiego nei sistemi di distribuzione delle reti elettriche urbane e rurali a 10 kV.È un prodotto maturo e affidabile che è stato ampiamente utilizzato nell'industria energetica per molti anni.

Uno dei principali vantaggi dell'interruttore ZW8-12 è l'uso di interruttori a vuoto.Gli interruttori a vuoto sono altamente efficienti nell'interrompere le correnti elettriche e sono noti per la loro lunga durata e per il basso mantenimento richiestoQuesto rende l'interruttore ZW8-12 una soluzione conveniente e affidabile per i sistemi di distribuzione di energia.

L'interruttore a gancio GW9-10 è un interruttore elettrico portatile ad alta tensione utilizzato per isolare i circuiti elettrici a fini di manutenzione e riparazione.È tipicamente utilizzato nei sistemi di trasmissione e distribuzione di energia a media e alta tensione.

L'isolatore elettrico Loadbuster è stato progettato per essere portatile e può essere facilmente trasportato nel luogo in cui è necessario.di potenza superiore a 1 kVA.

L'interruttore è utilizzato per isolare una sezione del sistema di alimentazione a fini di manutenzione o riparazione.rendendo più facile per gli operatori conoscere lo stato del circuito.

L'isolatore elettrico Loadbuster può essere utilizzato per una vasta gamma di applicazioni, tra cui il commutazione e l'isolamento dei circuiti, nonché per la messa a terra e la disattivazione delle apparecchiature.È progettato con dispositivi di sicurezza per proteggere gli operatori dai pericoli elettrici, quali materiali isolanti che impediscono il contatto accidentale con parti attive.

L'interruttore è facile da usare e richiede una formazione minima per funzionare.

Doppio effetto dell'uso quando il interruttore di isolamento della serie GW9-10 può essere utilizzato con gli interruttori a vuoto!!

Caratteristica:

Funzione di protezione del microcomputer

1Ha una funzione di protezione della corrente in tre fasi: corsa veloce, corsa veloce a tempo limitato e protezione da sovraccarico.

2- impostazione flessibile delle caratteristiche di tempo veloce e lento.

3Gli utenti possono impostare i valori di protezione e i ritardi.

Funzione di chiusura

1.Possono essere impostate fino a tre operazioni di chiusura.

2Gli utenti possono scegliere liberamente il numero di operazioni di riconchiusura e i diversi intervalli di riconchiusura.

3. Ha funzioni di accelerazione prima della riconclusione, accelerazione dopo la riconclusione e selezione di coordinamento sequenziale.

Funzione di ricostruzione della rete

1.Include il blocco di sottovoltaggio, il blocco automatico, il blocco a breve termine, il blocco continuo, il blocco a bassa tensione, il ripristino automatico, l'attivazione a breve termine del valore di protezione in standby,e attivazione continua del valore di protezione in standby.

2Il controllo intelligente distribuito può essere realizzato in base alla funzione preimpostata durante il funzionamento della rete ad anello.

3.Quando si verifica un guasto della rete, essa elimina automaticamente il guasto, isola l'area di guasto, trasferisce automaticamente l'alimentazione e ripristina l'alimentazione nell'area non danneggiata.


Struttura:

1.Interruttore a vuoto: l'interruttore a vuoto è il cuore dell'interruttore. È costituito da un contatto fisso e da un contatto mobile sigillato all'interno di una camera a vuoto.,Il ruolo dell'interruttore a vuoto è quello di spegnere l'arco e fornire un'interruzione affidabile della corrente.
2Meccanismo di funzionamento: l'interruttore è dotato di un meccanismo di funzionamento responsabile dell'apertura e della chiusura dei contatti.meccanismo idraulicoIl meccanismo di funzionamento garantisce un funzionamento regolare e affidabile dell'interruttore.
3Inclosura isolante: l'interruttore è collocato in un involucro isolante, che fornisce protezione contro fattori esterni come umidità, polvere e contaminanti.L'alloggiamento è in genere realizzato con materiali isolanti di alta qualità per mantenere la resistenza dielettrica e le proprietà isolanti richieste.
4Sistema di controllo e protezione: L'interruttore ZW8-12 è dotato di un sistema di controllo e protezione per il controllo e il controllo del suo funzionamento.e dispositivi di controllo per rilevare condizioni anormali, fornisce input di segnale e inizia l'apertura o la chiusura dell'interruttore.
5.Terminali di connessione: l'interruttore ha terminali di connessione per le connessioni elettriche in entrata e in uscita.con una tensione di 1000 V o superiore a 1000 V.
6.Componenti ausiliari e di controllo: possono essere presenti nel interruttore componenti ausiliari e di controllo aggiuntivi per migliorare la sua funzionalità.trasformatori di tensione, trasformatori di corrente e altri accessori necessari per il monitoraggio, la misurazione e il controllo dei parametri elettrici.

Applicazione

1Distribuzione dell'energia: gli interruttori esterni a vuoto sono ampiamente utilizzati nei sistemi di distribuzione dell'energia per interrompere e proteggere trasformatori di distribuzione, alimentatori e altre apparecchiature.Sono comunemente installati su pali esterni, sottostazioni e apparecchiature di commutazione.

2.Energia rinnovabile su scala di utilità: gli interruttori esterni a vuoto sono utilizzati in progetti di energia rinnovabile su scala di utilità, come parchi eolici e solari, per cambiare e proteggere inverter e altre apparecchiature.

3.Sistemi ferroviari: gli interruttori esterni a vuoto sono utilizzati nei sistemi ferroviari, come i sistemi di segnalazione e le infrastrutture ferroviarie, per la commutazione e la protezione delle apparecchiature elettriche.

4Operazioni minerarie: gli interruttori di circuito a vuoto esterni sono utilizzati nelle operazioni minerarie per interrompere e proteggere le apparecchiature elettriche in ambienti esterni difficili.

5.Industria del petrolio e del gas: gli interruttori esterni a vuoto sono utilizzati nell'industria del petrolio e del gas per interrompere e proteggere le apparecchiature elettriche, come pompe, compressori e condotte.

Parametro tecnico:

ZW8-12


GW9-10
