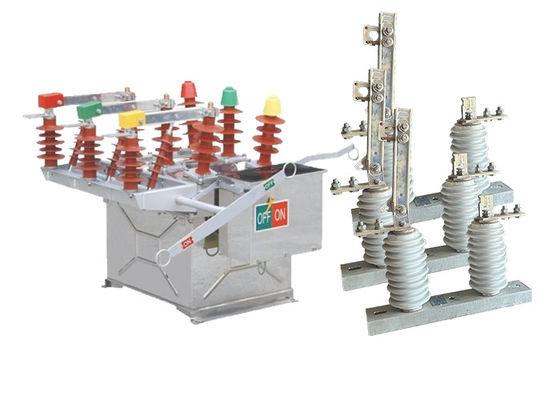

Interruttore automatico a vuoto HengAnshun utilizzato nel sistema di distribuzione con interruttore di diconnettore ad alta tensione

Interruttore automatico a vuoto HengAnshun utilizzato nel sistema di distribuzione con interruttore di diconnettore ad alta tensione

Descrizione del prodotto:

L'interruttore a vuoto AC ad alta tensione esterno ZW8-12 è un tipo di interruttore elettrico comunemente utilizzato nei sistemi di trasmissione e distribuzione di energia.È progettato per funzionare in ambienti esterni ed è indicato per una tensione massima di 12 kV e una frequenza di 50 Hz.

La funzione principale dell'interruttore ZW8-12 è quella di interrompere il flusso di corrente elettrica in caso di sovraccarico o cortocircuito.Questo aiuta a proteggere le apparecchiature elettriche a valle dai danni e a prevenire gli interruzioni di corrente.

L'interruttore ZW8-12 è particolarmente adatto per l'impiego nei sistemi di distribuzione delle reti elettriche urbane e rurali a 10 kV.È un prodotto maturo e affidabile che è stato ampiamente utilizzato nell'industria energetica per molti anni.

Uno dei principali vantaggi dell'interruttore ZW8-12 è l'uso di interruttori a vuoto.Gli interruttori a vuoto sono altamente efficienti nell'interrompere le correnti elettriche e sono noti per la loro lunga durata e per il basso mantenimento richiestoQuesto rende l'interruttore ZW8-12 una soluzione conveniente e affidabile per il sistema di distribuzione di energia

Gli interruttori di disconnessione esterni GW9-10 svolgono un ruolo cruciale nei sistemi di trasmissione e distribuzione di energia ad alta tensione.Disponibili per la trasmissione di energia elettrica da un'unità di potenza superiore a 1 kVA, garantendo la sicurezza dei lavoratori che svolgono compiti sul sistema.

La funzione principale di un interruttore di disconnessione esterno è quella di isolare il circuito dall'alimentazione.Questo viene ottenuto attraverso un palo rotante che controlla l'apertura e la chiusura della lama o del contatto dello switch. ruotando il palo, la lama può essere attivata o disattivata, collegando o scollegando efficacemente il circuito.che consentono agli operatori di determinare facilmente se il circuito è alimentato o disattivato.

La sicurezza dell'operatore è di primaria importanza quando si tratta di sistemi ad alta tensione.come la fibra di vetro o materiali compositiQuesta scelta di materiali garantisce che il palo fornisca un isolamento contro l'alta tensione presente nel sistema, proteggendo l'operatore da scosse elettriche durante il funzionamento dello switch.

Gli interruttori di disconnessione esterni sono disponibili in diversi disegni e dimensioni per accogliere la tensione e la corrente dei circuiti che controllano.Essi sono comunemente installati su pali o strutture in ambienti esterni per una facile accessibilità e funzionamentoSe utilizzato in combinazione con altri dispositivi di protezione come interruttori e fusibili,gli interruttori di disconnessione contribuiscono alla sicurezza e all'affidabilità complessive del sistema elettrico fornendo un mezzo di isolamento e protezione.

Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.

Caratteristica:

1.Il interruttore a vuoto AC ad alta tensione per esterni ZW8-12 presenta una maggiore capacità anti-inquinamento, con isolamento interno progettato sia per l'isolamento dell'aria che per l'isolamento composito in resina epossidica.Questo sistema di isolamento aiuta a proteggere l'interruttore da inquinanti ambientali, garantendo il suo funzionamento affidabile anche in condizioni esterne inquinanti o difficili.

2L'interruttore ZW8-12 è equipaggiato con un meccanismo di accumulo di energia del missile che utilizza l'energia accumulata per far funzionare l'interruttore in modo efficiente.consentire operazioni di cambio rapide e affidabiliIl meccanismo di stoccaggio dell'energia del missile migliora le prestazioni e l'affidabilità complessive dell'interruttore.

3.L'interruttore ZW8-12 può essere configurato con un interruttore di separazione unilaterale (lato sinistro) o bilaterale, insieme a un PT esterno (Potential Transformer).Questa flessibilità consente opzioni di installazione versatili basate su requisiti specifici del sistemaL'interruttore di separazione unilaterale o bilaterale consente un facile isolamento dell'interruttore dal sistema di alimentazione, mentre il PT esterno facilita la misurazione e il monitoraggio accurati della tensione.


Collocazione:

La relazione tra l'interruttore esterno a vuoto e l'isolatore esterno di disconnessione ad alta tensione risiede nei loro ruoli complementari nel sistema elettrico:

Interruzione del circuito: l'interruttore a vuoto è responsabile dell'interruzione del circuito elettrico durante il normale funzionamento o in caso di guasto.Agisce come il principale mezzo per interrompere il flusso di correnteAl contrario, l'isolatore di disconnessione viene utilizzato per isolare il circuito dalla fonte di alimentazione durante le attività di manutenzione o riparazione.Fornisce un ulteriore livello di sicurezza aprendo fisicamente il circuito.

Coordinamento: nei sistemi di alimentazione ad alta tensione, l'interruttore a vuoto e l'isolatore di disconnessione sono spesso coordinati per funzionare insieme.L'interruttore è responsabile per rilevare i guasti e scatenare per interrompere il flusso di corrente, mentre l'isolatore di disconnessione viene utilizzato per isolare fisicamente il circuito e fornire un'indicazione visibile della disconnessione.

Sicurezza e manutenzione: l'isolatore di disconnessione svolge un ruolo cruciale nel garantire la sicurezza del personale di manutenzione.l'isolatore di disconnessione viene azionato per aprire il circuito e fornire un vuoto d'aria visibileIl disattivatore a vuoto, invece, protegge l'impianto durante il normale funzionamento e in caso di guasti.

Struttura:

1.Interruttore a vuoto: l'interruttore a vuoto è il cuore dell'interruttore. È costituito da un contatto fisso e da un contatto mobile sigillato all'interno di una camera a vuoto.,Il ruolo dell'interruttore a vuoto è quello di spegnere l'arco e fornire un'interruzione affidabile della corrente.

2Meccanismo di funzionamento: l'interruttore è dotato di un meccanismo di funzionamento responsabile dell'apertura e della chiusura dei contatti.meccanismo idraulicoIl meccanismo di funzionamento garantisce un funzionamento regolare e affidabile dell'interruttore.

3Inclosura isolante: l'interruttore è collocato in un involucro isolante, che fornisce protezione contro fattori esterni come umidità, polvere e contaminanti.L'alloggiamento è in genere realizzato con materiali isolanti di alta qualità per mantenere la resistenza dielettrica e le proprietà isolanti richieste.

4Sistema di controllo e protezione: L'interruttore ZW8-12 è dotato di un sistema di controllo e protezione per il controllo e il controllo del suo funzionamento.e dispositivi di controllo per rilevare condizioni anormali, fornisce input di segnale e inizia l'apertura o la chiusura dell'interruttore.

5.Terminali di connessione: l'interruttore ha terminali di connessione per le connessioni elettriche in entrata e in uscita.con una tensione di 1000 V o superiore a 1000 V.

6.Componenti ausiliari e di controllo: possono essere presenti nel interruttore componenti ausiliari e di controllo aggiuntivi per migliorare la sua funzionalità.trasformatori di tensione, trasformatori di corrente e altri accessori necessari per il monitoraggio, la misurazione e il controllo dei parametri elettrici.

Vantaggi:

1.E' dotato di meccanismo di funzionamento a riserva di energia a molla di tipo CT23.

2.ZW8-12G è costituito da un interruttore ZW8-12 e da un isolante, chiamato interruttore combinato, che può essere utilizzato come sezionatore.

3La struttura dell'interruttore è di tre fasi montate in un serbatoio, una camera trifase di spegnimento dell'arco a vuoto racchiusa in un serbatoio metallico, un materiale isolante tra le fasi e una per ogni fase in SMC.

4- prestazioni affidabili e elevata resistenza isolante.

Applicazione:

1Distribuzione dell'energia: gli interruttori esterni a vuoto sono ampiamente utilizzati nei sistemi di distribuzione dell'energia per interrompere e proteggere trasformatori di distribuzione, alimentatori e altre apparecchiature.Sono comunemente installati su pali esterni, sottostazioni e apparecchiature di commutazione.

2.Energia rinnovabile su scala di utilità: gli interruttori esterni a vuoto sono utilizzati in progetti di energia rinnovabile su scala di utilità, come parchi eolici e solari, per cambiare e proteggere inverter e altre apparecchiature.

3.Sistemi ferroviari: gli interruttori esterni a vuoto sono utilizzati nei sistemi ferroviari, come i sistemi di segnalazione e le infrastrutture ferroviarie, per la commutazione e la protezione delle apparecchiature elettriche.

4Operazioni minerarie: gli interruttori di circuito a vuoto esterni sono utilizzati nelle operazioni minerarie per interrompere e proteggere le apparecchiature elettriche in ambienti esterni difficili.

5.Industria del petrolio e del gas: gli interruttori esterni a vuoto sono utilizzati nell'industria del petrolio e del gas per interrompere e proteggere le apparecchiature elettriche, come pompe, compressori e condotte.

Parametro tecnico:

ZW8-12


GW9-10
