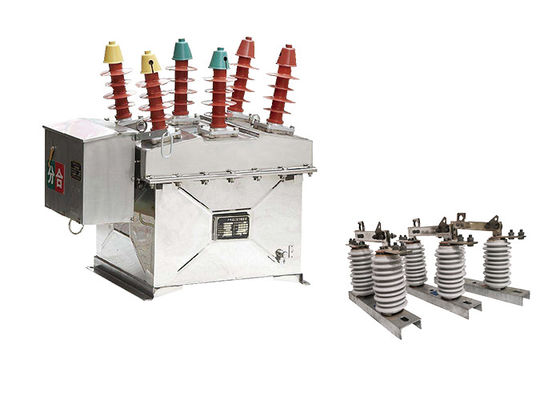

Interruttore automatico a vuoto montato su palo 630A/1250A Interruttore di interruzione di carico ad vuoto all'aperto intelligente

Interruttore automatico a vuoto montato su palo 630A/1250A Interruttore di interruzione di carico ad vuoto all'aperto intelligente

Descrizione del prodotto:

L'interruttore automatico a vuoto ZW8-12 è stato progettato in conformità con gli standard internazionali ed è prodotto utilizzando tecnologie avanzate.con una tensione di 20 V o più ma non superiore a 50 V, e una corrente di rottura di cortocircuito fino a 20kA.

L'interruttore è composto da diversi componenti chiave, tra cui l'interruttore a vuoto, il meccanismo di funzionamento e il sistema di controllo.L'interruttore a vuoto è il cuore dell'interruttore e è responsabile dell'interruzione della corrente elettricaÈ progettato per funzionare nel vuoto, il che aiuta a prevenire l'arco e garantisce un funzionamento affidabile.

Il meccanismo di funzionamento è responsabile dell'apertura e della chiusura dell'interruttore e può essere azionato manualmente o elettricamente.Il sistema di controllo monitora l'interruttore e fornisce feedback all'operatore, permettendo loro di monitorare lo stato dell'interruttore e rilevare eventuali guasti.

L'interruttore ZW8-12 montato su palo è progettato per essere altamente affidabile e richiede una manutenzione minima.con una lunghezza massima non superiore a 20 mm,.

Caratteristica:

Funzione di protezione del microcomputer

1Ha una funzione di protezione della corrente in tre fasi: corsa veloce, corsa veloce a tempo limitato e protezione da sovraccarico.

2- impostazione flessibile delle caratteristiche di tempo veloce e lento.

3Gli utenti possono impostare i valori di protezione e i ritardi.

Funzione di chiusura

1.Possono essere impostate fino a tre operazioni di chiusura.

2Gli utenti possono scegliere liberamente il numero di operazioni di riconchiusura e i diversi intervalli di riconchiusura.

3. Ha funzioni di accelerazione prima della riconclusione, accelerazione dopo la riconclusione e selezione di coordinamento sequenziale.

Funzione di ricostruzione della rete

1.Include il blocco di sottovoltaggio, il blocco automatico, il blocco a breve termine, il blocco continuo, il blocco a bassa tensione, il ripristino automatico, l'attivazione a breve termine del valore di protezione in standby,e attivazione continua del valore di protezione in standby.

2Il controllo intelligente distribuito può essere realizzato in base alla funzione preimpostata durante il funzionamento della rete ad anello.

3.Quando si verifica un guasto della rete, essa elimina automaticamente il guasto, isola l'area di guasto, trasferisce automaticamente l'alimentazione e ripristina l'alimentazione nell'area non danneggiata.

Funzione di misura

1Registra dati di tensione, corrente e altri dati di funzionamento, nonché registrazioni di eventi.

Funzione FTU

1.Può realizzare quattro funzioni a distanza di controllo remoto, telemetria, segnalazione remota e regolazione remota.

2Esso comprende il controllo remoto, il monitoraggio remoto di vari stati, la visualizzazione remota di vari valori di misurazione e record di eventi e la regolazione remota di vari valori impostati.

Interfaccia e protocollo di comunicazione

Il controller è dotato di un'interfaccia dati e di un protocollo di comunicazione remota standard, che supporta vari metodi di comunicazione come la fibra, il cablato e il wireless,con una capacità di accensione superiore a 50 W.

Funzione di controllo remoto

Può essere dotato di un telecomando wireless per ottenere operazioni di apertura e chiusura a distanza a distanza ravvicinata, con un funzionamento sicuro e affidabile.

Batteria di riserva

1.Può essere dotato di una batteria di riserva per mantenere il normale funzionamento per 12 ore dopo la perdita di corrente alternata.

Funzione di protezione del doppio interruttore di alimentazione

1. Dispone di doppio controllo reciproco di potenza, con funzione di chiusura ritardata automatica all'accensione e funzione di partenza ritardata automatica all' spegnimento.

2Il lato uscente ha la funzione di non chiudersi quando c'è elettricità e le due posizioni degli interruttori sono interconnesse.


Struttura:

1Tecnologia di formazione a stretching una tantum basata sullo stampo: il rivestimento superiore dell'involucro è fabbricato utilizzando una tecnologia avanzata di formazione a stretching una tantum,che garantisce un elevato livello di resistenza meccanicaQuesta tecnologia consente inoltre una facile installazione, oltre ad essere resistente alla ruggine e alla corrosione.Gli utenti hanno la possibilità di scegliere tra l'acciaio inossidabile o il trattamento con spruzzo di lamiere di acciaio di alta qualità.

2.Interruttore di disconnessione (opzionale): L'interruttore a vuoto ZW32-12 offre una funzione di interruttore di disconnessione opzionale. Questo interruttore è specificamente progettato sulla base dell'unità di corpo dello interruttore ZW8.Funge da punto di disconnessione comodo e ben visibile durante la manutenzione della linea di distribuzionePer evitare errori di funzionamento, un dispositivo di blocco meccanico è incorporato tra l'interruttore di disconnessione e l'interruttore.Ciò garantisce una maggiore sicurezza e riduce al minimo il rischio di operazioni accidentali.

Condizione:

1.Temperatura ambiente: -40°C~+70°C (temperatura media giornaliera non superiore a +40°C)

2.Altitudine: > 1000 m (massimo 3000 m)

3.Umidità ambientale:Umidità relativa media giornaliera non superiore al 95%, umidità relativa media mensile

4Livello di inquinamento: Livello IV

5.Velocità massima del vento: 700 Pa (equivalente a 35 m/s)

6Intensità del terremoto: livello 8

Parametro tecnico:
