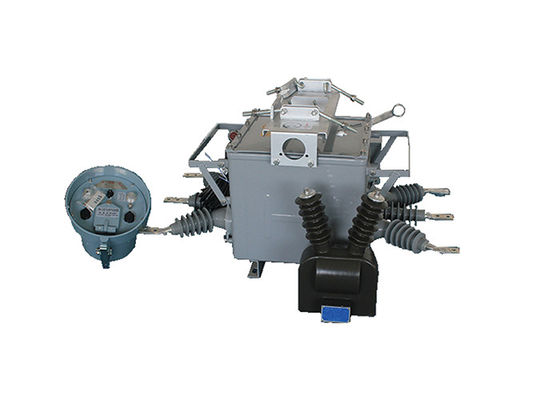

Tre fasi Vcb Outdoor AC Automatic Vacuum Circuit Breaker Acciaio inossidabile con controllore intelligente

Tre fasi Vcb Outdoor AC Automatic Vacuum Circuit Breaker Acciaio inossidabile con controllore intelligente

Descrizione del prodotto:

L'interruttore automatico a vuoto ZW20-12(F) è specificamente progettato per l'uso all'aperto nelle reti di distribuzione rurali e urbane a 10 kV.È in grado di gestire vari scenari come la corrente di carico, corrente di sovraccarico e cortocircuito.
L'interruttore ha una struttura di scatola comune a tre fasi, che comprende componenti essenziali come il meccanismo di funzionamento, il circuito conduttivo, il sistema di isolamento, l'elemento di tenuta e il guscio.Questi componenti lavorano in armonia per garantire il funzionamento efficiente e sicuro dell'interruttore.
Per migliorare ulteriormente le capacità di controllo e monitoraggio, l'interruttore ZW20-12 ((F) è dotato di terminali a distanza intelligenti.Questi terminali consentono l'integrazione con le applicazioni di automazione della distribuzione, che consente il controllo remoto e il monitoraggio in tempo reale dell'interruttore.
Oltre alla variante ZW20-12 ((F), è disponibile un'altra opzione chiamata ZW20-12 ((Z).Questa variante è un interruttore d'aria reale ad alta tensione AC intelligente per esterni che incorpora una funzione di corto messaggio GSMQuesta funzionalità consente la comunicazione tramite messaggi di testo, fornendo un ulteriore mezzo di controllo e comunicazione per l'interruttore.

Inoltre, l'interruttore ZW20-12 ((F) può essere combinato con un controllore di interruttore di divisione per creare un sistema di interruttore di aria reale AC ad alta tensione esterno.Questa combinazione migliora la funzionalità complessiva e la versatilità dell'interruttore, offrendo capacità di controllo e protezione complete.



Caratteristiche del regolatore:

1. Può essere dotato di 485 / 232 interfaccia di comunicazione, o attraverso fibra ottica, wireless remote monitoring; riconclusione funzione di accelerazione: quando lo switch è pesante

2Accelerazione automatica in caso di guasto permanente

3. controllo remoto / chiusura manuale accelera il tripping e il blocco di chiusura di nuovo: se l'utente rileva la linea e trasmette l'elettricità, se si dimentica di rimuovere il freno del coltello di messa a terra,il viaggio dovrebbe essere accelerato

4Il tempo di ritardo di tre riconclusioni può essere regolato.

5Il circuito di tripping adotta il disegno di anti-malfunzionamento e ha la funzione di prevenire i salti.

6La corrente di sequenza zero può fallire dentro e fuori la zona.

7L'apertura e la chiusura del telecomando sono progettate per evitare errori.




Caratteristica:

1.L'interruttore automatico a vuoto ZW20-12(F) dimostra una robusta capacità di resistenza all'inquinamento.garantire prestazioni affidabili anche in condizioni di inquinamentoInoltre, l'interruttore non presenta rischi di combustione o di esplosione.miglioramento della sicurezza generale.

2.Con una struttura completamente chiusa, l'interruttore è riempito di gas SF6 all'interno della cassa.rendendolo adatto per l'impiego in zone ad alta temperatura e umiditàIl rivestimento sigillato protegge i componenti interni dagli elementi esterni, garantendo prestazioni ottimali e longevità.

3L'interruttore è dotato di un trasformatore di corrente (CT) che trasmette corrente al controller intelligente per l'analisi delle informazioni.consentendo la flessibilità nella configurazione del sistemaI terminali di connessione possono essere facilmente collegati alle prese corrispondenti del terminale, facilitando i processi di installazione e manutenzione convenienti.

4Il meccanismo di funzionamento dell'interruttore è innovativo e semplice, che si traduce in una dimensione compatta e una costruzione leggera, che garantisce un funzionamento sicuro e affidabile.ridurre al minimo il rischio di malfunzionamento o di guastoLa dimensione compatta contribuisce anche a risparmiare spazio nell'installazione e facilita la manipolazione.

5L'involucro esterno dell'interruttore ha indicatori visibili per gli stati di "immagazzinamento di energia", "aperto" e "chiuso".che consentono una facile identificazione dello stato operativo dell'interruttoreQuesto feedback visivo migliora l'efficienza operativa e garantisce un monitoraggio accurato dello stato dell'interruttore.

Struttura:

1Il dispositivo di protezione e di monitoraggio del relè basato su microcomputer funge da controllore del sistema di interruttori.Utilizza una tecnologia avanzata di microcomputer per fornire funzioni di protezione e monitoraggio dei relè precise ed efficienti.

2.Il regolatore è progettato con una robusta resistenza alle intemperie, che gli consente di resistere a varie condizioni ambientali.garantire un funzionamento affidabile anche in ambienti umidi o umidi.

3.Per stabilire una connessione sicura e affidabile, il controller è collegato al corpo dell'interruttore utilizzando connettori per l'aviazione.garantire una corretta comunicazione e funzionalità tra il controller e l'interruttore.

4.Il controller vanta un'eccellente affidabilità di connessione, riducendo al minimo il rischio di perdita o interruzione del segnale.salvaguardare l'integrità e l'accuratezza del sistema di protezione e monitoraggio dei relè.

Condizioni ambientali:

1Altitudine: 2000 metri

2.Temperatura ambiente: all'aperto -30°C~+55°C

La temperatura media annua più alta è di 20°C

Temperatura media giornaliera massima è di 30°C

3Umidità relativa: 95% (25°C)

4.Capacità sismica:accelerazione a livello del suolo 0,3 g

Accelerazione verticale a terra 0,15 g

Mentre agisce per tre onde sinusoidali

Fattore di sicurezza 1.67

5Intensità sismica: 7 gradi.

6. differenza massima di temperatura giornaliera:25°C

7.Posizione dell'installazione: punto di demarcazione di responsabilità dell'utente della linea aerea esterna da 10 kW

8Metodo di messa a terra: punto neutro non tocca, messa a terra della bobina di soppressione dell'arco e messa a terra a bassa resistenza




Parametri tecnici:

Parametro tecnico del regolatore:
