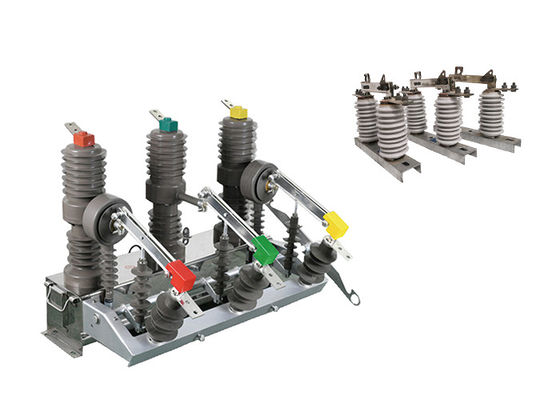

ZW32 12kV HV Automatico Interruttore di circuito a vuoto AC elettrico Intelligente Demarcazione Abbinamento con interruttore di isolamento

ZW32 12kV HV Automatico Interruttore di circuito a vuoto AC elettrico Intelligente Demarcazione Abbinamento con interruttore di isolamento

Descrizione del prodotto:

L'interruttore automatico a vuoto della serie ZW32 è la tensione nominale dell'apparecchiatura di distribuzione esterna a tre fasi a 50 Hz, la sua corrente nominale è di 630A ~ 1250A, la corrente corta è di 20kA.Esso utilizzava principalmente la corrente di carico, in eccesso di corrente corretta e corta che utilizzano sistemi elettrici a taglio e a chiusura.È adatto per le imprese industriali e minerarie mentre il suo obiettivo è quello di proteggere e controllare il sistema e facile da adattare al luogo rurale e alcuni frequenti operazioni.

Introduzione del controller:

1.Con 485 / 232 interfaccia di comunicazione, o tramite fibra ottica, wireless remote monitoring; funzione di accelerazione dopo la riconclusione;quando l'interruttore è pesanteAccelerazione automatica in caso di guasto permanente;

2.Chiusura remota/manuale per accelerare il decollo, e chiusura di ricollocamento: l'utente invia energia dopo aver riparato la linea, se si dimentica di rimuovere l'interruttore di messa a terra, dovrebbe accelerare il decollo.

3.Tre tempi di ritardo di chiusura possono essere regolati;

4.Il circuito di chiusura del salto adotta una progettazione anti-malfunzionamento e ha una funzione anti-salto;

5. la corrente a sequenza zero può distinguere le falle interne e esterne;

6L'interruttore del telecomando e' progettato per evitare un malfunzionamento.

Caratteristica:

1Struttura completamente chiusa a pilastro trifase con elevate prestazioni di tenuta.

A. prestazioni di rottura stabili e affidabili, senza rischi di combustione o esplosione; senza manutenzione, di piccole dimensioni, leggero e lunga durata.

B. Forte resistenza all'umidità e alla rugiada, particolarmente indicata per l'uso in zone fredde o umide.

C. Materiali importati con buone prestazioni di isolamento, resistenza alle alte temperature, resistenza agli UV e resistenza all'invecchiamento.

2Meccanismo di funzionamento miniaturizzato di molla efficiente e affidabile.

A. Il motore di accumulo di energia ha un basso consumo di energia per le operazioni di apertura e chiusura; il meccanismo adotta un metodo di trasmissione diretta con meno componenti, con conseguente elevata affidabilità.

B. Il meccanismo di funzionamento è collocato in una scatola sigillata per prevenire efficacemente la ruggine e migliorare l'affidabilità del meccanismo.

3.Controllo comodo e flessibile e prestazioni di combinazione libera.

A. Può essere azionato manualmente per la rottura o azionato elettricamente per l'apertura e la chiusura, nonché controllato da remoto da una posizione remota.

B. Può essere accoppiato con un regolatore intelligente per ottenere l'automazione della distribuzione o combinato con un regolatore di riconferma per formare un riconfermatore o un sezionatore automatico.

C. Può essere dotato di trasformatori di corrente bi- o tri-fase per la protezione da sovraccarico o cortocircuito.

D. Può fornire segnali di acquisizione di corrente per controllori intelligenti e può essere dotato di trasformatori di corrente di misurazione in base alle esigenze dell'utente.

E. Può essere dotato di un interruttore di isolamento a blocco trifase con dispositivo di blocco anti-malfunzionamento integrato;può anche essere installato con isolanti per pilastri di arrester di sovratensione per una facile manutenzione.

Vantaggi:

1Progettazione compatta: L'interruttore a vuoto ZW32-12 è progettato con una piccola dimensione, consentendo un uso efficiente dello spazio negli impianti elettrici.Il suo design compatto lo rende adatto per impianti dove lo spazio è limitato, come nelle sottostazioni compatte o nelle stanze di commutazione.

2.Costruzione leggera: l'interruttore ZW32-12 è costruito con materiali leggeri, riducendone il peso complessivo.,e installazione, riducendo al minimo lo sforzo fisico richiesto durante le procedure di installazione e manutenzione.

3Funzionamento senza manutenzione: l'interruttore a vuoto ZW32-12 è progettato per un funzionamento senza manutenzione.che non richiedono la manutenzione o la sostituzione periodiche dei mezzi di estinzione dell'arcoQuesta caratteristica riduce la necessità di attività di manutenzione di routine, risparmiando tempo e risorse.

4.Misure anticondensazione: L'interruttore ZW32-12 incorpora misure anticondensazione per evitare l'accumulo di umidità e la condensazione all'interno dell'apparecchiatura.Tali misure possono comprendere l'uso di materiali resistenti all'umidità, tecniche di tenuta e sistemi di ventilazione per garantire un funzionamento affidabile anche in ambienti umidi.

5.Resistenza alle condizioni meteorologiche avverse e ambienti sporchi: L'interruttore ZW32-12 è progettato per resistere a condizioni meteorologiche avverse e ambienti sporchi.È costruito con materiali robusti e rivestimenti protettivi che forniscono resistenza all'umiditàQuesto garantisce l'affidabilità e le prestazioni dell'interruttore, anche in ambienti esterni o industriali difficili.

Applicazione:

1.Sistemi di energia rinnovabile: L'interruttore a vuoto ZW32-12 è comunemente utilizzato in sistemi di energia rinnovabile come centrali solari e parchi eolici.Esso fornisce protezione e controllo per la distribuzione dell'energia prodotta da fonti rinnovabili, garantendo un funzionamento efficiente e affidabile del sistema.
2Centri dati: con la crescente domanda di data center, l'interruttore a vuoto svolge un ruolo vitale nella protezione delle infrastrutture elettriche critiche.Protegge i sistemi di distribuzione dell'energia all'interno dei data center, prevenendo eventuali danni dovuti a guasti e garantendo un'alimentazione ininterrotta delle apparecchiature sensibili.
3Ospedali e strutture sanitarie: l'interruttore a vuoto ZW32-12 è utilizzato negli ospedali e negli impianti sanitari per proteggere i sistemi elettrici e le attrezzature mediche.Fornisce un'interruzione affidabile del circuito e protegge da potenziali pericoli, garantendo il funzionamento continuo dei servizi medici critici.
4- Edifici commerciali e residenziali: l'interruttore a vuoto trova applicazione in edifici commerciali e residenziali per la distribuzione e la protezione elettrica.Garantisce la sicurezza dei sistemi elettrici, prevenendo sovraccarichi e cortocircuiti e riducendo al minimo il rischio di incendi elettrici.
5.Sistemi ferroviari: L'interruttore a vuoto ZW32-12 è utilizzato anche nei sistemi ferroviari per la protezione e il controllo degli impianti elettrici, compresi i sistemi di segnalazione, l'alimentazione di trazione,e sottostazioniEsso garantisce un funzionamento sicuro e affidabile dell'infrastruttura ferroviaria, contribuendo all'efficienza e alle prestazioni complessive del sistema.
6.Industria del petrolio e del gas: l'interruttore a vuoto è utilizzato nell'industria del petrolio e del gas per la protezione delle apparecchiature elettriche nelle raffinerie, nei gasdotti e nelle piattaforme offshore.Garantisce un funzionamento sicuro in ambienti pericolosi e protegge da potenziali guasti elettrici.

Parametro tecnico:

Si raddoppierà l'effetto utilizzando quando gli interruttori utilizzanod con disconnettore di isolamento.
