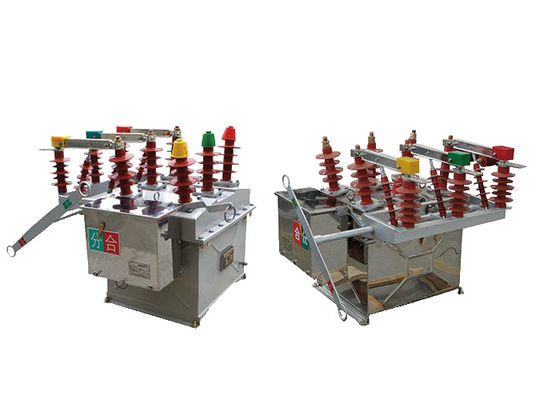

Interruttore automatico a vuoto serie ZW8 AC Alta tensione tre fasi tre poli Interruttore interruttore

Interruttore automatico a vuoto serie ZW8 AC Alta tensione tre fasi tre poli Interruttore interruttore

Descrizione del prodotto:

L'interruttore automatico a vuoto ZW8-12 è un tipo specifico di interruttore progettato per l'uso all'aperto in sistemi di interruttori ad alta tensione.È particolarmente adatto per apparecchiature di commutazione ad alta tensione AC all'aperto a tre fasi con una tensione nominale di 12 kV e una frequenza nominale di 50 Hz.
La funzione principale dell'interruttore ZW8-12 è quella di controllare e proteggere i sistemi di distribuzione nelle reti elettriche urbane e rurali a 10 kV.E'responsabile di accendere o spegnere le correnti di carico e anche per interrompere correnti di cortocircuito che possono verificarsi nel sistema di alimentazione.
Come interruttore a vuoto, utilizza un interruttore a vuoto per spegnere l'arco che si forma quando l'interruttore si apre durante le operazioni di commutazione.Gli interruttori a vuoto forniscono capacità di interruzione di arco affidabili e sono noti per la loro elevata resistenza dielettrica e eccellenti prestazioni elettriche.
L'interruttore ZW8-12 è considerato uno dei prodotti più utilizzati, maturi e stabili nel sistema di alimentazione.diffusione estesa sul campoIl sistema è stato sottoposto a test rigorosi e soddisfa i requisiti industriali necessari per le prestazioni e la sicurezza.




 Caratteristica:

1L'interruttore automatico a vuoto ZW8-12 è progettato con capacità antiinquinamento, il che significa che può funzionare in modo affidabile anche in ambienti con alti livelli di inquinamento.come aree con polveri pesanti o emissioni industrialiL'isolamento interno è progettato per resistere a tale inquinamento e mantenere i livelli di isolamento richiesti.che fornisce proprietà di isolamento migliorate e migliora le prestazioni complessive dell'interruttore.
2.L'interruttore è dotato di un meccanismo di funzionamento per lo stoccaggio dell'energia del missile.Questo meccanismo di funzionamento immagazzina energia meccanica che può essere rilasciata rapidamente per aprire o chiudere i contatti dell'interruttoreIl meccanismo di accumulo dell'energia del missile è progettato per un funzionamento efficiente ed affidabile, garantendo un'interruzione rapida ed efficace dell'interruttore.
3.L'interruttore ZW8-12 può essere dotato di un interruttore di separazione unilaterale (lato sinistro) o bilaterale.Ciò consente flessibilità nella configurazione e installazione dell'interruttore nel sistema di interruttoriInoltre, può essere dotato di un PT esterno (Potential Transformer), che viene utilizzato per la misurazione e il controllo della tensione.Il PT esterno facilita il monitoraggio accurato della tensione e aiuta a garantire il corretto funzionamento del interruttore nel sistema ad alta tensione.



Vantaggi:

1.E' dotato di meccanismo di funzionamento a riserva di energia a molla di tipo CT23.
2.ZW8-12G è costituito da un interruttore ZW8-12 e da un isolante, chiamato interruttore combinato, che può essere utilizzato come sezionatore.
3.La struttura dell'interruttore è di tre fasi assemblate in un serbatoio, una camera di estinzione dell'arco a vuoto trifase racchiusa in un serbatoio metallico, materiale isolante tra le fasi e fase a fase di SMC.
4.prestazioni affidabili e elevata resistenza isolante.



Condizioni:

1Temperatura ambiente: l'interruttore è progettato per funzionare in un intervallo di temperatura compreso tra -15°C e +40°C.Ciò significa che può funzionare efficacemente in ambienti con temperature fino a -15°C e fino a +40°C..
2Pressione del vento: l'interruttore può resistere a pressioni del vento fino a 700 Pa, equivalente a una velocità del vento di 34 m/s.Questo assicura che l'interruttore rimanga stabile e non influenzato da forti venti.
3.Altitudine: l'interruttore è adatto per l'installazione ad altitudini fino a 1000 m sul livello del mare ed è progettato per funzionare in modo affidabile in questo intervallo.
4Intensità sismica: l'interruttore è progettato per resistere alle attività sismiche con un livello di intensità fino a 8 sulla scala di intensità sismica.Questo garantisce che rimanga operativo e non influenzato da vibrazioni sismiche fino a questo livello.




Parametro tecnico:
