Interruttore di circuito ad alta tensione intelligente a tre fasi grigio con controllore per reti di distribuzione

Interruttore di circuito ad alta tensione intelligente a tre fasi grigio con controllore per reti di distribuzione

Descrizione del prodotto:

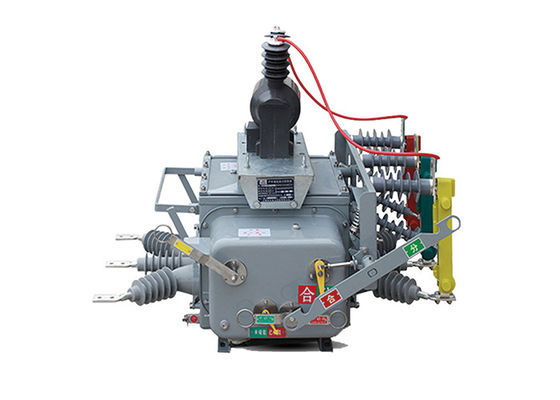

L'interruttore a vuoto ad alta tensione ZW20-12 ((F) è un dispositivo versatile e intelligente che combina le funzioni di un interruttore a vuoto, un interruttore a carico a vuoto, un recloser e un sezionatore.È progettato per l'uso nelle reti di distribuzione a 10 e 13 kV, in particolare nelle reti elettriche urbane e rurali.

I componenti principali dell'interruttore ZW20-12 ((F) includono un interruttore a vuoto, un regolatore CH-40 e un trasformatore di tensione esterna.L'interruttore di vuoto è responsabile dell'interruzione e della realizzazione di circuiti elettrici, mentre il regolatore CH-40 fornisce funzioni di protezione e controllo intelligenti.

Caratteristiche del regolatore:

I controllori terminali intelligenti hanno funzioni quali protezione, controllo automatico, ispezione/richiesta, comunicazione e gestione del software.

1.Funzionalità completa:

• Implementare perfettamente varie funzioni come la protezione del circuito, il telecomando, l'allarme e il monitoraggio remoto.

2- Basso costo e praticità:

• Non è necessario alcun investimento hardware di comunicazione nelle reti GSM, basta acquistare una scheda SIM e attivare i servizi SMS.

3- Misure di sicurezza multiple:

• Utilizzare telefoni cellulari designati, crittografare le informazioni, verificare le password e altre misure di sicurezza.

• Il modulo GSM può specificare un numero di cellulare e accettare solo comandi dal telefono collegato.

• I messaggi di comunicazione per il telecomando e altri comandi sono crittografati.

• Segue un metodo di controllo remoto preimpostato-conferma-esecuzione-verifica per garantire la sicurezza del controllo del sistema e prevenire malfunzionamenti.

4.Semplice configurazione del sistema:

• Non è necessario installare linee di comunicazione o linee di debug.

• Basta installare correttamente il terminale di monitoraggio intelligente SMS, inserire la scheda SIM, impostare il numero di cellulare designato e il sistema inizierà a funzionare.

5.Monitoraggio mobile in qualsiasi momento, ovunque:

• Il monitoraggio e la visualizzazione in tempo reale possono essere effettuati in qualsiasi luogo con un segnale, senza la necessità di personale di sorveglianza.


Caratteristica:

1.Alta capacità di rottura: è in grado di interrompere correnti di errore elevate e proteggere il sistema elettrico da condizioni di sovraccarico.

2Progettazione compatta: l'interruttore è progettato per essere compatto e risparmiare spazio, rendendolo adatto a vari ambienti di installazione.

3Performance affidabile: la tecnologia dell'interruttore a vuoto utilizzata nell'interruttore garantisce operazioni di commutazione affidabili e esigenze minime di manutenzione.

4.Lunga durata elettrica e meccanica: l'interruttore è progettato per avere una lunga durata operativa, con elevata resistenza e durata.

5.Funzionalità di protezione: può includere caratteristiche quali protezione da sovraccarico, protezione da cortocircuito e altre misure di protezione per salvaguardare il sistema elettrico.

6Controllo e monitoraggio a distanza: alcuni modelli della serie ZW20 possono offrire funzionalità di controllo e monitoraggio a distanza, consentendo un comodo funzionamento e monitoraggio dello stato.




Condizioni ambientali:

1.L'interruttore automatico a vuoto ZW20-12(F) è progettato per funzionare in modo affidabile in un ampio intervallo di temperatura dell'aria ambiente, da -40 °C a +70 °C.Questa tolleranza alla temperatura assicura che l'interruttore funzioni in modo efficace in varie condizioni climatiche.

2.L'interruttore è adatto all'installazione ad altitudini non superiori a 3000 metri sul livello del mare.

3L'interruttore ZW20-12F è costruito per resistere alla contaminazione dell'aria ambiente causata da polvere, fumo, gas corrosivi, vapore o spruzzo di sale.È progettato per soddisfare gli standard di livello di contaminazione di classe IV, garantendo che l'interruttore rimanga resistente e funzionale anche in ambienti difficili e corrosivi.

4.Con una tolleranza massima della velocità del vento di 34 m/s (equivalente a 700 Pa sulla superficie del cilindro), l'interruttore può resistere a forti venti senza compromettere le sue prestazioni o la sua stabilità.Questa resistenza alla velocità del vento garantisce il funzionamento affidabile dell'interruttore in condizioni meteorologiche estreme.

5L'interruttore è progettato per ridurre al minimo l'impatto delle vibrazioni esterne o dei movimenti del terreno sulle sue prestazioni.La sua costruzione e i suoi meccanismi interni sono progettati per assorbire e smorzare le vibrazioni, garantendo che l'interruttore non sia influenzato da disturbi esterni.

6.L'interruttore ZW20-12 ((F) è progettato per limitare le interferenze elettromagnetiche indotte (EMI) nel sistema secondario.,garantire che l'interruttore non generi eccessivi disturbi elettromagnetici che potrebbero interferire con il funzionamento di altre apparecchiature collegate.




Parametri tecnici:

Parametro tecnico del regolatore:
