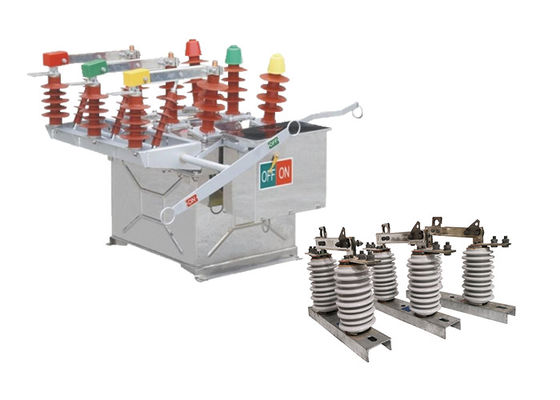

Interruttore di circuito a vuoto ad alta tensione AC Interruttore di circuito automatico/manuale intelligente compatibile con un gancio monofase

Interruttore di circuito a vuoto ad alta tensione AC Interruttore di circuito automatico/manuale intelligente compatibile con un gancio monofase

Descrizione del prodotto:

L'interruttore a vuoto ad alta tensione esterno ZW8-12 è adatto a interruttori ad alta tensione esterna a CA a tre fasi con una tensione nominale di 12 kV e una frequenza nominale di 50 Hz.È utilizzato principalmente nei sistemi di distribuzione delle reti elettriche urbane e rurali a 10 kV per accendere o spegnere le correnti di carico e le correnti di guasto di corto circuitoÈ uno dei prodotti più utilizzati, maturi e stabili nel sistema energetico.

Il gancio GW9-10 è un tipo di interruttore elettrico utilizzato nei sistemi di alimentazione ad alta tensione per isolare sezioni della rete a fini di manutenzione o sicurezza.L'interruttore è tipicamente montato su un palo o su un'altra struttura di supporto e viene utilizzato per scollegare una linea elettrica aerea dal resto del sistema.

I ganci sono progettati per gestire elevate tensioni e correnti e sono spesso installati in luoghi esterni.Sono costituiti da un insieme di contatti stazionari e mobili separati da un intervallo d'ariaQuando l'interruttore è in posizione chiusa, i contatti sono in contatto tra loro, permettendo la corrente di fluire attraverso il circuito.interrompere il flusso di corrente attraverso il circuito e isolarlo dal resto del sistema.

I ganci sono una componente importante della sicurezza e dell'affidabilità del sistema di alimentazione e sono progettati per funzionare in diverse condizioni ambientali.Sono spesso soggetti a rigorosi test e requisiti di certificazione per garantire che soddisfino gli standard del settore per prestazioni e sicurezza.

I ganci sono comunemente utilizzati nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono utilizzati anche come dispositivi di sicurezza per proteggere i lavoratori dai pericoli elettrici, come il contatto accidentale con parti attive del sistema.

Doppio effetto dell'uso quando il interruttore di isolamento della serie GW9-10 può essere utilizzato con gli interruttori a vuoto!!

Caratteristica:

1.Il interruttore a vuoto AC ad alta tensione per esterni ZW8-12 presenta una maggiore capacità anti-inquinamento, con isolamento interno progettato sia per l'isolamento dell'aria che per l'isolamento composito in resina epossidica.Questo sistema di isolamento aiuta a proteggere l'interruttore da inquinanti ambientali, garantendo il suo funzionamento affidabile anche in condizioni esterne inquinanti o difficili.

2L'interruttore ZW8-12 è equipaggiato con un meccanismo di accumulo di energia del missile che utilizza l'energia accumulata per far funzionare l'interruttore in modo efficiente.consentire operazioni di cambio rapide e affidabiliIl meccanismo di stoccaggio dell'energia del missile migliora le prestazioni e l'affidabilità complessive dell'interruttore.

3.L'interruttore ZW8-12 può essere configurato con un interruttore di separazione unilaterale (lato sinistro) o bilaterale, insieme a un PT esterno (Potential Transformer).Questa flessibilità consente opzioni di installazione versatili basate su requisiti specifici del sistemaL'interruttore di separazione unilaterale o bilaterale consente un facile isolamento dell'interruttore dal sistema di alimentazione, mentre il PT esterno facilita la misurazione e il monitoraggio accurati della tensione.


Condizione:

1Temperatura ambiente: l'interruttore è progettato per funzionare in un intervallo di temperatura compreso tra -15°C e +40°C.Ciò significa che può funzionare efficacemente in ambienti con temperature fino a -15°C e fino a +40°C..

2Pressione del vento: l'interruttore può resistere a pressioni del vento fino a 700 Pa, equivalente a una velocità del vento di 34 m/s.Questo assicura che l'interruttore rimanga stabile e non influenzato da forti venti.

3.Altitudine: l'interruttore è adatto per l'installazione ad altitudini fino a 1000 m sul livello del mare ed è progettato per funzionare in modo affidabile in questo intervallo.

4Intensità sismica: l'interruttore è progettato per resistere alle attività sismiche con un livello di intensità fino a 8 sulla scala di intensità sismica.Questo garantisce che rimanga operativo e non influenzato da vibrazioni sismiche fino a questo livello.

Applicazione

1.Reti di distribuzione di energia: l'interruttore ZW8-12 può essere utilizzato in reti di distribuzione a media tensione, come sottostazioni, per proteggere trasformatori, alimentatori,con una lunghezza massima non superiore a 50 mmEsso garantisce un funzionamento affidabile e sicuro del sistema di distribuzione.

2Impianti industriali: le industrie come le fabbriche, le strutture chimiche e le operazioni minerarie spesso utilizzano l'interruttore ZW8-12 per proteggere attrezzature e macchinari critici.Fornisce protezione contro guasti per motori, generatori, interruttori e altri sistemi elettrici industriali.

3Edifici commerciali: l'interruttore ZW8-12 è comunemente installato in edifici commerciali, compresi complessi di uffici, centri commerciali, ospedali e istituti educativi.Protegge i sistemi di distribuzione elettrica, sistemi HVAC, ascensori, circuiti di illuminazione e altre infrastrutture essenziali degli edifici.

4.Sistemi di energia rinnovabile: con l'adozione crescente di fonti di energia rinnovabili come l'energia eolica e solare,l'interruttore ZW8-12 è utilizzato per proteggere gli impianti di energia rinnovabile a media tensioneGarantisce una sicura disconnessione dell'energia generata da fonti rinnovabili durante guasti o operazioni di manutenzione.

5Progetti infrastrutturali: l'interruttore ZW8-12 è adatto a progetti infrastrutturali quali ferrovie, aeroporti e impianti di trattamento delle acque.compresi i sistemi di potenza di trazione, sistemi di illuminazione, stazioni di pompaggio e circuiti di controllo.

6Centri dati: i centri dati richiedono una protezione elettrica affidabile e robusta.L'interruttore ZW8-12 è comunemente utilizzato nei sistemi di distribuzione a media tensione all'interno dei data center per proteggere i server critici, sistemi di alimentazione di riserva, infrastrutture di raffreddamento e alimentatori ininterrotti (UPS).

7.Istituzioni petrolifere e del gas: nell'industria petrolifera e del gas, l'interruttore ZW8-12 è utilizzato in sistemi elettrici a media tensione per la protezione e il controllo di pompe, compressori, motori,e altre attrezzature nelle raffinerie, piattaforme offshore e impianti a peline.

Struttura:

1.Involucro: l'interruttore è collocato in un rivestimento robusto in materiali di alta qualità, come acciaio o alluminio.La custodia fornisce protezione meccanica e isolamento per i componenti interni.

2Meccanismo di funzionamento: il meccanismo di funzionamento è responsabile dell'apertura e della chiusura dei contatti dell'interruttore.Il meccanismo di funzionamento assicura un funzionamento regolare e affidabile dell'interruttore.

3.Interruttore di vuoto: l'interruttore di vuoto è il componente principale dell'interruttore di circuito. È una camera sigillata piena di vuoto di alta qualità. Quando l'interruttore di circuito è chiuso, l'interruttore di vuoto viene riempito con un'interruttore di alta qualità.i contatti sono in contatto tra loro all'interno dell'interruttore a vuotoQuando l'interruttore ha bisogno di interrompere la corrente, l'interruttore a vuoto crea un mezzo altamente affidabile per spegnere l'arco, spegnendo l'arco in modo efficace.

4Contatti: i contatti degli interruttori sono responsabili del trasporto e dell'interruzione della corrente elettrica.Quando l'interruttore è chiusoQuando l'interruttore è aperto, i contatti si separano, interrompendo il flusso di corrente.

5.Arc Chutes: gli arc chutes sono progettati per facilitare la rapida ed efficace estinzione dell'arco che si forma durante l'interruzione del circuito.Sono posizionati intorno ai contatti e utilizzano varie tecniche di spegnimento dell'arco, come il blocco magnetico o la scissione dell'arco, per garantire un'efficiente estinzione dell'arco.

6.Materiali isolanti: i materiali isolanti, come la porcellana o i materiali compositi, sono utilizzati per fornire isolamento e supporto ai componenti interni dell'interruttore.Aiutano a mantenere le autorizzazioni elettriche richieste e a prevenire i flashover.

7Dispositivi di controllo e protezione: l'interruttore può includere dispositivi di controllo e protezione, quali bobine di accensione, interruttori ausiliari e relè.come il telecomando, rilevamento dei guasti e coordinamento con altri dispositivi di protezione del sistema elettrico.

8Termini: l'interruttore è dotato di terminali per il collegamento dei conduttori elettrici in entrata e in uscita.Questi terminali consentono di integrare l'interruttore nel sistema di distribuzione elettrica.

Parametro tecnico:

ZW8-12


GW9-10
