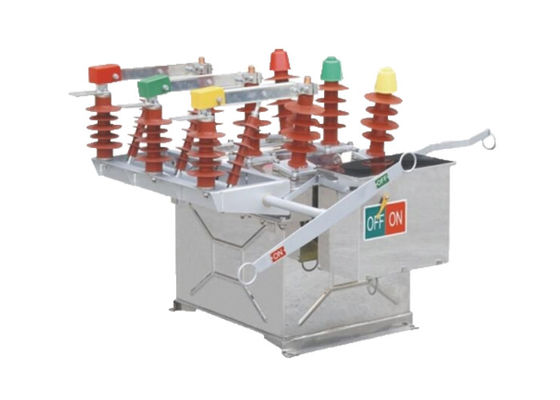

12 kV 630A interruttore elettrico ad alta tensione a vuoto con funzionamento efficiente per sottostazioni all'aperto

12 kV 630A interruttore elettrico ad alta tensione a vuoto con funzionamento efficiente per sottostazioni all'aperto

Descrizione del prodotto:

L'interruttore ZW8-12 è stato progettato in conformità con gli standard internazionali ed è fabbricato utilizzando tecnologie avanzate.con una tensione di carica di 20 V o più.

L'interruttore è composto da diversi componenti chiave, tra cui l'interruttore a vuoto, il meccanismo di funzionamento e il sistema di controllo.L'interruttore a vuoto è il cuore dell'interruttore e è responsabile dell'interruzione della corrente elettricaÈ progettato per funzionare nel vuoto, il che aiuta a prevenire l'arco e garantisce un funzionamento affidabile.

Il meccanismo di funzionamento è responsabile dell'apertura e della chiusura dell'interruttore e può essere azionato manualmente o elettricamente.Il sistema di controllo monitora l'interruttore e fornisce feedback all'operatore, permettendo loro di monitorare lo stato dell'interruttore e rilevare eventuali guasti.

L'interruttore ZW8-12 è progettato per essere altamente affidabile e richiede una manutenzione minima.con una lunghezza massima non superiore a 20 mm,.




 Caratteristica:

1L'interruttore automatico a vuoto ZW8-12 è progettato con capacità anti-inquinamento, il che significa che è in grado di funzionare in modo affidabile anche in ambienti con alti livelli di inquinamento.come aree con polveri pesanti o emissioni industrialiL'isolamento interno è progettato per resistere a tale inquinamento e mantenere i livelli di isolamento richiesti.che fornisce proprietà di isolamento migliorate e migliora le prestazioni complessive dell'interruttore.
2.L'interruttore è dotato di un meccanismo di funzionamento per lo stoccaggio dell'energia dei missili.Questo meccanismo di funzionamento immagazzina energia meccanica che può essere rilasciata rapidamente per aprire o chiudere i contatti dell'interruttoreIl meccanismo di accumulo dell'energia del missile è progettato per un funzionamento efficiente ed affidabile, garantendo una rapida ed efficace commutazione dell'interruttore.
3.L'interruttore ZW8-12 può essere dotato di un interruttore di separazione unilaterale (lato sinistro) o bilaterale.Ciò consente flessibilità nella configurazione e installazione dell'interruttore nel sistema di interruttoriInoltre, può essere dotato di un PT esterno (Potential Transformer), che viene utilizzato per la misurazione e il controllo della tensione.Il PT esterno facilita il monitoraggio accurato della tensione e aiuta a garantire il corretto funzionamento dell'interruttore nel sistema ad alta tensione.



Vantaggi:

1.CT23 Meccanismo di funzionamento a molla con accumulo di energia: l'interruttore ZW8-12 è dotato del meccanismo di funzionamento a molla con accumulo di energia di tipo CT23.Questo meccanismo utilizza l'energia meccanica immagazzinata nelle molle per facilitare l'apertura e la chiusura dei contatti del interruttoreEsso offre flessibilità di funzionamento, consentendo un funzionamento motorizzato o manuale a seconda delle esigenze specifiche dell'applicazione.

2.ZW8-12G Combined Breaker: il modello ZW8-12G è un interruttore combinato costituito dall'interruttore di circuito ZW8-12 e da un isolante.fornire la capacità di isolare specifiche sezioni di una rete di distribuzione di energia a fini di manutenzione o di identificazione dei guasti.

3.Trifase montata in una struttura di serbatoio: L'interruttore ZW8-12 dispone di un trifase montato in una struttura di serbatoio.Ciò significa che i componenti del interruttore per ciascuna fase sono racchiusi in un serbatoio comuneIl serbatoio fornisce protezione meccanica e migliora la robustezza complessiva dell'interruttore.

4.Camera di estinzione dell'arco di vuoto e materiale isolante: all'interno del serbatoio metallico, l'interruttore ZW8-12 incorpora una camera di estinzione dell'arco di vuoto a tre fasi.Questa camera spegne efficacemente gli archi elettrici che si verificano durante l'interruzione del circuitoInoltre, l'interruttore utilizza materiali isolanti, quali SMC (compound di stampaggio a foglio), per garantire l'isolamento tra le fasi e da fase a fase,migliorare la sua resistenza isolante complessiva.

5Performance affidabile e elevata resistenza isolante: L'interruttore ZW8-12 è noto per le sue prestazioni affidabili e la sua elevata resistenza isolante.È progettato e testato per soddisfare severi standard di prestazioneL'elevata resistenza isolante migliora la capacità dell'interruttore di resistere e isolare le tensioni elettriche,contribuire alla sicurezza e affidabilità del sistema elettrico.




Caratteristiche:

Funzione di protezione del microcomputer

1Ha una funzione di protezione della corrente in tre fasi: corsa veloce, corsa veloce a tempo limitato e protezione da sovraccarico.

2- impostazione flessibile delle caratteristiche di tempo veloce e lento.

3Gli utenti possono impostare i valori di protezione e i ritardi.

Funzione di chiusura

1.Possono essere impostate fino a tre operazioni di chiusura.

2Gli utenti possono scegliere liberamente il numero di operazioni di riconchiusura e i diversi intervalli di riconchiusura.

3. Ha funzioni di accelerazione prima della riconclusione, accelerazione dopo la riconclusione e selezione di coordinamento sequenziale.

Funzione di ricostruzione della rete

1.Include il blocco di sottovoltaggio, il blocco automatico, il blocco a breve termine, il blocco continuo, il blocco a bassa tensione, il ripristino automatico, l'attivazione a breve termine del valore di protezione in standby,e attivazione continua del valore di protezione in standby.

2Il controllo intelligente distribuito può essere realizzato in base alla funzione preimpostata durante il funzionamento della rete ad anello.

3.Quando si verifica un guasto della rete, essa elimina automaticamente il guasto, isola l'area di guasto, trasferisce automaticamente l'alimentazione e ripristina l'alimentazione nell'area non danneggiata.

Condizione:

Temperatura ambiente:-40°C~+70°C (temperatura media giornaliera non superiore a +40°C)

Altitudine: > 1000 m (massimo 3000 m)

Umidità ambientale:Umidità relativa media giornaliera non superiore al 95%, media relativa mensile

Livello di inquinamento: Livello IV

Velocità massima del vento: 700 Pa (equivalente a 35 m/s)

Intensità del terremoto: livello 8
