Descrizione del prodotto:

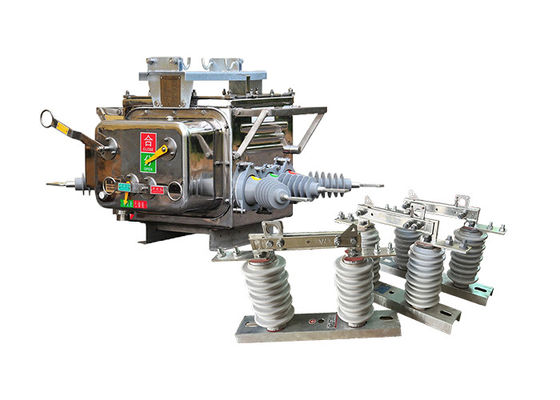

L'interruttore ad alta tensione ZW20-12 ((F) è un nuovo prodotto che combina molteplici funzioni in un unico dispositivo intelligente.interruttore di carico a vuoto, recloser e sezionatori, offrendo versatilità ed efficienza in varie applicazioni.

I componenti principali dell'interruttore di carico limite comprendono un interruttore di vuoto, un regolatore CH-40 e un trasformatore di tensione esterna.mentre il controller CH-40 fornisce una protezione avanzata, funzioni di controllo e di comunicazione, un trasformatore di tensione esterno, opzionale per le reti anteriori di distribuzione automatizzata,può essere utilizzato per collegamenti bilaterali PT (potenziale trasformatore).

Questo prodotto è ampiamente utilizzato nelle reti a anello spaziale delle reti elettriche urbane e rurali a 10 kV e 13 kV.e dispositivo di commutazione automatica per l'implementazione del carico di linea nelle reti ad anelloInoltre, può funzionare come interruttore di confine (comunemente conosciuto come un cane da guardia) nelle linee di alimentazione elettrica di ramificazione, nonché come recloser e sezionatori nelle reti di distribuzione aeree.

L'interruttore di carico limite offre funzionalità di gestione remota, consentendo un monitoraggio e un controllo efficienti.facilitare l'integrazione senza soluzione di continuità nei sistemi di automazione della distribuzione.

Il dispositivo utilizza meccanismi di rilevamento e di giudizio affidabili, compresa la capacità di rilevare correnti a sequenza zero a livello di mA e correnti di cortocircuito tra le fasi.Questo consente la rimozione automatica di guasti di messa a terra monofase e guasti di cortocircuito fase-fase, migliorando le capacità di gestione dei guasti del sistema.

L'interruttore principale dell'interruttore a vuoto ad alta tensione utilizza la tecnologia dell'arco di vuoto, mentre il sistema di isolamento incorpora isolamento a gas misto SF6 e N2.Il prodotto è dotato di sigillatura a gasIl compartimento interno è riempito di gas misto SF6 e N2,che impedisce le perdite e garantisce che le prestazioni del dispositivo non siano influenzate dall'ambiente esterno.

Il meccanismo di funzionamento della molla del interruttore a vuoto ad alta tensione è stato progettato con l'obiettivo di miniaturizzare e ottimizzare le prestazioni.risultante in una maggiore affidabilità di azione rispetto ai meccanismi di molla tradizionaliQuesto miglioramento della progettazione migliora l'efficienza operativa complessiva e la durata del dispositivo.

L'interruttore di disconnessione esterno GW9-10 è un interruttore elettrico utilizzato per disconnettere un circuito dalla sua fonte di alimentazione.È tipicamente utilizzato nei sistemi di trasmissione e distribuzione di energia ad alta tensione per consentire al personale di manutenzione di lavorare in sicurezza sull'attrezzatura senza il rischio di elettrocuzione.

Disconnettore elettrico ad alta tensione ha una lama o un contatto che può essere aperto o chiuso ruotando il palo, che accende o disattacca il circuito.Il palo di solito ha un materiale non conduttivo per isolare l'operatore dall'alta tensione.

Gli interruttori di disconnessione esterni sono disponibili in vari disegni e dimensioni, a seconda della tensione e della corrente del circuito che intendono controllare.Sono spesso montati su un palo o su una struttura e sono comunemente utilizzati insieme ad altri dispositivi di protezione, come interruttori e fusibili, per garantire la sicurezza e l'affidabilità del sistema elettrico.


Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.

Caratteristiche del regolatore:

1. Con 485 / 232 interfaccia di comunicazione, o tramite fibra ottica, wireless remote monitoring; funzione di accelerazione dopo la riconclusione: quando lo switch è pesante

2. in caso di guasto permanente, accelerazione automatica;

3. controllo remoto / chiusura manuale per accelerare il viaggio, e bloccare il ricloser: l'utente ripara la linea dopo l'alimentazione, se si dimentica di rimuovere l'interruttore di messa a terra

Il tripping deve essere accelerato;

4. 3 tempi di ritardo di chiusura possono essere regolati;

Il circuito di chiusura del trip adotta il disegno di anti-misoperation e ha la funzione di anti-tripping.

5La corrente a sequenza zero può distinguere le falle interne dalle falle esterne.

6L'interruttore del telecomando e' progettato per evitare un malfunzionamento.



Condizione:

Temperatura dell'aria ambiente: da -40°C a +70°C.

Altitudine: non superiore a 3000 m sul livello del mare.

L'aria circostante può essere contaminata da polvere, fumo, gas corrosivi, vapore o nebbia di sale.

La velocità del vento non deve superare i 34 m/s (equivalente a una pressione di 700 Pa sulla superficie cilindrica).

Le vibrazioni o l'attività sismica provenienti da apparecchiature esterne di commutazione e controllo possono essere trascurate.

L'ampiezza delle interferenze elettromagnetiche indotte nel sistema secondario non supera 1,6 kV.




Caratteristica:

1.Alta capacità di rottura: è in grado di interrompere correnti di errore elevate e proteggere il sistema elettrico da condizioni di sovraccarico.

2Progettazione compatta: l'interruttore è progettato per essere compatto e risparmiare spazio, rendendolo adatto a vari ambienti di installazione.

3Performance affidabile: la tecnologia dell'interruttore a vuoto utilizzata nell'interruttore garantisce operazioni di commutazione affidabili e esigenze minime di manutenzione.

4.Lunga durata elettrica e meccanica: l'interruttore è progettato per avere una lunga durata operativa, con elevata resistenza e durata.

5.Funzionalità di protezione: può includere caratteristiche quali protezione da sovraccarico, protezione da cortocircuito e altre misure di protezione per salvaguardare il sistema elettrico.

6Controllo e monitoraggio a distanza: alcuni modelli della serie ZW20 possono offrire funzionalità di controllo e monitoraggio a distanza, consentendo un comodo funzionamento e monitoraggio dello stato.

Applicazione:

1Edifici commerciali: l'interruttore è utilizzato in edifici commerciali, compresi centri commerciali, complessi di uffici e ospedali, per una distribuzione di energia affidabile e sicura.Garantisce un'efficiente commutazione dei carichi e protegge i carichi elettrici critici.

2.Sistemi di energia rinnovabile: l'interruttore ZW20 è adatto a sistemi di energia rinnovabile, come centrali solari e parchi eolici.Facilita la commutazione e la protezione dei circuiti a media tensione in questi sistemi.

3.Elettrificazione ferroviaria: l'interruttore è utilizzato nei progetti di elettrificazione ferroviaria per controllare e proteggere l'alimentazione delle reti ferroviarie.Garantisce una distribuzione di energia affidabile e sicura per le operazioni ferroviarie.

4.Interruttore di disconnessione e interruttore di contatto: l'interruttore ZW20-12 ((F) può essere utilizzato come interruttore di disconnessione o come interruttore di contatto nella configurazione della rete anulare dei sistemi di distribuzione dell'energia.Consente l'apertura e la chiusura dei circuiti durante le condizioni di manutenzione o di guasto.

5Dispositivo di commutazione automatica: funge da dispositivo di commutazione automatica, consentendo l'implementazione di commutazione di carico nella configurazione della rete anulare.Questa caratteristica migliora la flessibilità e l'efficienza della distribuzione dell'energia.

Parametri tecnici:

ZW20-12 ((F)
