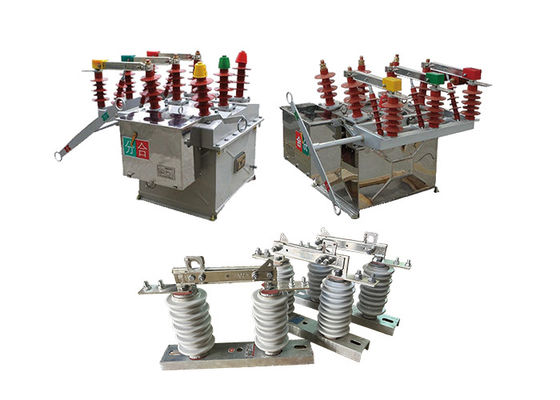

Interruttore di circuito esterno a vuoto nella sottostazione 630A/1250A con 3 poli

Interruttore di circuito esterno ad alta tensione ad alta efficienza utilizzato da sistemi industriali con interruttore a gancio

Descrizione del prodotto:

L'interruttore a vuoto ad alta tensione AC esterno ZW8-12 è adatto per interruttori ad alta tensione AC esterno a tre fasi con una tensione nominale di 12 kV e una frequenza nominale di 50 Hz.È utilizzato principalmente nei sistemi di distribuzione delle reti elettriche urbane e rurali a 10 kV per accendere o spegnere le correnti di carico e le correnti di guasto di corto circuitoÈ uno dei prodotti più utilizzati, maturi e stabili nel sistema energetico.

L'interruttore a gancio GW9-10 è un tipo di dispositivo portatile utilizzato per isolare e mettere a terra le linee di distribuzione elettrica per manutenzione, riparazione o scopi di emergenza.È uno strumento versatile che può essere utilizzato in varie applicazioni, comprese le linee aeree di distribuzione, le sottostazioni e gli impianti industriali.

È progettato per essere azionato da una sola persona, rendendolo facile da usare e da manovrare.con una lunghezza massima di 20 mm o più, che consentono all'utente di svolgere una varietà di compiti, come l'apertura o la chiusura di interruttori e linee di messa a terra.

L'interruttore a gancio è progettato per fornire una rottura visibile nel circuito elettrico, che aiuta a proteggere dal contatto accidentale con apparecchiature alimentate.È anche progettato per resistere a condizioni ambientali difficili, come forti venti, pioggia e neve, che lo rende adatto per l'uso in ambienti esterni.

Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.

Caratteristica:

Funzione di protezione del microcomputer

1Ha una funzione di protezione della corrente in tre fasi: corsa veloce, corsa veloce a tempo limitato e protezione da sovraccarico.

2- impostazione flessibile delle caratteristiche di tempo veloce e lento.

3Gli utenti possono impostare i valori di protezione e i ritardi.

Funzione di chiusura

1.Possono essere impostate fino a tre operazioni di chiusura.

2Gli utenti possono scegliere liberamente il numero di operazioni di riconchiusura e i diversi intervalli di riconchiusura.

3. Ha funzioni di accelerazione prima della riconclusione, accelerazione dopo la riconclusione e selezione di coordinamento sequenziale.

Funzione di ricostruzione della rete

1.Include il blocco di sottovoltaggio, il blocco automatico, il blocco a breve termine, il blocco continuo, il blocco a bassa tensione, il ripristino automatico, l'attivazione a breve termine del valore di protezione in standby,e attivazione continua del valore di protezione in standby.

2Il controllo intelligente distribuito può essere realizzato in base alla funzione preimpostata durante il funzionamento della rete ad anello.

3.Quando si verifica un guasto della rete, essa elimina automaticamente il guasto, isola l'area di guasto, trasferisce automaticamente l'alimentazione e ripristina l'alimentazione nell'area non danneggiata.


Struttura:

1Tecnologia di formazione a stretching una tantum basata sullo stampo: il rivestimento superiore dell'involucro è fabbricato utilizzando una tecnologia avanzata di formazione a stretching una tantum,che garantisce un elevato livello di resistenza meccanicaQuesta tecnologia consente inoltre una facile installazione, oltre ad essere resistente alla ruggine e alla corrosione.Gli utenti hanno la possibilità di scegliere tra l'acciaio inossidabile o il trattamento a spruzzo di lamiere di acciaio di alta qualità.

2.Interruttore di disconnessione (opzionale): L'interruttore a vuoto ZW32-12 offre una funzione di interruttore di disconnessione opzionale.Funge da punto di disconnessione comodo e ben visibile durante la manutenzione della linea di distribuzionePer evitare errori di funzionamento, un dispositivo di blocco meccanico è incorporato tra l'interruttore di disconnessione e l'interruttore.Ciò garantisce una maggiore sicurezza e riduce al minimo il rischio di operazioni accidentali.

Applicazione

1Distribuzione dell'energia: gli interruttori esterni a vuoto sono ampiamente utilizzati nei sistemi di distribuzione dell'energia per interrompere e proteggere trasformatori di distribuzione, alimentatori e altre apparecchiature.Sono comunemente installati su pali esterni, sottostazioni e apparecchiature di commutazione.

2.Energia rinnovabile su scala di utilità: gli interruttori esterni a vuoto sono utilizzati in progetti di energia rinnovabile su scala di utilità, come parchi eolici e solari, per cambiare e proteggere inverter e altre apparecchiature.

3.Sistemi ferroviari: gli interruttori esterni a vuoto sono utilizzati nei sistemi ferroviari, come i sistemi di segnalazione e le infrastrutture ferroviarie, per la commutazione e la protezione delle apparecchiature elettriche.

4Operazioni minerarie: gli interruttori di circuito a vuoto esterni sono utilizzati nelle operazioni minerarie per interrompere e proteggere le apparecchiature elettriche in ambienti esterni difficili.

5.Industria del petrolio e del gas: gli interruttori esterni a vuoto sono utilizzati nell'industria del petrolio e del gas per interrompere e proteggere le apparecchiature elettriche, come pompe, compressori e condotte.

Parametro tecnico:

ZW8-12


GW9-10
