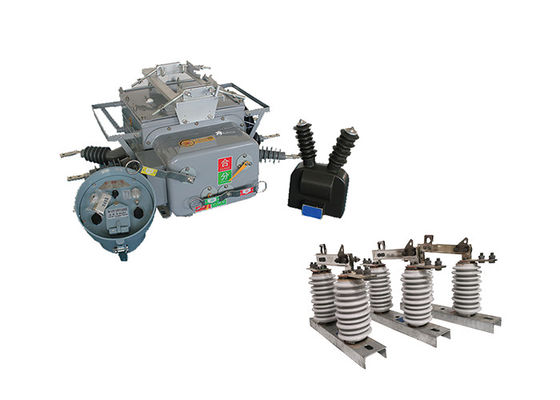

ZW20-12(F) Interruttore elettrico per il vuoto esterno 180 kg con disconnettorino di isolamento in porcellana

ZW20-12(F) Interruttore elettrico per il vuoto esterno 180 kg con disconnettorino di isolamento in porcellana

Descrizione del prodotto:


Il ZW20-12 ((F) Outdoor Vacuum Circuit Breaker è un dispositivo versatile e intelligente che combina le funzioni di un interruttore a vuoto, interruttore di carico a vuoto, ricoscatore e sezionatore.È progettato per l'uso nelle reti di distribuzione a 10 e 13 kV, in particolare nelle reti elettriche urbane e rurali.
I componenti principali dell'interruttore ZW20-12 ((F) includono un interruttore a vuoto, un regolatore CH-40 e un trasformatore di tensione esterna.L'interruttore di vuoto è responsabile dell'interruzione e della realizzazione di circuiti elettrici, mentre il regolatore CH-40 fornisce funzioni intelligenti di protezione e controllo.



Caratteristiche del regolatore:

1.Con 485 / 232 interfaccia di comunicazione, o tramite fibra ottica, wireless remote monitoring; funzione di accelerazione dopo la riconclusione;quando l'interruttore è pesanteAccelerazione automatica in caso di guasto permanente;
2- Interruttore a distanza, dovrebbe accelerare il decollo.
3.Tre richiusure / chiusure manuali per accelerare il inciampamento e chiusure di chiusura: l'utente invia potenza dopo aver riparato la linea, se si dimentica di rimuovere la messa a terra g tempo di ritardo può essere regolato;
4.Il circuito di chiusura del salto adotta una progettazione anti-malfunzionamento e ha una funzione anti-salto;
5. la corrente a sequenza zero può distinguere le falle interne e esterne;
6L'interruttore del telecomando e' progettato per evitare un malfunzionamento.



Applicazione:


1.Interruttore di disconnessione e interruttore di contatto: l'interruttore ZW20-12 ((F) può essere utilizzato come interruttore di disconnessione o come interruttore di contatto nella configurazione della rete anulare dei sistemi di distribuzione dell'energia.Consente l'apertura e la chiusura dei circuiti durante le condizioni di manutenzione o di guasto.
2Dispositivo di commutazione automatica: funge da dispositivo di commutazione automatica, consentendo l'implementazione di commutazione di carico nella configurazione della rete anulare.Questa caratteristica migliora la flessibilità e l'efficienza della distribuzione dell'energia.
3.Interruttore di confine: nelle ramificazioni dell'alimentazione elettrica, l'interruttore ZW20-12(F) può funzionare come interruttore di confine o "cagnolino da guardia"." Aiuta a monitorare e proteggere la linea di ramificazione contro guasti e condizioni anormali.
4.Recloser e Sectionalizer: l'interruttore può funzionare come recloser e sectionalizer nelle reti aeree di distribuzione.Ripristina automaticamente l'alimentazione dopo guasti temporanei e isola le sezioni difettose per ridurre al minimo l'impatto delle interruzioni.



Condizioni ambientali:

1Altitudine: 2000 metri
2.Temperatura ambiente: all'aperto -30°C~+55°C
La temperatura media annua più alta è di 20°C
Temperatura media giornaliera massima è di 30°C
3Umidità relativa: 95% (25°C)
4.Capacità sismica:accelerazione a livello del suolo 0,3 g
Accelerazione verticale a terra 0,15 g
Mentre agisce per tre onde sinusoidali
Fattore di sicurezza 1.67
5Intensità sismica: 7 gradi.
6. differenza massima di temperatura giornaliera:25°C
7.Posizione dell'installazione: punto di demarcazione di responsabilità dell'utente della linea aerea esterna da 10 kW
8Metodo di messa a terra: punto neutro non tocca, messa a terra della bobina di soppressione dell'arco e messa a terra a bassa resistenza



Parametri tecnici:



Doppio effetto dell'uso quando la serie GW9-10 isolatore può essere utilizzato con gli interruttori a vuoto.
