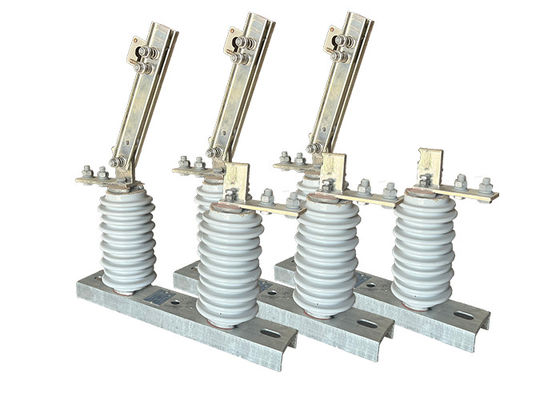

Isolatore di corrente alternata ad alta tensione Disconnettore Isolatore ceramico a fascia singola Disconnettore alimentato da gancio

Isolatore di corrente alternata ad alta tensione Disconnettore Isolatore ceramico a fascia singola Disconnettore alimentato da gancio

Descrizione del prodotto:

L'isolatore elettrico ad alta tensione, noto anche come interruttore di disconnessione o interruttore di isolamento, è un componente essenziale dei sistemi di alimentazione ad alta tensione.Serve allo scopo di scollegare o isolare una sezione specifica di un circuito elettrico dalla sua fonte di alimentazione.

La funzione principale dell'interruttore isolatore ad alta tensione è quella di interrompere fisicamente il circuito elettrico, creando una separazione tra l'apparecchiatura e la fonte di alimentazione.Questa disconnessione e questo isolamento consentono al personale di manutenzione di lavorare in sicurezza sull'apparecchiatura senza rischi di scosse elettriche.

A differenza di un interruttore a vuoto, l'isolatore elettrico ad alta tensione non fornisce capacità di spegnimento dell'arco.Non è progettato per interrompere o spegnere gli archi elettrici che possono verificarsi durante l'interruzione del circuito o in condizioni di guasto.

Nei sistemi di alimentazione ad alta tensione, l'isolatore elettrico ad alta tensione è spesso coordinato con un interruttore a vuoto.L'interruttore è responsabile per rilevare i guasti e scatenare per interrompere il flusso di corrente, mentre l'isolatore di disconnessione viene azionato per isolare fisicamente il circuito e indicare visivamente la disconnessione.

L'isolatore elettrico ad alta tensione svolge un ruolo fondamentale nel garantire la sicurezza del personale di manutenzione.l'isolatore di disconnessione viene azionato per aprire il circuito e creare un vuoto d'aria visibileQuesta azione conferma che l'apparecchiatura è disattivata e sicura per le attività di manutenzione.

Operazione:

1 Preparazione: prima di azionare l'interruttore, il circuito deve essere disattivato e adeguatamente messa a terra per evitare eventuali rischi elettrici.L'interruttore deve essere ispezionato per eventuali segni di danni o usura.
2 Chiusura dell'interruttore: per chiudere l'interruttore, l'operatore sposta manualmente o da remoto la maniglia dell'interruttore o la leva di controllo nella posizione chiusa.consentendo la corrente di fluire attraverso il circuito.
3 Aprire l'interruttore: per aprire l'interruttore, l'operatore sposta manualmente o da remoto la maniglia dell'interruttore o la leva di controllo nella posizione aperta.interrompere il flusso di corrente.
4 Gestione dell'arco: quando l'interruttore è aperto, può verificarsi un arco elettrico tra i contatti, che può essere pericoloso e causare danni all'interruttore.l'interruttore può essere equipaggiato con dispositivi quali paracadute ad arco o bobine di esplosione.
5 Sicurezza: gli operatori di interruttori di disconnessione ad alta tensione devono seguire adeguate procedure di sicurezza per prevenire i rischi elettrici.e seguendo le procedure di blocco/taggout.

Struttura:

Questo prodotto è composto da base (piastra), post isolante, parte conduttiva e dispositivo di blocco.e l'altra estremità del coltello è collegata separatamente alla testa di contatto statica, e ogni lato è mantenuto in un buon stato di contatto dalla pressione della molla di compressione.ma favoriscono anche la riduzione dell'aumento della temperatura, e migliorare la resistenza meccanica del coltello, rendendo la stabilità termica dinamica contro corto circuito.Le parti di blocco installate all'estremità non rotante del coltello di contatto e il gancio di blocco statico sul contatto statico costituiscono il dispositivo di blocco di apertura, che si blocca automaticamente quando il freno è chiuso, in modo che il coltello del freno non cadrà da solo a causa del proprio peso o dell'azione dell'energia elettrica,causare l'apertura del freno senza causa.

Rischi per la sicurezza

1Shock elettrico: gli interruttori di disconnessione ad alta tensione possono produrre uno shock elettrico potenzialmente letale se non sono manipolati correttamente.Questo può accadere se l'interruttore non è adeguatamente isolato prima di essere aperto o se c'è un guasto nell'apparecchiatura.

2Arc flash: quando vengono aperti gli interruttori di disconnessione ad alta tensione, può verificarsi un arc flash, che può rilasciare una quantità significativa di energia sotto forma di calore, luce e pressione.danni agli occhi, e altre lesioni.

3Fallito dell'apparecchiatura: gli interruttori di disconnessione ad alta tensione possono fallire se non sono adeguatamente mantenuti o se sono sovraccaricati, con conseguenti danni all'apparecchiatura, incendi elettrici e altri rischi.

4Pericoli ambientali: gli interruttori di disconnessione ad alta tensione sono spesso collocati in ambienti esterni, dove possono essere esposti a condizioni meteorologiche estreme, come forti venti, forti piogge,e i fulminiTali condizioni possono creare ulteriori rischi per la sicurezza del personale che opera o mantiene l'apparecchiatura.

P.S.

Per ridurre al minimo i rischi associati agli interruttori di disconnessione ad alta tensione, è importante seguire adeguate procedure di sicurezza, compreso l'uso di adeguate attrezzature di protezione individuale,seguendo le procedure di blocco e tag-out, e assicurando che solo il personale qualificato e addestrato sia autorizzato a utilizzare e mantenere l'attrezzatura.La manutenzione e le prove regolari dell'apparecchiatura possono anche contribuire a ridurre il rischio di guasti e altri pericoli.

Applicazione:
