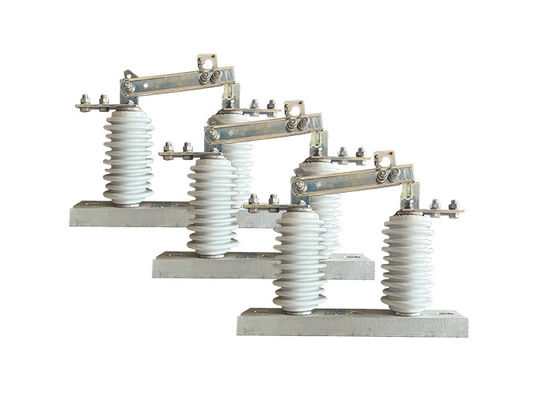

12kV 630A Loadbuster Disconnett Switch Facile utilizzo Isolatore elettrico usato all'aperto Altitudine massima 1000 metri

12kV 630A Loadbuster Disconnett Switch Facile utilizzo Isolatore elettrico usato all'aperto Altitudine massima 1000 metri

Descrizione del prodotto:

L'isolatore elettrico ad alta tensione è un tipo di interruttore elettrico utilizzato nei sistemi di alimentazione per isolare un circuito dal resto del sistema a fini di manutenzione o sicurezza.Il termine "verticale" indica l'orientamento dell'isolatore, che è montato verticalmente su una struttura di supporto.

Gli isolatori elettrici ad alta tensione sono comunemente utilizzati nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono progettati per gestire elevate tensioni e correnti e sono spesso installati in luoghi esterni.

Gli isolatori elettrici ad alta tensione sono costituiti in genere da un insieme di contatti stazionari e mobili separati da un intervallo d'aria.i contatti sono in contatto tra loroQuando l'isolatore viene aperto, i contatti vengono separati.interrompere il flusso di corrente attraverso il circuito e isolarlo dal resto del sistema.

Gli isolatori elettrici ad alta tensione sono una componente importante della sicurezza e dell'affidabilità del sistema di alimentazione e sono progettati per funzionare in diverse condizioni ambientali.Sono spesso soggetti a rigorosi test e requisiti di certificazione per garantire che soddisfino gli standard del settore per prestazioni e sicurezza.

Applicazione:

1Isolamento del circuito: gli isolatori elettrici ad alta tensione sono utilizzati principalmente per isolare sezioni di un sistema di alimentazione per lavori di manutenzione o riparazione.Ciò consente ai lavoratori di lavorare in sicurezza sul circuito isolato senza il rischio di elettrocuzione o altri rischi elettrici.

2Sicurezza: gli isolatori elettrici ad alta tensione sono utilizzati anche come dispositivo di sicurezza per proteggere i lavoratori e il pubblico dai pericoli elettrici.Isolatori elettrici ad alta tensione impediscono il contatto accidentale con parti in corrente del sistema e riducono il rischio di incidenti elettrici.

3Protezione da guasti: gli isolatori elettrici ad alta tensione possono anche essere utilizzati per proteggere il sistema di alimentazione da guasti, come cortocircuiti e sovraccarichi.Isolatori elettrici ad alta tensione impediscono che il guasto si diffonda in altre parti del sistema e causi ulteriori danni.

4.Commutazione: gli isolatori elettrici ad alta tensione possono essere utilizzati come dispositivo di commutazione per controllare il flusso di energia in un sistema.il flusso di potenza può essere diretto verso diverse parti del sistema in base alle esigenze.

5Test: gli isolatori elettrici ad alta tensione possono anche essere utilizzati per scopi di test, come per misurare la tensione o la corrente in un circuito o per testare le prestazioni di altri componenti del sistema.

Caratteristica:

1.Alta tensione: gli interruttori isolatori ad alta tensione sono progettati per resistere ad alti livelli di tensione, in genere da diverse migliaia di volt a diverse centinaia di migliaia di volt.

2.Struttura robusta: gli interruttori di isolamento ad alta tensione sono in genere realizzati in materiali altamente resistenti all'arco elettrico, alla corrosione e ad altre forme di danno, come la porcellana o il polimero.

3.Arc Chutes: molti interruttori isolatori ad alta tensione sono progettati con arc chutes, che aiutano a dissipare il calore generato dall'arco elettrico e a prevenire danni all'interruttore.

4.Interruttore di terra: alcuni interruttori di isolamento ad alta tensione sono dotati di un interruttore di terra, che fornisce un ulteriore livello di sicurezza mettendo a terra la sezione isolata del circuito.

5.Meccanismo di blocco: per evitare la chiusura accidentale dell'interruttore durante i lavori di manutenzione,molti interruttori di isolamento ad alta tensione sono dotati di un meccanismo di blocco che impedisce di chiudere l'interruttore fino a quando non siano state seguite tutte le procedure di sicurezza.

6Indicatori visivi: gli interruttori di isolamento ad alta tensione possono anche includere indicatori visivi, quali luci o bandiere,che forniscono una chiara indicazione se l'interruttore è in posizione aperta o chiusa.

Struttura:

1Corpo isolante in porcellana: il corpo isolante è il componente principale dell'isolatore ed è in genere realizzato in porcellana ad alta resistenza.È progettato per fornire isolamento elettrico tra il conduttore e la struttura di supporto, e viene modellato nella forma e dimensione desiderate.

2.Fittings metallici: gli accessori metallici sono fissati al corpo dell'isolatore e forniscono un mezzo per collegare l'isolatore al conduttore e alla struttura di supporto.Sono in genere realizzati in acciaio galvanizzato o in altro materiale resistente alla corrosione, e possono essere progettati con caratteristiche speciali come fessure o giunzioni a sfera per una facile installazione.

3.Compound di tenuta: un composto di tenuta viene utilizzato per sigillare la giunzione tra il corpo dell'isolatore e gli accessori metallici, impedendo all'umidità e ai contaminanti di entrare all'interno dell'isolatore.

4. Hardware: per fissare gli accessori metallici al corpo isolante e alla struttura di supporto vengono utilizzati hardware quali bulloni, dadi e lamine.

Cappucci di montaggio: i cappucci di montaggio sono utilizzati per proteggere i raccordi metallici da corrosione e danni e possono essere realizzati in plastica o altri materiali.

5Caratteristiche aggiuntive: a seconda dell'applicazione specifica, gli isolatori elettrici ad alta tensione in porcellana possono essere progettati con caratteristiche aggiuntive quali barriere isolanti, scariche d'arco,e interruttori di terra per migliorare le loro prestazioni e la sicurezza.

Condizione:

1.L'altitudine massima nella zona specificata non supera i 1000 metri sul livello del mare. Questa limitazione di altitudine è rilevante per l'installazione e il funzionamento dell'apparecchiatura.

2La temperatura dell'aria ambiente ha determinati limiti: la temperatura massima non deve superare +40°C e la temperatura minima può variare a seconda della zona specifica.la temperatura minima non deve scendere al di sotto di -30°C, mentre nelle zone di Paramos, non dovrebbe scendere al di sotto di -40°C.

3La pressione del vento non deve superare i 700 Pascal (Pa), corrispondente a una velocità del vento di circa 34 metri al secondo.Questo limite garantisce che l'apparecchiatura possa resistere alla forza esercitata dal vento senza compromettere la sua funzionalità o la sua integrità strutturale.

4L'intensità del sisma non deve superare gli 8 gradi, ossia l'intensità massima dell'attività sismica che l'apparecchiatura può sopportare senza danni.La scala specifica utilizzata per misurare l'intensità del terremoto può dipendere dalla regione o dal paese.

5L'ambiente di lavoro deve essere libero da frequenti e violente vibrazioni, il che garantisce che l'apparecchiatura rimanga stabile e funzionale in condizioni normali di funzionamento.Vibrazioni eccessive possono influenzare le prestazioni e la durata dell'isolatore.

6Gli isolatori di tipo ordinario devono essere installati in luoghi lontani da gas, fumo, deposizioni chimiche, nebbia di saline, polvere e altre sostanze esplosive o corrosive.Questi materiali possono avere effetti negativi sulle capacità di isolamento e di conduzione dell'isolatore, potenzialmente compromettendo le sue prestazioni e sicurezza.

7Gli isolatori a prova di inquinamento sono progettati per l'uso in aree con grave contaminazione.non deve essere presente alcuna sostanza esplosiva o materiale che possa causare un incendioQuesto requisito garantisce che l'isolatore rimanga sicuro e funzionale nonostante le difficili condizioni ambientali.

Parametri tecnici:
