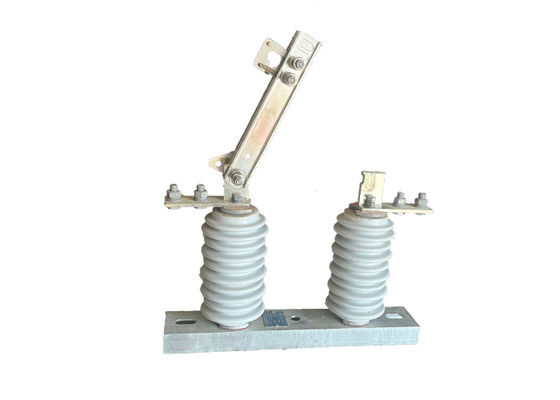

Isolatore elettrico a controllo automatico a 1 polo, installato per linee aeree di alimentazione
Descrizione del prodotto:
L'isolatore elettrico ad alta tensione è un interruttore elettrico utilizzato per isolare un circuito ad alta tensione monofase dalla sua fonte di alimentazione.È tipicamente utilizzato nei sistemi di distribuzione dell'energia per fornire un mezzo sicuro di disconnessione dell'energia a una sezione specifica del circuito a fini di manutenzione o riparazione.L'interruttore è costituito in genere da una serie di contatti che possono essere aperti o chiusi manualmente o automaticamente, a seconda dell'applicazione.la corrente può fluire attraverso il circuito, e quando l'interruttore è aperto, il circuito viene disconnesso dalla fonte di alimentazione.
L'interruttore di isolamento è in genere dotato di una serie di contatti che possono essere azionati manualmente o automaticamente, a seconda delle specifiche esigenze dell'applicazione e del sistema.Aprendo o chiudendo questi contatti, l'interruttore controlla il flusso di corrente nel circuito. Quando l'interruttore è chiuso, il circuito è collegato alla fonte di alimentazione, consentendo al flusso di corrente.il circuito è disconnesso dalla fonte di alimentazione, interrompendo efficacemente il flusso di corrente.
Vantaggi:
1Struttura semplice: l'interruttore di isolamento è progettato con una struttura semplice, che lo rende facile da capire e da usare.
Basso mantenimento: a causa della sua progettazione e costruzione, l'interruttore di isolamento richiede una manutenzione minima, riducendo la necessità di ispezioni e riparazioni frequenti.
2.Alta linearità di rottura e chiusura: l'interruttore di isolamento ha un'eccellente linearità di rottura e chiusura, garantendo un funzionamento regolare e affidabile durante le operazioni di commutazione.
3Alta affidabilità: l'interruttore è progettato per fornire prestazioni affidabili, riducendo al minimo il rischio di malfunzionamenti o guasti durante il funzionamento.
4.Comparabile alle norme internazionali: gli interruttori di isolamento della serie GW9-12 ((W) soddisfano o superano il livello di prodotti simili sia a livello nazionale che internazionale,garantire la sua compatibilità e competitività sul mercato.
Struttura:
1Corpo isolante in porcellana: il corpo isolante è il componente principale dell'isolatore ed è in genere realizzato in porcellana ad alta resistenza.È progettato per fornire isolamento elettrico tra il conduttore e la struttura di supporto, e viene modellato nella forma e dimensione desiderate.
2.Fittings metallici: gli accessori metallici sono fissati al corpo dell'isolatore e forniscono un mezzo per collegare l'isolatore al conduttore e alla struttura di supporto.Sono in genere realizzati in acciaio galvanizzato o in altro materiale resistente alla corrosione, e possono essere progettati con caratteristiche speciali come fessure o giunzioni a sfera per una facile installazione.
3.Compound di tenuta: un composto di tenuta viene utilizzato per sigillare la giunzione tra il corpo dell'isolatore e gli accessori metallici, impedendo all'umidità e ai contaminanti di entrare all'interno dell'isolatore.
4. Hardware: per fissare gli accessori metallici al corpo isolante e alla struttura di supporto vengono utilizzati hardware quali bulloni, dadi e lamine.
Cappucci di montaggio: i cappucci di montaggio sono utilizzati per proteggere i raccordi metallici da corrosione e danni e possono essere realizzati in plastica o altri materiali.
5Caratteristiche aggiuntive: a seconda dell'applicazione specifica, gli isolatori elettrici ad alta tensione in porcellana possono essere progettati con caratteristiche aggiuntive quali barriere isolanti, scariche d'arco,e interruttori di terra per migliorare le loro prestazioni e la sicurezza.
Suggerimenti di sicurezza:
1- effettuare test e manutenzioni di routine dell'interruttore per garantire il suo corretto funzionamento, comprese le prove della resistenza di isolamento dell'interruttore, la verifica del funzionamento degli interblocchi di sicurezza,e verificare eventuali riscaldamenti o vibrazioni anormali.
2.Implementare una procedura di blocco/taggout prima di eseguire lavori di manutenzione o riparazione dell'interruttore.Questa procedura consiste nel bloccare e contrassegnare l'interruttore per evitare un'energia accidentale durante l'esecuzione del lavoro, fornendo un ulteriore livello di sicurezza.
3.Fornire una formazione adeguata al personale che gestirà o lavorerà sull'interruttore.nonché i rischi potenziali associati alla commutazione.
4.Implementare un sistema completo di gestione della sicurezza che includa regolari audit di sicurezza, valutazioni dei pericoli e segnalazioni di incidenti.Questo approccio proattivo alla sicurezza aiuta a identificare e affrontare i potenziali rischi prima che causino incidenti o lesioni.
5.Assicurarsi che siano installati adeguati sistemi di ventilazione e raffreddamento per gli interruttori di isolamento ad alta tensione situati in spazi chiusi o confinati. 6.Un'adeguata ventilazione aiuta a dissipare il calore e impedisce che l'interruttore si surriscaldi, che può portare a malfunzionamenti o addirittura incendi.
Condizione:
1- L'altitudine non supera i 1000 metri.
2.Temperatura dell'aria ambiente: massimo + 40'C; minimo:Area generale -30'C, Paramos -40'C;
3.La pressione del vento non supera i 700 Pa. (corrispondente a una velocità del vento di 34 m/s);
4L' intensità del terremoto non supera gli 8 gradi.
5.La situazione di lavoro è priva di frequenti vibrazioni violente;
6Il sito di installazione di un isolante di tipo ordinario deve essere tenuto lontano da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polvere.
e altre sostanze esplosive e corrosive che influenzano gravemente l'isolamento e la capacità di conduzione dell'isolatore
7. Isolatore tipo a prova di inquinamento è applicabile a grave sporco area di conduzione, tuttavia, non dovrebbe essere alcuna materia esplosiva e le materie che causano il fuoco
Parametri tecnici:
| Numero di serie. |
Parametro |
Unità |
Dati |
| 1 |
Tensione nominale |
kV |
12 |
| 2 |
Corrente nominale |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a breve durata |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Livello di isolamento nominale |
L' ondata di fulmine resiste alla tensione (picco) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfrattura
(Positivo e negativo) |
85 |
Frequenza industriale resistenza alla tensione
(1 min)
(valore effettivo) |
Prova a secco/prova a umidità |
Polar-Terra |
42 ((Seco)
34 ((Umidità) |
| Interfrattura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Umidità) |
| 5 |
Resistenza del circuito principale |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo di vita meccanico |
tempi |
50 |
| 50 |
80
|
