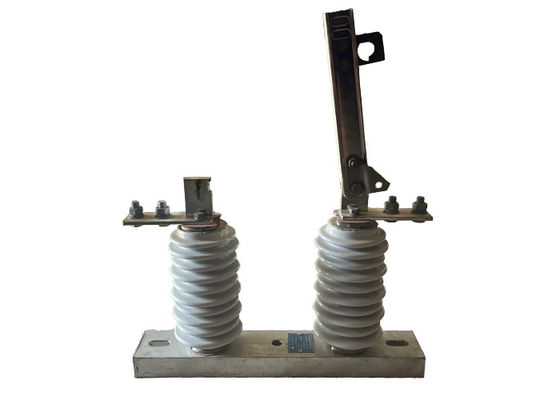

Isolatore elettrico ad alta tensione di facile installazione a singola fase utilizzato nel sistema di distribuzione elettrica all'aperto
Descrizione del prodotto:
L'isolatore elettrico ad alta tensione è un tipo di dispositivo portatile utilizzato per isolare e mettere a terra le linee di distribuzione elettrica per manutenzione, riparazione o scopi di emergenza.È uno strumento versatile che può essere utilizzato in varie applicazioni, comprese le linee aeree di distribuzione, le sottostazioni e gli impianti industriali.
L'isolatore elettrico ad alta tensione è progettato per essere azionato da una sola persona, rendendolo facile da usare e da manovrare.con una lunghezza di 20 mm o più ma non superiore a 20 mm, e una serie di accessori intercambiabili, che consentono all'utente di svolgere una varietà di compiti, come l'apertura o la chiusura di interruttori e linee di messa a terra.
L'isolatore elettrico è progettato per fornire una rottura visibile nel circuito elettrico, che aiuta a proteggere dal contatto accidentale con apparecchiature alimentate.È anche progettato per resistere a condizioni ambientali difficili, come forti venti, pioggia e neve, che lo rende adatto per l'uso in ambienti esterni.
Operazione:
1Quando l'isolatore elettrico HV è in posizione chiusa, i contatti dell'isolatore sono in contatto tra loro, consentendo la corrente di fluire attraverso il circuito.L'isolatore elettrico HV viene chiuso a mano o da remoto, a seconda del tipo di isolatore elettrico HV.
2Per isolare una sezione del sistema di alimentazione, è necessario aprire l'isolatore elettrico HV.Questo viene in genere fatto a mano o a distanza funzionamento dell'isolatore per separare i contatti e interrompere il flusso di corrente attraverso il circuito.
3.Una volta aperto l'isolatore elettrico HV, la sezione del sistema di alimentazione collegata all'isolatore è isolata dal resto del sistema.Questo consente di eseguire in modo sicuro lavori di manutenzione o riparazione sul circuito isolato.
4Quando i lavori di manutenzione o di riparazione sono terminati, l'isolatore elettrico HV può essere chiuso per ripristinare l'alimentazione del circuito isolato.Questo viene fatto a mano o a distanza funzionamento dell'isolatore per collegare i contatti e ripristinare il flusso di corrente attraverso il circuito.
Rischi per la sicurezza:
1Shock elettrico: gli interruttori di disconnessione ad alta tensione possono produrre uno shock elettrico potenzialmente letale se non vengono manipolati correttamente.Questo può accadere se l'interruttore non è adeguatamente isolato prima di essere aperto o se c'è un guasto nell'apparecchiatura.
2Arc flash: quando vengono aperti gli interruttori di disconnessione ad alta tensione, può verificarsi un arc flash, che può rilasciare una quantità significativa di energia sotto forma di calore, luce e pressione.danni agli occhi, e altre lesioni.
3Fallito dell'attrezzatura: gli interruttori di disconnessione ad alta tensione possono fallire se non sono adeguatamente mantenuti o se sono sovraccaricati, con conseguenti danni all'attrezzatura, incendi elettrici e altri rischi.
4Pericoli ambientali: gli interruttori di disconnessione ad alta tensione sono spesso collocati in ambienti esterni, dove possono essere esposti a condizioni meteorologiche estreme, come forti venti, forti piogge,e i fulminiTali condizioni possono creare ulteriori rischi per la sicurezza del personale che opera o mantiene l'apparecchiatura.
P.S.
Per ridurre al minimo i rischi associati agli interruttori di disconnessione ad alta tensione, è importante seguire adeguate procedure di sicurezza, compreso l'uso di adeguate attrezzature di protezione individuale.seguendo le procedure di blocco e tag-out, e assicurando che solo il personale qualificato e addestrato sia autorizzato a utilizzare e mantenere l'attrezzatura.La manutenzione e le prove regolari dell'apparecchiatura possono anche contribuire a ridurre il rischio di guasti e altri pericoli.
Suggerimenti di sicurezza:
1- effettuare test e manutenzioni di routine dell'interruttore per garantire il suo corretto funzionamento, comprese le prove della resistenza di isolamento dell'interruttore, la verifica del funzionamento degli interblocchi di sicurezza,e verificare eventuali riscaldamenti o vibrazioni anormali.
2.Implementare una procedura di blocco/taggout prima di eseguire lavori di manutenzione o riparazione dell'interruttore.Questa procedura consiste nel bloccare e contrassegnare l'interruttore per evitare un'energia accidentale durante l'esecuzione del lavoro, fornendo un ulteriore livello di sicurezza.
3.Fornire una formazione adeguata al personale che gestirà o lavorerà sull'interruttore.nonché i rischi potenziali associati alla commutazione.
4.Implementare un sistema completo di gestione della sicurezza che includa regolari audit di sicurezza, valutazioni dei pericoli e segnalazioni di incidenti.Questo approccio proattivo alla sicurezza aiuta a identificare e affrontare i potenziali rischi prima che causino incidenti o lesioni.
5.Assicurarsi che siano installati adeguati sistemi di ventilazione e raffreddamento per gli interruttori di isolamento ad alta tensione situati in spazi chiusi o confinati. 6.Un'adeguata ventilazione aiuta a dissipare il calore e impedisce che l'interruttore si surriscaldi, che può portare a malfunzionamenti o addirittura incendi.
Condizioni:
1.L'altitudine massima nella zona specificata non supera i 1000 metri sul livello del mare. Questa limitazione di altitudine è rilevante per l'installazione e il funzionamento dell'apparecchiatura.
2La temperatura dell'aria ambiente ha determinati limiti: la temperatura massima non deve superare +40°C e la temperatura minima può variare a seconda della zona specifica.la temperatura minima non deve scendere al di sotto di -30°C, mentre nelle zone di Paramos, non dovrebbe scendere al di sotto di -40°C.
3La pressione del vento non deve superare i 700 Pascal (Pa), corrispondente a una velocità del vento di circa 34 metri al secondo.Questo limite garantisce che l'apparecchiatura possa resistere alla forza esercitata dal vento senza compromettere la sua funzionalità o la sua integrità strutturale.
4L'intensità del sisma non deve superare gli 8 gradi, ossia l'intensità massima dell'attività sismica che l'apparecchiatura può sopportare senza danni.La scala specifica utilizzata per misurare l'intensità del terremoto può dipendere dalla regione o dal paese.
5L'ambiente di lavoro deve essere libero da frequenti e violente vibrazioni, il che garantisce che l'apparecchiatura rimanga stabile e funzionale in condizioni normali di funzionamento.Vibrazioni eccessive possono influenzare le prestazioni e la durata dell'isolatore.
6Gli isolatori di tipo ordinario devono essere installati in luoghi lontani da gas, fumo, deposizioni chimiche, nebbia di saline, polvere e altre sostanze esplosive o corrosive.Questi materiali possono avere effetti negativi sulle capacità di isolamento e di conduzione dell'isolatore, potenzialmente compromettendo le sue prestazioni e sicurezza.
7Gli isolatori a prova di inquinamento sono progettati per l'uso in aree con grave contaminazione.non deve essere presente alcuna sostanza esplosiva o materiale che possa causare un incendioQuesto requisito garantisce che l'isolatore rimanga sicuro e funzionale nonostante le difficili condizioni ambientali.
Parametri tecnici:
| Numero di serie. |
Parametro |
Unità |
Dati |
| 1 |
Tensione nominale |
kV |
12 |
| 2 |
Corrente nominale |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a breve durata |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Livello di isolamento nominale |
L' ondata di fulmine resiste alla tensione (picco) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfrattura
(Positivo e negativo) |
85 |
Frequenza industriale resistenza alla tensione
(1 min)
(valore effettivo) |
Prova a secco/prova a umidità |
Polar-Terra |
42 ((Seco)
34 ((Umidità) |
| Interfrattura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Umidità) |
| 5 |
Resistenza del circuito principale |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo di vita meccanico |
tempi |
50 |
| 50 |
| 80 |
