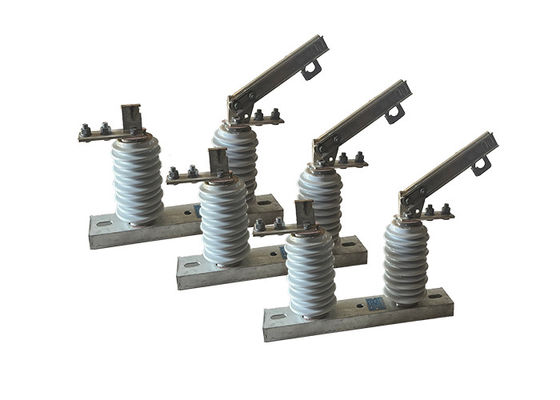

12kV 1000A Portatile Hookstick Operated Disconnect Switch Ceramica per sottostazioni esterne High Voltage Disconnect Switch

12kV 1000A Portatile Hookstick Operated Disconnect Switch Ceramica per sottostazioni esterne High Voltage Disconnect Switch

Descrizione del prodotto:

L'interruttore di disconnessione ad alta tensione, noto anche come interruttore di isolamento, è specificamente progettato per disconnettere o isolare una sezione di un circuito elettrico dalla sua fonte di alimentazione.Fornisce una rottura fisica nel circuitoL'isolatore di disconnessione non fornisce alcuna capacità di spegnimento dell'arco come un interruttore.
In sistemi di alimentazione ad alta tensione, ildi alta tensioneinterruttore di disconnessioneL'interruttore è responsabile del rilevamento dei guasti e del tripping per interrompere il flusso di corrente,mentre l'isolatore di disconnessione viene utilizzato per isolare fisicamente il circuito e fornire un'indicazione visibile della disconnessione.
L'interruttore dell'isolatore ad alta tensione svolge un ruolo cruciale nel garantire la sicurezza del personale di manutenzione.l'isolatore di disconnessione viene azionato per aprire il circuito e fornire un vuoto d'aria visibileQuesto garantisce che l'apparecchiatura sia disattivata e sicura da usare.

Applicazione:

Gli interruttori di disconnessione ad alta tensione sono componenti essenziali dei sistemi di trasmissione e distribuzione dell'energia.in quanto consentono l'isolamento di particolari tratti della rete per lavori di manutenzione o riparazionePossono anche essere utilizzati per isolare sezioni della rete in caso di guasto o di altre condizioni anormali.

Questi interruttori sono progettati per gestire alte tensioni e correnti e sono tipicamente costruiti con materiali durevoli e robusti come acciaio inossidabile, alluminio o rame.Sono progettati per resistere alle dure condizioni ambientali, come temperature estreme, forti venti e forti piogge.

Esistono diversi tipi di interruttori di disconnessione ad alta tensione, tra cui gli interruttori a ventilazione, gli interruttori immersi in olio e gli interruttori isolati da gas.e funzionano utilizzando una serie di contatti che si separano fisicamente quando si apre lo switchGli interruttori immersi in olio sono tipicamente utilizzati in applicazioni ad alta tensione e sono riempiti di olio per evitare l'arco quando l'interruttore viene aperto.Gli interruttori isolati a gas utilizzano gas esafluoruro di zolfo per isolare i contatti degli interruttori, che consente di progettare interruttori più piccoli e più compatti.

Gli interruttori di disconnessione ad alta tensione devono essere utilizzati e mantenuti da personale qualificato e adeguatamente addestrato.compresi l'uso di adeguate attrezzature di protezione individuale e il seguimento di procedure di blocco/tagging per prevenire l'energia accidentale dell'attrezzaturaLa manutenzione e il collaudo regolari degli interruttori di disconnessione ad alta tensione sono altresì importanti per assicurarsi che funzionino correttamente e siano sicuri da usare.

Operazione:

1.Indicatori visivi: gli interruttori di disconnessione ad alta tensione possono essere muniti di indicatori visivi, come indicatori di posizione o luci di stato, per fornire una visibilità chiara dello stato dell'interruttore (aperto o chiuso).Questi indicatori aiutano gli operatori a identificare rapidamente la posizione dell'interruttore e a evitare il contatto accidentale con un circuito alimentato.
2Meccanismi di blocco: alcuni interruttori di disconnessione ad alta tensione sono dotati di meccanismi di blocco che impediscono l'apertura o la chiusura dell'interruttore in determinate condizioni.un interruttore può avere un blocco meccanico o elettrico che richiede che il circuito sia disattivato prima che l'interruttore possa essere azionato, migliorando la sicurezza.
3.Funzione a distanza: gli interruttori di disconnessione ad alta tensione possono essere azionati da remoto utilizzando sistemi o dispositivi di controllo.,ridurre il rischio di rischi elettrici e migliorare l'efficienza operativa.
4.Durabilità ambientale: gli interruttori di disconnessione ad alta tensione sono spesso progettati per resistere a condizioni ambientali difficili, come temperature estreme, umidità e ambienti corrosivi.Possono essere dotate di recinti robusti, sigillanti e rivestimenti per garantire un funzionamento affidabile e una longevità in ambienti difficili.
5- rilevamento e indicazione dei guasti: gli interruttori avanzati di disconnessione ad alta tensione possono incorporare meccanismi di rilevamento e indicazione dei guasti.come sovraccarico o cortocircuito, e forniscono allarmi visivi o acustici per avvisare gli operatori di potenziali problemi, facilitando l'azione rapida e riducendo al minimo i danni.

Struttura:

Il prodotto descritto è composto da una base (piastra), un isolatore di poste, una parte conduttiva e un dispositivo di blocco.Il coltello è installato sulla testa del coltello di contatto dinamico attraverso bulloni ed è collegato separatamente con la testa di contatto staticoIl coltello è di tipo a fessura, con un'aria di scarico molto bassa e un'aria di scarico molto bassa.che aumenta la superficie di dissipazione del calore e riduce l'innalzamento della temperaturaCiò contribuisce alla resistenza meccanica del coltello e lo rende dinamicamente e termicamente stabile contro i cortocircuiti.
Le parti di blocco installate all'estremità non rotante del coltello di contatto e il gancio di blocco statico sul contatto statico formano il dispositivo di blocco di apertura.il dispositivo si blocca da solo, in modo che il coltello del freno non cadrà a causa del proprio peso o dell'azione di energia elettrica, che potrebbe causare l'apertura del freno senza motivo.
Questo prodotto è comunemente utilizzato nei sistemi di trasmissione e distribuzione dell'energia e svolge un ruolo cruciale nel garantire il corretto funzionamento della rete elettrica.Quando si lavora con questi interruttori, si devono seguire adeguate procedure di sicurezza., e solo il personale qualificato e addestrato dovrebbe essere autorizzato a utilizzarli e a mantenerli.

Suggerimenti di sicurezza:
