12kV 630A HV AC Alta efficienzacomando disconnessione interruttore Gb 1985-2014 Basso rischio con interruttore di circuito esterno a vuoto

12kV 630A HV AC Alta efficienzacomando disconnessione interruttore Gb 1985-2014 Basso rischio con interruttore di circuito esterno a vuoto

Descrizione del prodotto:

Gli interruttori di disconnessione ad alta tensione sono componenti essenziali dei sistemi di trasmissione e distribuzione dell'energia.in quanto consentono l'isolamento di particolari tratti della rete per lavori di manutenzione o riparazionePossono anche essere utilizzati per isolare sezioni della rete in caso di guasto o di altre condizioni anormali.

Questi interruttori sono progettati per gestire alte tensioni e correnti e sono tipicamente costruiti con materiali durevoli e robusti come acciaio inossidabile, alluminio o rame.Sono progettati per resistere alle dure condizioni ambientali, come temperature estreme, forti venti e forti piogge.

Esistono diversi tipi di interruttori di disconnessione ad alta tensione, tra cui gli interruttori a ventilazione, gli interruttori immersi in olio e gli interruttori isolati da gas.e funzionano utilizzando una serie di contatti che si separano fisicamente quando si apre lo switchGli interruttori immersi in olio sono tipicamente utilizzati in applicazioni ad alta tensione e sono riempiti di olio per evitare l'arco quando l'interruttore viene aperto.Gli interruttori isolati a gas utilizzano gas esafluoruro di zolfo per isolare i contatti degli interruttori, che consente di progettare interruttori più piccoli e più compatti.

Gli interruttori di disconnessione ad alta tensione devono essere azionati e mantenuti da personale qualificato e adeguatamente addestrato.compresi l'uso di adeguate attrezzature di protezione individuale e il seguimento di procedure di blocco/tagging per prevenire l'energia accidentale dell'attrezzaturaLa manutenzione e il collaudo regolari degli interruttori di disconnessione ad alta tensione sono altresì importanti per assicurarsi che funzionino correttamente e siano sicuri da usare.

Collocazione:

La relazione tra l'interruttore esterno a vuoto e l'isolatore esterno di disconnessione ad alta tensione risiede nei loro ruoli complementari nel sistema elettrico:

Interruzione del circuito: l'interruttore a vuoto è responsabile dell'interruzione del circuito elettrico durante il normale funzionamento o in caso di guasto.Agisce come il principale mezzo per interrompere il flusso di correnteAl contrario, l'isolatore di disconnessione viene utilizzato per isolare il circuito dalla fonte di alimentazione durante le attività di manutenzione o riparazione.Fornisce un ulteriore livello di sicurezza aprendo fisicamente il circuito.

Coordinamento: nei sistemi di alimentazione ad alta tensione, l'interruttore a vuoto e l'isolatore di disconnessione sono spesso coordinati per funzionare insieme.L'interruttore è responsabile per rilevare i guasti e scatenare per interrompere il flusso di corrente, mentre l'isolatore di disconnessione viene utilizzato per isolare fisicamente il circuito e fornire un'indicazione visibile della disconnessione.

Sicurezza e manutenzione: l'isolatore di disconnessione svolge un ruolo cruciale nel garantire la sicurezza del personale di manutenzione.l'isolatore di disconnessione viene azionato per aprire il circuito e fornire un vuoto d'aria visibileIl disattivatore a vuoto, invece, protegge l'impianto durante il normale funzionamento e in caso di guasti.

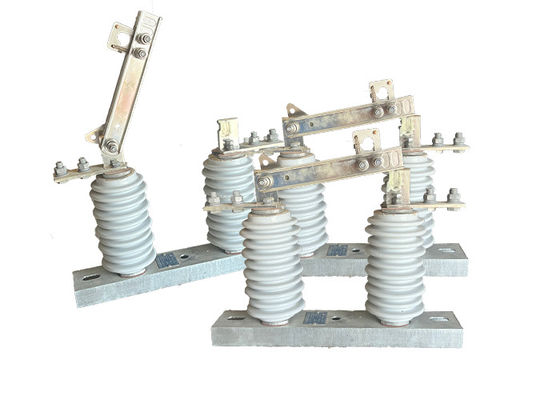

Struttura:

Il prodotto descritto è composto da una base (piastra), un isolatore di poste, una parte conduttiva e un dispositivo di bloccaggio.Il coltello è installato sulla testa del coltello di contatto dinamico attraverso bulloni ed è collegato separatamente con la testa di contatto staticoIl coltello è di tipo a fessura, con un'aria di scarico molto bassa e un'aria di scarico molto bassa.che aumenta la superficie di dissipazione del calore e riduce l'innalzamento della temperaturaQuesto contribuisce alla resistenza meccanica del coltello e lo rende dinamicamente e termicamente stabile contro i cortocircuiti.
Le parti di blocco installate all'estremità non rotante del coltello di contatto e il gancio di blocco statico sul contatto statico formano il dispositivo di blocco di apertura.il dispositivo si blocca da solo, in modo che il coltello del freno non cadrà a causa del proprio peso o dell'azione di energia elettrica, che potrebbe causare l'apertura del freno senza motivo.
Questo prodotto è comunemente utilizzato nei sistemi di trasmissione e distribuzione dell'energia e svolge un ruolo cruciale nel garantire il corretto funzionamento della rete elettrica.Quando si lavorano con questi interruttori, si devono seguire procedure di sicurezza adeguate., e solo il personale qualificato e addestrato dovrebbe essere autorizzato a utilizzarli e a mantenerli.

Vantaggi:

1Struttura semplice: l'interruttore di isolamento è progettato con una struttura semplice, che lo rende facile da capire e da usare.

Basso mantenimento: a causa della sua progettazione e costruzione, l'interruttore di isolamento richiede una manutenzione minima, riducendo la necessità di ispezioni e riparazioni frequenti.

2.Alta linearità di rottura e chiusura: l'interruttore di isolamento ha un'eccellente linearità di rottura e chiusura, garantendo un funzionamento regolare e affidabile durante le operazioni di commutazione.

3Alta affidabilità: l'interruttore è progettato per fornire prestazioni affidabili, riducendo al minimo il rischio di malfunzionamenti o guasti durante il funzionamento.

4.Comparabile alle norme internazionali: gli interruttori di isolamento della serie GW9-12 ((W) soddisfano o superano il livello di prodotti simili sia a livello nazionale che internazionale,garantire la sua compatibilità e competitività sul mercato.

Applicazione:

1.Reti elettriche: l'interruttore di isolamento verticale ad alta tensione è un componente critico nelle reti elettriche, dove viene utilizzato per isolare sezioni della linea di trasmissione per manutenzione o riparazione.Ciò contribuisce a garantire che la rete elettrica rimanga operativa e affidabile, anche durante le attività di manutenzione o riparazione.

2.Sottostazioni elettriche: l'interruttore di isolamento verticale ad alta tensione è anche comunemente utilizzato nelle sottostazioni elettriche,quando viene utilizzato per isolare singoli trasformatori o altre apparecchiature per manutenzione o riparazioneCiò contribuisce a garantire che la sottostazione rimanga operativa e affidabile, anche durante le attività di manutenzione o riparazione.

3.Sistemi di energia rinnovabile: l'interruttore di isolamento verticale ad alta tensione è utilizzato anche nei sistemi di energia rinnovabile, come le centrali eoliche e solari,per isolare sezioni della linea di trasmissione per manutenzione o riparazioneCiò contribuisce a garantire che il sistema di energia rinnovabile rimanga operativo e affidabile, anche durante le attività di manutenzione o riparazione.

Condizione:

1- L'altitudine non supera i 1000 metri.

2.Temperatura dell'aria ambiente: massimo + 40'C; minimo:Area generale -30'C, Paramos -40'C;

3.La pressione del vento non supera i 700 Pa. (corrispondente a una velocità del vento di 34 m/s);

4L' intensità del terremoto non supera gli 8 gradi.

5.La situazione di lavoro è priva di frequenti vibrazioni violente;

6Il sito di installazione di un isolante di tipo ordinario deve essere tenuto lontano da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polvere.

e altre sostanze esplosive e corrosive che influenzano gravemente l'isolamento e la capacità di conduzione dell'isolatore

7. Isolatore tipo a prova di inquinamento si applica alla zona di conduzione sporca grave, tuttavia, non dovrebbe essere alcuna materia esplosiva e le materie che causano incendi

Parametri tecnici:
