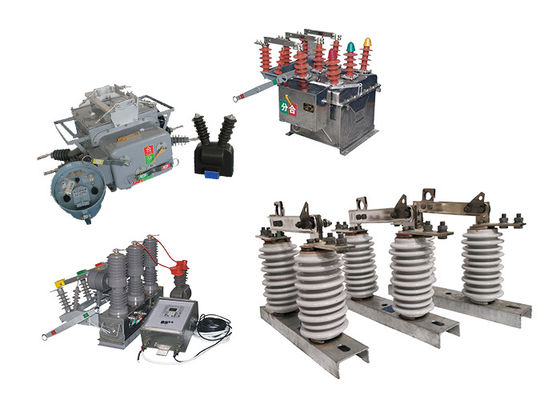

Max 1250A Interruttore di disconnessione aereo ad alta tensione esterno utilizzato con interruttori elettrici a vuoto
Descrizione del prodotto:
L'interruttore di disconnessione ad alta tensione è un tipo di interruttore elettrico utilizzato nei sistemi di alimentazione ad alta tensione per isolare sezioni della rete a fini di manutenzione o sicurezza.L'interruttore è tipicamente montato su un palo o su un'altra struttura di supporto e viene utilizzato per scollegare una linea elettrica aerea dal resto del sistema.
Gli interruttori di disconnessione ad alta tensione sono progettati per gestire alte tensioni e correnti e sono spesso installati in luoghi esterni.Sono costituiti da un insieme di contatti stazionari e mobili separati da un intervallo d'ariaQuando l'interruttore è in posizione chiusa, i contatti sono in contatto tra loro, permettendo la corrente di fluire attraverso il circuito.interrompere il flusso di corrente attraverso il circuito e isolarlo dal resto del sistema.
Gli interruttori di disconnessione ad alta tensione sono una componente importante della sicurezza e dell'affidabilità del sistema elettrico e sono progettati per funzionare in diverse condizioni ambientali.Sono spesso soggetti a rigorosi test e requisiti di certificazione per garantire che soddisfino gli standard del settore per prestazioni e sicurezza.
Gli interruttori di disconnessione ad alta tensione sono comunemente utilizzati nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono utilizzati anche come dispositivi di sicurezza per proteggere i lavoratori dai pericoli elettrici, come il contatto accidentale con parti attive del sistema.
Struttura:
Il prodotto descritto è composto da una base (piastra), un isolatore di poste, una parte conduttiva e un dispositivo di blocco.Il coltello è installato sulla testa del coltello di contatto dinamico attraverso bulloni ed è collegato separatamente con la testa di contatto staticoIl coltello è di tipo a fessura, con un'aria di scarico molto bassa e un'aria di scarico molto bassa.che aumenta la superficie di dissipazione del calore e riduce l'innalzamento della temperaturaCiò contribuisce alla resistenza meccanica del coltello e lo rende dinamicamente e termicamente stabile contro i cortocircuiti.
Le parti di blocco installate all'estremità non rotante del coltello di contatto e il gancio di blocco statico sul contatto statico formano il dispositivo di blocco di apertura.il dispositivo si blocca da solo, in modo che il coltello del freno non cadrà a causa del proprio peso o dell'azione di energia elettrica, che potrebbe causare l'apertura del freno senza motivo.
Questo prodotto è comunemente utilizzato nei sistemi di trasmissione e distribuzione dell'energia e svolge un ruolo cruciale nel garantire il corretto funzionamento della rete elettrica.Quando si lavora con questi interruttori, si devono seguire adeguate procedure di sicurezza., e solo il personale qualificato e addestrato dovrebbe essere autorizzato a utilizzarli e a mantenerli.
Il prodotto descritto è composto da una base (piastra), un isolatore di poste, una parte conduttiva e un dispositivo di blocco.Il coltello è installato sulla testa del coltello di contatto dinamico attraverso bulloni ed è collegato separatamente con la testa di contatto staticoIl coltello è di tipo a fessura, con un'aria di scarico molto bassa e un'aria di scarico molto bassa.che aumenta la superficie di dissipazione del calore e riduce l'innalzamento della temperaturaCiò contribuisce alla resistenza meccanica del coltello e lo rende dinamicamente e termicamente stabile contro i cortocircuiti.
Le parti di blocco installate all'estremità non rotante del coltello di contatto e il gancio di blocco statico sul contatto statico formano il dispositivo di blocco di apertura.il dispositivo si blocca da solo, in modo che il coltello del freno non cadrà a causa del proprio peso o dell'azione di energia elettrica, che potrebbe causare l'apertura del freno senza motivo.
Questo prodotto è comunemente utilizzato nei sistemi di trasmissione e distribuzione dell'energia e svolge un ruolo cruciale nel garantire il corretto funzionamento della rete elettrica.Quando si lavora con questi interruttori, si devono seguire adeguate procedure di sicurezza., e solo il personale qualificato e addestrato dovrebbe essere autorizzato a utilizzarli e a mantenerli.
Condizioni:
1.l'altitudine non supera i 1000 m,
2.Temperatura dell'aria ambiente: massimo + 40'C; minimo:Area generale -30'C, Paramos -40'C;
3.La pressione del vento non supera i 700 Pa. (corrispondente a una velocità del vento di 34 m/s);
4L' intensità del terremoto non supera gli 8 gradi.
5.La situazione di lavoro è priva di frequenti vibrazioni violente;
6Il sito di installazione di un isolante di tipo ordinario deve essere tenuto lontano da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polvere.
e altre sostanze esplosive e corrosive che influenzano gravemente l'isolamento e la capacità di conduzione dell'isolatore
7. Isolatore tipo a prova di inquinamento è applicabile a grave sporco area di conduzione, tuttavia, non dovrebbe essere alcuna materia esplosiva e le materie che causano incendi
Caratteristiche:
1.Capacità di gestione di alta tensione e corrente: gli interruttori di disconnessione ad alta tensione sono progettati per gestire alte tensioni e correnti comunemente presenti nei sistemi di alimentazione ad alta tensione,e sono generalmente indicati per 69 kV e oltre.
2.contatti stazionari e mobili: gli interruttori di disconnessione ad alta tensione hanno un insieme di contatti stazionari e mobili separati da un intervallo d'aria.i contatti sono in contatto tra loroQuando l'interruttore viene aperto, i contatti vengono separati, interrompendo il flusso di corrente attraverso il circuito.
3- funzionamento manuale o motorizzato: gli interruttori di disconnessione ad alta tensione possono essere azionati manualmente o a motore, a seconda dell'applicazione e delle esigenze specifiche.Gli interruttori motorizzati consentono il controllo remoto, che può migliorare la sicurezza e la comodità.
4.Costruzione all'aperto: gli interruttori di disconnessione ad alta tensione sono progettati per l'uso all'aperto e sono tipicamente costruiti in materiali durevoli come acciaio o alluminio.Sono costruiti per resistere alle dure condizioni ambientali, come temperature estreme, vento, pioggia e polvere.
5Indicatori visivi: gli interruttori di disconnessione ad alta tensione hanno spesso indicatori visivi per indicare lo stato dell'interruttore, ad esempio aperto o chiuso.Ciò consente agli operatori di determinare rapidamente e facilmente lo stato dello switch.
6- caratteristiche di sicurezza: gli interruttori di disconnessione ad alta tensione sono progettati con caratteristiche di sicurezza per proteggere i lavoratori e il pubblico dai pericoli elettrici,come il contatto accidentale con parti attive del sistemaQueste caratteristiche possono includere blocchi di sicurezza, disposizioni di messa a terra e etichette di avvertimento.
Parametri tecnici:
| Numero di serie. |
Parametro |
Unità |
Dati |
| 1 |
Tensione nominale |
kV |
12 |
| 2 |
Corrente nominale |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a breve durata |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Livello di isolamento nominale |
L' ondata di fulmine resiste alla tensione (picco) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfrattura
(Positivo e negativo) |
85 |
Frequenza industriale resistenza alla tensione
(1 min)
(valore effettivo) |
Prova a secco/prova a umidità |
Polar-Terra |
42 ((Seco)
34 ((Umidità) |
| Interfrattura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Umidità) |
| 5 |
Resistenza del circuito principale |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo di vita meccanico |
tempi |
50 |
| 50 |
| 80 |
