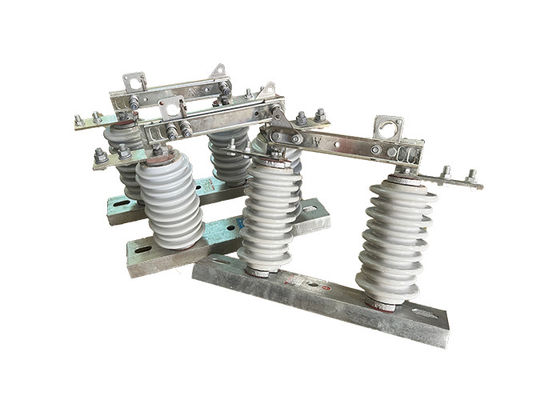

Interruttore di disconnessione ad alta tensione a fase singola 630A 12kV porcellanato con funzionamento intelligente

Interruttore di disconnessione ad alta tensione a fase singola 630A 12kV porcellanato con funzionamento intelligente

Descrizione del prodotto:

Gli interruttori di disconnessione ad alta tensione sono infatti utilizzati nei sistemi di trasmissione e distribuzione di energia ad alta tensione per disconnettere i circuiti dalle loro fonti di alimentazione a fini di manutenzione o riparazione.Forniscono un mezzo per isolare il circuito dalla fonte di alimentazione, consentendo ai lavoratori di svolgere i loro compiti in sicurezza senza rischi di scosse elettriche.

Il funzionamento di un interruttore di disconnessione ad alta tensione comporta un palo rotante che controlla l'apertura e la chiusura della lama o del contatto dell'interruttore.la lama può essere attivata o disattivataQuesto meccanismo consente un'indicazione manuale e visibile dello stato dello interruttore.

Per garantire la sicurezza dell'operatore, il palo dell'interruttore di disconnessione è in genere realizzato in un materiale non conduttivo, come fibra di vetro o materiali compositi,che fornisce isolamento contro l'alta tensione presente nel sistemaQuesto isolamento protegge l'operatore da scosse elettriche durante il funzionamento dello interruttore.

Gli interruttori di disconnessione ad alta tensione sono disponibili in vari disegni e dimensioni per accogliere differenti valori di tensione e corrente dei circuiti che controllano.Sono comunemente montati su pali o strutture in ambienti esterniIn combinazione con altri dispositivi di protezione come interruttori e fusibili,gli interruttori di disconnessione contribuiscono alla sicurezza e all'affidabilità complessive del sistema elettrico fornendo un mezzo di isolamento e protezione.

Operazione:

Gli interruttori di disconnessione ad alta tensione separano la parte conduttiva dalla base utilizzando un isolante per garantire una normale distanza di isolamento di lavoro e fissare la parte conduttiva, l'isolatore,con una lunghezza di 20 mm o più ma non superiore a 20 mmQuando si trova in posizione aperta, vi è un vuoto visibile e una distanza di isolamento di rottura adeguata per resistere alla tensione di lavoro normale.può trasportare in modo affidabile la corrente di funzionamento normale e la corrente di guasto del corto circuitoA causa della presenza di un dispositivo di estinzione ad arco dedicato, può essere utilizzato solo per la commutazione di circuiti con tensione ma senza carico.Le operazioni di apertura e chiusura sono effettuate utilizzando un gancio isolante per tirare o spingere il foro rotondo nel blocco, causando la disattivazione del gancio di blocco dinamico e l'incrocio con il gancio di blocco statico.

Caratteristica:

1.Alta tensione: gli interruttori isolatori ad alta tensione sono progettati per resistere ad alti livelli di tensione, in genere da diverse migliaia di volt a diverse centinaia di migliaia di volt.

2.Struttura robusta: gli interruttori di isolamento ad alta tensione sono in genere realizzati in materiali altamente resistenti all'arco elettrico, alla corrosione e ad altre forme di danno, come la porcellana o il polimero.

3.Arc Chutes: molti interruttori isolatori ad alta tensione sono progettati con arc chutes, che aiutano a dissipare il calore generato dall'arco elettrico e a prevenire danni all'interruttore.

4.Interruttore di terra: alcuni interruttori di isolamento ad alta tensione sono dotati di un interruttore di terra, che fornisce un ulteriore livello di sicurezza mettendo a terra la sezione isolata del circuito.

5.Meccanismo di blocco: per evitare la chiusura accidentale dell'interruttore durante i lavori di manutenzione,molti interruttori di isolamento ad alta tensione sono dotati di un meccanismo di blocco che impedisce di chiudere l'interruttore fino a quando non siano state seguite tutte le procedure di sicurezza.

6Indicatori visivi: gli interruttori di isolamento ad alta tensione possono anche includere indicatori visivi, quali luci o bandiere,che forniscono una chiara indicazione se l'interruttore è in posizione aperta o chiusa.

Applicazione:

1Isolamento del circuito: gli isolatori elettrici ad alta tensione sono utilizzati principalmente per isolare sezioni di un sistema di alimentazione per lavori di manutenzione o riparazione.Ciò consente ai lavoratori di lavorare in sicurezza sul circuito isolato senza il rischio di elettrocuzione o altri rischi elettrici.

2Sicurezza: gli isolatori elettrici ad alta tensione sono utilizzati anche come dispositivo di sicurezza per proteggere i lavoratori e il pubblico dai pericoli elettrici.Isolatori elettrici ad alta tensione impediscono il contatto accidentale con parti in corrente del sistema e riducono il rischio di incidenti elettrici.

3Protezione da guasti: gli isolatori elettrici ad alta tensione possono anche essere utilizzati per proteggere il sistema di alimentazione da guasti, come cortocircuiti e sovraccarichi.Isolatori elettrici ad alta tensione impediscono che il guasto si diffonda in altre parti del sistema e causi ulteriori danni.

4.Commutazione: gli isolatori elettrici ad alta tensione possono essere utilizzati come dispositivo di commutazione per controllare il flusso di energia in un sistema.il flusso di potenza può essere diretto verso diverse parti del sistema in base alle esigenze.

5Test: gli isolatori elettrici ad alta tensione possono anche essere utilizzati per scopi di test, come per misurare la tensione o la corrente in un circuito o per testare le prestazioni di altri componenti del sistema.

Condizione:

1L'altitudine massima per l'installazione non deve superare i 1000 m.

2La temperatura dell'aria ambiente non deve superare i +40°C e nelle zone generali non deve scendere al di sotto dei -30°C. Nelle zone di Paramos non deve scendere al di sotto dei -40°C.

3La pressione del vento non deve superare i 700 Pa, corrispondente a una velocità del vento di 34 m/s.

4L'isolatore dovrebbe resistere a terremoti fino a 8 gradi di intensità.

5.L'isolatore deve essere installato in un luogo dove non si verificano frequenti vibrazioni violente.

6.Per gli isolanti di tipo ordinario, essi devono essere tenuti lontani da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polveree altri materiali esplosivi e corrosivi che possono influenzare gravemente l'isolamento e la capacità di conduzione dell'isolatore.

7Gli isolatori a prova di inquinamento sono adatti per l'uso in aree di conduzione gravemente sporche, ma non devono essere installati in aree con materiali esplosivi o incendiosi.

Parametri tecnici:
