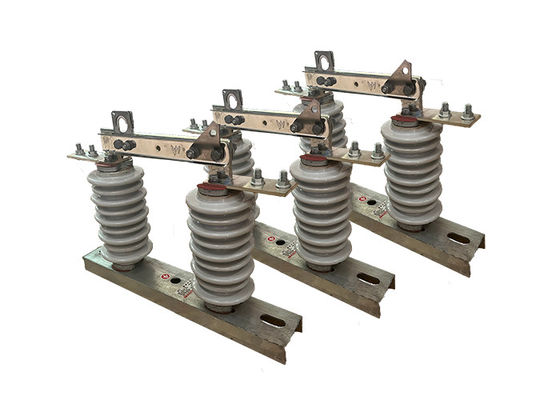

Isolamento del circuito elettrico utilizzato per l'isolamento con facile funzionamento

Isolamento del circuito elettrico utilizzato per l'isolamento con facile funzionamento

Descrizione del prodotto:

L'interruttore di disconnessione ad alta tensione è un tipo di interruttore elettrico utilizzato nei sistemi di alimentazione ad alta tensione per isolare sezioni della rete a fini di manutenzione o sicurezza.L'interruttore è tipicamente montato su un palo o su un'altra struttura di supporto e viene utilizzato per scollegare una linea elettrica aerea dal resto del sistema.

Gli interruttori di disconnessione ad alta tensione sono progettati per gestire alte tensioni e correnti e sono spesso installati in luoghi esterni.Sono costituiti da un insieme di contatti stazionari e mobili separati da un intervallo d'ariaQuando l'interruttore è in posizione chiusa, i contatti sono in contatto tra loro, permettendo la corrente di fluire attraverso il circuito.interrompere il flusso di corrente attraverso il circuito e isolarlo dal resto del sistema.

Gli interruttori di disconnessione ad alta tensione sono una componente importante della sicurezza e dell'affidabilità del sistema elettrico e sono progettati per funzionare in diverse condizioni ambientali.Sono spesso soggetti a rigorosi test e requisiti di certificazione per garantire che soddisfino gli standard del settore per prestazioni e sicurezza.

Gli interruttori di disconnessione ad alta tensione sono comunemente utilizzati nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono utilizzati anche come dispositivi di sicurezza per proteggere i lavoratori dai pericoli elettrici, come il contatto accidentale con parti attive del sistema.

Applicazione:

1Isolamento del circuito: gli isolatori elettrici ad alta tensione sono utilizzati principalmente per isolare sezioni di un sistema di alimentazione per lavori di manutenzione o riparazione.Ciò consente ai lavoratori di lavorare in sicurezza sul circuito isolato senza il rischio di elettrocuzione o altri rischi elettrici.

2Sicurezza: gli isolatori elettrici ad alta tensione sono utilizzati anche come dispositivo di sicurezza per proteggere i lavoratori e il pubblico dai pericoli elettrici.Isolatori elettrici ad alta tensione impediscono il contatto accidentale con parti in corrente del sistema e riducono il rischio di incidenti elettrici.

3Protezione da guasti: gli isolatori elettrici ad alta tensione possono anche essere utilizzati per proteggere il sistema di alimentazione da guasti, come cortocircuiti e sovraccarichi.Isolatori elettrici ad alta tensione impediscono che il guasto si diffonda in altre parti del sistema e causi ulteriori danni.

4.Commutazione: gli isolatori elettrici ad alta tensione possono essere utilizzati come dispositivo di commutazione per controllare il flusso di energia in un sistema.il flusso di potenza può essere diretto verso diverse parti del sistema in base alle esigenze.

5Test: gli isolatori elettrici ad alta tensione possono anche essere utilizzati per scopi di test, come per misurare la tensione o la corrente in un circuito o per testare le prestazioni di altri componenti del sistema.

Operazione:

1Chiusura dell'interruttore: quando l'interruttore è chiuso, le due parti conduttive del circuito vengono messe a contatto tra loro, consentendo al flusso di corrente elettrica attraverso il circuito.

2.Apertura dell'interruttore: quando l'interruttore viene aperto, viene creato un vuoto d'aria tra le due parti conduttive del circuito, isolando efficacemente la sezione dal resto del sistema.Questo è tipicamente fatto per consentire la manutenzione, di riparazione o di collaudo devono essere effettuate in sicurezza.

3.Ariazione del circuito: prima di poter eseguire un qualsiasi lavoro sulla sezione isolata del circuito, è importante mettere a terra il circuito per evitare l'accumulo di carica elettrica residua.Questo è tipicamente fatto utilizzando un interruttore di terra o elettrodo di messa a terra.

È importante notare che il funzionamento degli interruttori di isolamento ad alta tensione dovrebbe essere effettuato solo da personale addestrato e qualificato,in quanto possono rappresentare un grave rischio di scossa elettrica o lesioni in caso di manipolazione impropriaInoltre, è importante seguire tutte le procedure e le linee guida di sicurezza quando si lavora con apparecchiature ad alta tensione, compreso l'uso di indumenti e attrezzature di protezione adeguati.utilizzando attrezzi isolati, e assicurando che l'area sia libera da qualsiasi combustibile o esplosivo

Struttura:

1Corpo isolante in porcellana: il corpo isolante è il componente principale dell'isolatore ed è in genere realizzato in porcellana ad alta resistenza.È progettato per fornire isolamento elettrico tra il conduttore e la struttura di supporto, e viene modellato nella forma e dimensione desiderate.

2.Fittings metallici: gli accessori metallici sono fissati al corpo dell'isolatore e forniscono un mezzo per collegare l'isolatore al conduttore e alla struttura di supporto.Sono in genere realizzati in acciaio galvanizzato o in altro materiale resistente alla corrosione, e possono essere progettati con caratteristiche speciali come fessure o giunzioni a sfera per una facile installazione.

3.Compound di tenuta: un composto di tenuta viene utilizzato per sigillare la giunzione tra il corpo dell'isolatore e gli accessori metallici, impedendo all'umidità e ai contaminanti di entrare all'interno dell'isolatore.

4. Hardware: per fissare gli accessori metallici al corpo isolante e alla struttura di supporto vengono utilizzati hardware quali bulloni, dadi e lamine.

Cappucci di montaggio: i cappucci di montaggio sono utilizzati per proteggere i raccordi metallici da corrosione e danni e possono essere realizzati in plastica o altri materiali.

5Caratteristiche aggiuntive: a seconda dell'applicazione specifica, gli isolatori elettrici ad alta tensione in porcellana possono essere progettati con caratteristiche aggiuntive quali barriere isolanti, scariche d'arco,e interruttori di terra per migliorare le loro prestazioni e la sicurezza.

Condizione:

1- L'altitudine non supera i 1000 metri.

2.Temperatura dell'aria ambiente: massimo + 40'C; minimo:Area generale -30'C, Paramos -40'C;

3.La pressione del vento non supera i 700 Pa. (corrispondente a una velocità del vento di 34 m/s);

4L' intensità del terremoto non supera gli 8 gradi.

5.La situazione di lavoro è priva di frequenti vibrazioni violente;

6Il sito di installazione di un isolante di tipo ordinario deve essere tenuto lontano da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polvere.

e altre sostanze esplosive e corrosive che influenzano gravemente l'isolamento e la capacità di conduzione dell'isolatore

7. Isolatore tipo a prova di inquinamento è applicabile a grave sporco area di conduzione, tuttavia, non dovrebbe essere alcuna materia esplosiva e le materie che causano incendi

Parametri tecnici:
