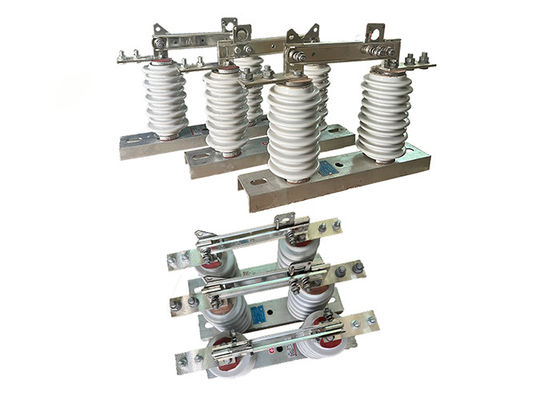

1250A Interruttore elettrico ad alta tensione 36kV in ceramica/acciaio utilizzato per gli interruttori di disconnessione del gruppo di sottostazioni
Descrizione del prodotto:
Un isolatore elettrico ad alta tensione è un interruttore elettrico progettato per isolare una sezione di una rete o di un sistema elettrico dal resto del sistema a fini di manutenzione o riparazione.È tipicamente utilizzato nei sistemi di trasmissione e distribuzione di energia ad alta tensione.
L'interruttore è progettato per aprirsi e chiudersi in condizioni normali o anormali, come un guasto o un'eccessiva corrente.disconnette fisicamente la sezione del sistema dal resto della rete, impedendo il flusso di elettricità in quella sezione.
Gli interruttori di disconnessione ad alta tensione sono in genere progettati per funzionare a tensioni comprese tra 600 volt e 765.000 volt e possono essere azionati manualmente o automaticamente.Sono generalmente installati in sottostazioni o su pali elettrici, e costituiscono una componente importante dell'infrastruttura della rete elettrica.
Caratteristica:
1.Alta tensione: gli interruttori isolatori ad alta tensione sono progettati per resistere ad alti livelli di tensione, in genere da diverse migliaia di volt a diverse centinaia di migliaia di volt.
2.Struttura robusta: gli interruttori di isolamento ad alta tensione sono in genere realizzati in materiali altamente resistenti all'arco elettrico, alla corrosione e ad altre forme di danno, come la porcellana o il polimero.
3.Arc Chutes: molti interruttori isolatori ad alta tensione sono progettati con arc chutes, che aiutano a dissipare il calore generato dall'arco elettrico e a prevenire danni all'interruttore.
4.Interruttore di terra: alcuni interruttori di isolamento ad alta tensione sono dotati di un interruttore di terra, che fornisce un ulteriore livello di sicurezza mettendo a terra la sezione isolata del circuito.
5.Meccanismo di blocco: per evitare la chiusura accidentale dell'interruttore durante i lavori di manutenzione,molti interruttori di isolamento ad alta tensione sono dotati di un meccanismo di blocco che impedisce di chiudere l'interruttore fino a quando non siano state seguite tutte le procedure di sicurezza.
6Indicatori visivi: gli interruttori di isolamento ad alta tensione possono anche includere indicatori visivi, quali luci o bandiere,che forniscono una chiara indicazione se l'interruttore è in posizione aperta o chiusa.
Applicazione:
Gli interruttori di disconnessione ad alta tensione sono componenti essenziali dei sistemi di trasmissione e distribuzione dell'energia.in quanto consentono l'isolamento di particolari tratti della rete per lavori di manutenzione o riparazionePossono anche essere utilizzati per isolare sezioni della rete in caso di guasto o di altre condizioni anormali.
Questi interruttori sono progettati per gestire alte tensioni e correnti e sono tipicamente costruiti con materiali durevoli e robusti come acciaio inossidabile, alluminio o rame.Sono progettati per resistere alle dure condizioni ambientali, come temperature estreme, forti venti e forti piogge.
Esistono diversi tipi di interruttori di disconnessione ad alta tensione, tra cui gli interruttori a ventilazione, gli interruttori immersi in olio e gli interruttori isolati da gas.e funzionano usando una serie di contatti che si separano fisicamente quando si apre l' interruttoreGli interruttori immersi in olio sono tipicamente utilizzati in applicazioni ad alta tensione e sono riempiti di olio per evitare l'arco quando l'interruttore viene aperto.Gli interruttori isolati a gas utilizzano gas esafluoruro di zolfo per isolare i contatti degli interruttori, che consente di progettare interruttori più piccoli e più compatti.
Gli interruttori di disconnessione ad alta tensione devono essere utilizzati e mantenuti da personale qualificato e adeguatamente addestrato.compresi l'uso di adeguate attrezzature di protezione individuale e il seguimento di procedure di blocco/tagging per prevenire l'energia accidentale dell'attrezzaturaLa manutenzione e il collaudo regolari degli interruttori di disconnessione ad alta tensione sono altresì importanti per assicurarsi che funzionino correttamente e siano sicuri da usare.
Rischi per la sicurezza:
1Shock elettrico: gli interruttori di disconnessione ad alta tensione possono produrre uno shock elettrico potenzialmente letale se non sono manipolati correttamente.Questo può accadere se l'interruttore non è adeguatamente isolato prima di essere aperto o se c'è un guasto nell'apparecchiatura.
2Arc flash: quando vengono aperti gli interruttori di disconnessione ad alta tensione, può verificarsi un arc flash, che può rilasciare una quantità significativa di energia sotto forma di calore, luce e pressione.danni agli occhi, e altre lesioni.
3Fallito dell'apparecchiatura: gli interruttori di disconnessione ad alta tensione possono fallire se non sono adeguatamente mantenuti o se sono sovraccaricati, con conseguenti danni all'apparecchiatura, incendi elettrici e altri rischi.
4Pericoli ambientali: gli interruttori di disconnessione ad alta tensione sono spesso collocati in ambienti esterni, dove possono essere esposti a condizioni meteorologiche estreme, come forti venti, forti piogge,e i fulminiTali condizioni possono creare ulteriori rischi per la sicurezza del personale che opera o mantiene l'apparecchiatura.
Condizioni:
1L'altitudine massima per l'installazione non deve superare i 1000 m.
2La temperatura dell'aria ambiente non deve superare i +40°C e nelle zone generali non deve scendere al di sotto dei -30°C. Nelle zone di Paramos non deve scendere al di sotto dei -40°C.
3La pressione del vento non deve superare i 700 Pa, corrispondente a una velocità del vento di 34 m/s.
4L'isolatore dovrebbe resistere a terremoti fino a 8 gradi di intensità.
5.L'isolatore deve essere installato in un luogo dove non si verificano frequenti vibrazioni violente.
6.Per gli isolanti di tipo ordinario, essi devono essere tenuti lontani da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polveree altri materiali esplosivi e corrosivi che possono influenzare gravemente l'isolamento e la capacità di conduzione dell'isolatore.
7Gli isolatori a prova di inquinamento sono adatti per l'uso in aree di conduzione gravemente sporche, ma non devono essere installati in aree con materiali esplosivi o incendiosi.
Parametri tecnici:
| Numero di serie. |
Parametro |
Unità |
Dati |
| 1 |
Tensione nominale |
kV |
12 |
| 2 |
Corrente nominale |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a breve durata |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Livello di isolamento nominale |
L' ondata di fulmine resiste alla tensione (picco) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfrattura
(Positivo e negativo) |
85 |
Frequenza industriale resistenza alla tensione
(1 min)
(valore effettivo) |
Prova a secco/prova a umidità |
Polar-Terra |
42 ((Seco)
34 ((Umidità) |
| Interfrattura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Umidità) |
| 5 |
Resistenza del circuito principale |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo di vita meccanico |
tempi |
50 |
| 50 |
| 80 |
