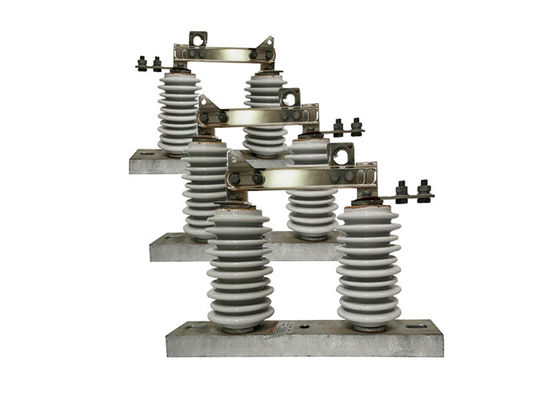

GW9-10 Serie Outdoor High Voltage Disconnect Switch 1250A Scambio di rottura del carico sotto vuoto utilizzato con interruttore
Descrizione del prodotto:
L'interruttore di disconnessione ad alta tensione della serie GW9-10 è un interruttore elettrico utilizzato nei sistemi di alimentazione ad alta tensione per isolare o disconnettere una sezione del sistema dal resto del sistema.È progettato per funzionare in condizioni di alta tensione e corrente ed è utilizzato principalmente per la manutenzione, riparazione, o situazioni di emergenza.
L'interruttore è costituito da una serie di contatti che possono essere aperti o chiusi da un meccanismo, come un attuatore manuale o motorizzato.permette alla corrente elettrica di fluire attraverso il sistema, mentre quando è aperto, la corrente viene interrotta e il sistema viene effettivamente disconnesso.
Applicazione:
1 Isolamento della sottostazione:In una sottostazione, gli interruttori di disconnessione ad alta tensione vengono utilizzati per scollegare trasformatori, interruttori e altre apparecchiature dal sistema di alimentazione per manutenzione o riparazione.
2 Isolamento delle linee di trasmissione:Gli interruttori di disconnessione ad alta tensione vengono utilizzati per isolare sezioni di una linea di trasmissione ad alta tensione per manutenzione, riparazione o per prevenire il flusso di energia durante le emergenze.
3 Sostituzione del banco dei condensatori:Nei sistemi di alimentazione con banche di condensatori, gli interruttori di disconnessione ad alta tensione vengono utilizzati per scollegare la banca di condensatori dal sistema di alimentazione per manutenzione o riparazione.
4 Spargimento di carico:In caso di sovraccarico o di altre situazioni di emergenza, gli interruttori di disconnessione ad alta tensione possono essere utilizzati per eliminare il carico disconnettendo determinate sezioni del sistema di alimentazione.
5 Isolamento di errore:Gli interruttori di disconnessione ad alta tensione vengono utilizzati per isolare le sezioni difettose del sistema di alimentazione per prevenire danni alle apparecchiature e garantire la continuità dell'alimentazione.
Condizioni:
1.l'altitudine non supera i 1000 m,
2.Temperatura dell'aria ambiente: massimo + 40'C; minimo:Area generale -30'C, Paramos -40'C;
3.La pressione del vento non supera i 700 Pa. (corrispondente a una velocità del vento di 34 m/s);
4L' intensità del terremoto non supera gli 8 gradi.
5.La situazione di lavoro è priva di frequenti vibrazioni violente;
6Il sito di installazione di un isolante di tipo ordinario deve essere tenuto lontano da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polvere.
e altre sostanze esplosive e corrosive che influenzano gravemente l'isolamento e la capacità di conduzione dell'isolatore
7. Isolatore tipo a prova di inquinamento è applicabile a grave sporco area di conduzione, tuttavia, non dovrebbe essere alcuna materia esplosiva e le materie che causano incendi
Parametri tecnici:
| Numero di serie. |
Parametro |
Unità |
Dati |
| 1 |
Tensione nominale |
kV |
12 |
| 2 |
Corrente nominale |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a breve durata |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Livello di isolamento nominale |
L' ondata di fulmine resiste alla tensione (picco) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfrattura
(Positivo e negativo) |
85 |
Frequenza industriale resistenza alla tensione
(1 min)
(valore effettivo) |
Prova a secco/prova a umidità |
Polar-Terra |
42 ((Seco)
34 ((Umidità) |
| Interfrattura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Umidità) |
| 5 |
Resistenza del circuito principale |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo di vita meccanico |
tempi |
50 |
| 50 |
| 80 |
