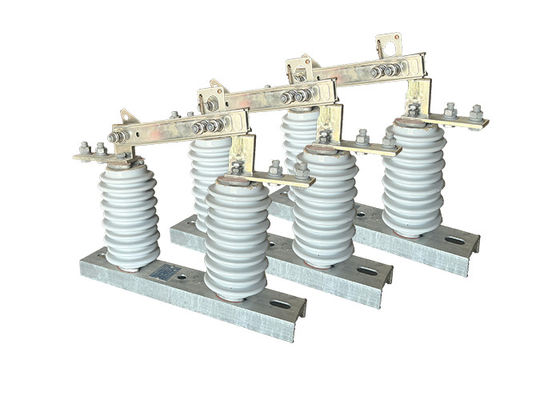

Interruttore di isolamento ad alta tensione in ceramica 12 kV-36 kV di corrente alternata Interruttore di rottura verticale per sistema di distribuzione all'aperto
Descrizione del prodotto:
Un interruttore isolatore ad alta tensione è un interruttore elettrico progettato per isolare una sezione di una rete o di un sistema elettrico dal resto del sistema a fini di manutenzione o riparazione.È tipicamente utilizzato nei sistemi di trasmissione e distribuzione di energia ad alta tensione.
L'interruttore è progettato per aprirsi e chiudersi in condizioni normali o anormali, come un guasto o un'eccessiva corrente.disconnette fisicamente la sezione del sistema dal resto della rete, impedendo il flusso di elettricità in quella sezione.
Gli interruttori isolatori ad alta tensione sono in genere progettati per funzionare a tensioni comprese tra 600 volt e 765.000 volt e possono essere azionati manualmente o automaticamente.Sono generalmente installati in sottostazioni o su pali elettrici, e costituiscono una componente importante dell'infrastruttura della rete elettrica.
È importante seguire adeguate procedure di sicurezza quando si lavorano con interruttori di disconnessione ad alta tensione, in quanto possono essere pericolosi se non maneggiati correttamente.Solo il personale qualificato e addestrato dovrebbe essere autorizzato ad operare e mantenere le apparecchiature ad alta tensione.
Struttura:
Il prodotto descritto è composto da una base (piastra), un isolatore di poste, una parte conduttiva e un dispositivo di blocco.Il coltello è installato sulla testa del coltello di contatto dinamico attraverso bulloni ed è collegato separatamente con la testa di contatto staticoIl coltello è di tipo a fessura, con un'aria di scarico molto bassa e un'aria di scarico molto bassa.che aumenta la superficie di dissipazione del calore e riduce l'innalzamento della temperaturaCiò contribuisce alla resistenza meccanica del coltello e lo rende dinamicamente e termicamente stabile contro i cortocircuiti.
Le parti di blocco installate all'estremità non rotante del coltello di contatto e il gancio di blocco statico sul contatto statico formano il dispositivo di blocco di apertura.il dispositivo si blocca da solo, in modo che il coltello del freno non cadrà a causa del proprio peso o dell'azione di energia elettrica, che potrebbe causare l'apertura del freno senza motivo.
Questo prodotto è comunemente utilizzato nei sistemi di trasmissione e distribuzione dell'energia e svolge un ruolo cruciale nel garantire il corretto funzionamento della rete elettrica.Quando si lavora con questi interruttori, si devono seguire adeguate procedure di sicurezza., e solo il personale qualificato e addestrato dovrebbe essere autorizzato a utilizzarli e a mantenerli.
Operazione:
1 Preparazione: prima di azionare l'interruttore, il circuito deve essere disattivato e adeguatamente messa a terra per evitare eventuali rischi elettrici.L'interruttore deve essere ispezionato per eventuali segni di danni o usura.
2 Chiusura dell'interruttore: per chiudere l'interruttore, l'operatore sposta manualmente o da remoto la maniglia dell'interruttore o la leva di controllo nella posizione chiusa.consentendo la corrente di fluire attraverso il circuito.
3 Aprire l'interruttore: per aprire l'interruttore, l'operatore sposta manualmente o da remoto la maniglia dell'interruttore o la leva di controllo nella posizione aperta.interrompere il flusso di corrente.
4 Gestione dell'arco: quando l'interruttore è aperto, può verificarsi un arco elettrico tra i contatti, che può essere pericoloso e causare danni all'interruttore.l'interruttore può essere equipaggiato con dispositivi quali paracadute ad arco o bobine di esplosione.
5 Sicurezza: gli operatori di interruttori di disconnessione ad alta tensione devono seguire adeguate procedure di sicurezza per prevenire i rischi elettrici.e seguendo le procedure di blocco/taggout.
Suggerimenti di sicurezza:
1- effettuare test e manutenzioni di routine dell'interruttore per garantire il suo corretto funzionamento, comprese le prove della resistenza di isolamento dell'interruttore, la verifica del funzionamento degli interblocchi di sicurezza,e verificare eventuali riscaldamenti o vibrazioni anormali.
2.Implementare una procedura di blocco/taggout prima di eseguire lavori di manutenzione o riparazione dell'interruttore.Questa procedura consiste nel bloccare e contrassegnare l'interruttore per evitare un'energia accidentale durante l'esecuzione del lavoro, fornendo un ulteriore livello di sicurezza.
3.Fornire una formazione adeguata al personale che gestirà o lavorerà sull'interruttore.nonché i rischi potenziali associati alla commutazione.
4.Implementare un sistema completo di gestione della sicurezza che includa regolari audit di sicurezza, valutazioni dei pericoli e segnalazioni di incidenti.Questo approccio proattivo alla sicurezza aiuta a identificare e affrontare i potenziali rischi prima che causino incidenti o lesioni.
5.Assicurarsi che siano installati adeguati sistemi di ventilazione e raffreddamento per gli interruttori di isolamento ad alta tensione situati in spazi chiusi o confinati. 6.Un'adeguata ventilazione aiuta a dissipare il calore e impedisce che l'interruttore si surriscaldi, che può portare a malfunzionamenti o addirittura incendi.
Applicazione:
Gli interruttori di isolamento ad alta tensione sono componenti essenziali dei sistemi di trasmissione e distribuzione dell'energia.in quanto consentono l'isolamento di particolari tratti della rete per lavori di manutenzione o riparazionePossono anche essere utilizzati per isolare sezioni della rete in caso di guasto o di altre condizioni anormali.
Questi interruttori sono progettati per gestire alte tensioni e correnti e sono tipicamente costruiti con materiali durevoli e robusti come acciaio inossidabile, alluminio o rame.Sono progettati per resistere alle dure condizioni ambientali, come temperature estreme, forti venti e forti piogge.
Esistono diversi tipi di interruttori di disconnessione ad alta tensione, tra cui gli interruttori a ventilazione, gli interruttori immersi in olio e gli interruttori isolati da gas.e funzionano utilizzando una serie di contatti che si separano fisicamente quando si apre lo switchGli interruttori immersi in olio sono tipicamente utilizzati in applicazioni ad alta tensione e sono riempiti di olio per evitare l'arco quando l'interruttore viene aperto.Gli interruttori isolati a gas utilizzano gas esafluoruro di zolfo per isolare i contatti degli interruttori, che consente di progettare interruttori più piccoli e più compatti.
Gli interruttori di isolamento ad alta tensione devono essere utilizzati e mantenuti da personale qualificato e adeguatamente addestrato.compresi l'uso di adeguate attrezzature di protezione individuale e il seguimento di procedure di blocco/tagging per prevenire l'energia accidentale dell'attrezzaturaLa manutenzione e il collaudo regolari degli interruttori di disconnessione ad alta tensione sono altresì importanti per assicurarsi che funzionino correttamente e siano sicuri da usare.
Parametri tecnici:
| Numero di serie. |
Parametro |
Unità |
Dati |
| 1 |
Tensione nominale |
kV |
12 |
| 2 |
Corrente nominale |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a breve durata |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Livello di isolamento nominale |
L' ondata di fulmine resiste alla tensione (picco) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfrattura
(Positivo e negativo) |
85 |
Frequenza industriale resistenza alla tensione
(1 min)
(valore effettivo) |
Prova a secco/prova a umidità |
Polar-Terra |
42 ((Seco)
34 ((Umidità) |
| Interfrattura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Umidità) |
| 5 |
Resistenza del circuito principale |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo di vita meccanico |
tempi |
50 |
| 50 |
| 80 |
