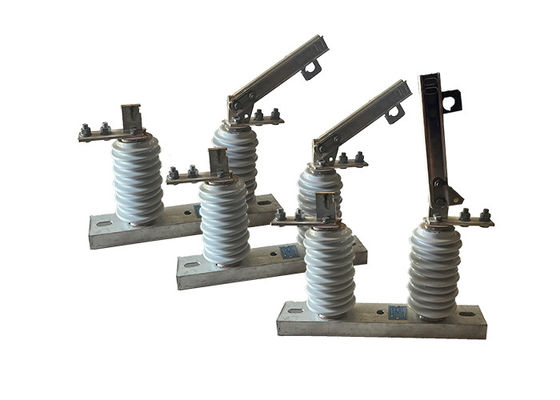

Loadbuster HV Isolator Switch Single Phase Vertical Break Switch con facile installazione con interruttore di circuito a vuoto
Descrizione del prodotto:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
L'interruttore isolatore ad alta tensione è composto da una base, isolanti a pilastro, parti conduttive e parti meccaniche.elevata linearità di rottura e chiusura, e un'elevata affidabilità, raggiungendo il livello di prodotti simili a livello nazionale e internazionale.
Inoltre, esiste un altro tipo di interruttore di disconnessione chiamato GW9-12 ((W), ha una struttura a uno stadio ed è adatto per sistemi di alimentazione con una frequenza di 50 Hz e una tensione di linea di 10 kV.Viene utilizzato come circuito per la rottura e la chiusura di linee quando c'è tensione ma nessun carico. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
Caratteristica:
1.Portabile: Loadbuster è progettato per essere portatile e può essere facilmente trasportato nel sito dove è necessario.
Valutazione dell'alta tensione: questi interruttori sono progettati per gestire livelli di alta tensione, in genere da pochi chilovolti a diverse centinaia di chilovolti.
2Isolamento: l'interruttore è utilizzato per isolare una sezione del sistema di alimentazione a fini di manutenzione o riparazione.
3Indicatori visivi: il Loadbuster ha indicatori visivi che indicano se l'interruttore è aperto o chiuso, rendendo più facile per gli operatori conoscere lo stato del circuito.
4.Versatilità: Loadbuster può essere utilizzato per una vasta gamma di applicazioni, tra cui l'intercettazione e l'isolamento dei circuiti, nonché per la messa a terra e la disattivazione delle apparecchiature.
5Caratteristiche di sicurezza: il Loadbuster è progettato con caratteristiche di sicurezza per proteggere gli operatori dai pericoli elettrici, come i materiali isolanti che impediscono il contatto accidentale con parti attive.
6.Facile da usare: il Loadbuster è progettato per essere facile da usare e richiede una formazione minima per funzionare.
7Lame intercambiabili: La Loadbuster ha lame intercambiabili che possono essere facilmente sostituite, consentendo una maggiore flessibilità e versatilità.
Applicazione:
1.Sistemi di distribuzione di energia: L'interruttore è comunemente utilizzato nelle reti di distribuzione di energia per isolare sezioni specifiche del circuito per finalità di manutenzione, riparazione o risoluzione dei problemi.Permette ai tecnici di lavorare in sicurezza su una particolare parte del sistema senza interrompere l'alimentazione di tutta la rete.
2.Sottostazioni: gli interruttori di disconnessione ad alta tensione sono comunemente utilizzati nelle sottostazioni elettriche per fornire un mezzo di isolamento delle apparecchiature, come trasformatori o interruttori, dalla fonte di alimentazione.Facilita la manutenzione, riparazione o sostituzione di componenti della sottostazione senza pregiudicare l'alimentazione complessiva.
3.Infrastrutture industriali: l'interruttore è utilizzato in ambienti industriali in cui sono presenti circuiti ad alta tensione monofase.Permette di disconnettere in sicurezza le attrezzature o le macchine durante le attività di manutenzione o riparazione, assicurando la sicurezza del personale e proteggendo le attrezzature dai danni.
4.Sistemi di energia rinnovabile: negli impianti di energia rinnovabile, come i sistemi di energia solare o eolica,gli interruttori di disconnessione ad alta tensione sono utilizzati per isolare specifiche sezioni del sistema per lavori di manutenzione o riparazioneForniscono un modo sicuro per scollegare la fonte di alimentazione da componenti come inverter, batterie o punti di connessione alla rete.
5.Verifica e misurazione: l'interruttore di disconnessione ad alta tensione è spesso utilizzato in applicazioni di prova e misurazione.Permette l'isolamento di sezioni specifiche di un circuito per eseguire misurazioni accurate, analisi o test diagnostici senza interferenze da parte di altri componenti collegati.
Operazione:
1Chiusura dell'interruttore: quando l'interruttore è chiuso, le due parti conduttive del circuito vengono messe a contatto tra loro, consentendo al flusso di corrente elettrica attraverso il circuito.
2.Apertura dell'interruttore: quando l'interruttore viene aperto, viene creato un vuoto d'aria tra le due parti conduttive del circuito, isolando efficacemente la sezione dal resto del sistema.Questo è tipicamente fatto per consentire la manutenzione, di riparazione o di collaudo devono essere effettuate in sicurezza.
3.Ariazione del circuito: prima di poter eseguire un qualsiasi lavoro sulla sezione isolata del circuito, è importante mettere a terra il circuito per evitare l'accumulo di carica elettrica residua.Questo è tipicamente fatto utilizzando un interruttore di terra o elettrodo di messa a terra.
È importante notare che il funzionamento degli interruttori di isolamento ad alta tensione dovrebbe essere effettuato solo da personale addestrato e qualificato,in quanto possono rappresentare un grave rischio di scossa elettrica o lesioni in caso di manipolazione impropriaInoltre, è importante seguire tutte le procedure e le linee guida di sicurezza quando si lavora con apparecchiature ad alta tensione, compreso l'uso di indumenti e attrezzature di protezione adeguati.utilizzando attrezzi isolati, e assicurare che l'area sia priva di materiali infiammabili o esplosivi.
Collocazione:
La relazione tra l'interruttore esterno a vuoto e l'isolatore esterno di disconnessione ad alta tensione risiede nei loro ruoli complementari nel sistema elettrico:
Interruzione del circuito: l'interruttore a vuoto è responsabile dell'interruzione del circuito elettrico durante il normale funzionamento o in caso di guasto.Agisce come il principale mezzo per interrompere il flusso di correnteAl contrario, l'isolatore di disconnessione viene utilizzato per isolare il circuito dalla fonte di alimentazione durante le attività di manutenzione o riparazione.Fornisce un ulteriore livello di sicurezza aprendo fisicamente il circuito.
Coordinamento: nei sistemi elettrici ad alta tensione, l'interruttore a vuoto e l'isolatore di disconnessione sono spesso coordinati per lavorare insieme.L'interruttore è responsabile per rilevare i guasti e scatenare per interrompere il flusso di corrente, mentre l'isolatore di disconnessione viene utilizzato per isolare fisicamente il circuito e fornire un'indicazione visibile della disconnessione.
Sicurezza e manutenzione: l'isolatore di disconnessione svolge un ruolo cruciale nel garantire la sicurezza del personale di manutenzione.l'isolatore di disconnessione viene azionato per aprire il circuito e fornire un vuoto d'aria visibileQuesto garantisce che l'apparecchiatura sia disattivata e che sia sicura da usare.
Parametri tecnici:
| Numero di serie. |
Parametro |
Unità |
Dati |
| 1 |
Tensione nominale |
kV |
12 |
| 2 |
Corrente nominale |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Corrente resistente a breve durata |
Numero modello. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Livello di isolamento nominale |
L' ondata di fulmine resiste alla tensione (picco) |
Polar-Terra
(Positivo e negativo) |
kV |
75 |
Interfrattura
(Positivo e negativo) |
85 |
Frequenza industriale resistenza alla tensione
(1 min)
(valore effettivo) |
Prova a secco/prova a umidità |
Polar-Terra |
42 ((Seco)
34 ((Umidità) |
| Interfrattura |
48 ((Seco) |
| 48 ((Seco) |
48 ((Seco)
40 ((Umidità) |
| 5 |
Resistenza del circuito principale |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Tempo di vita meccanico |
tempi |
50 |
| 50 |
| 80 |
