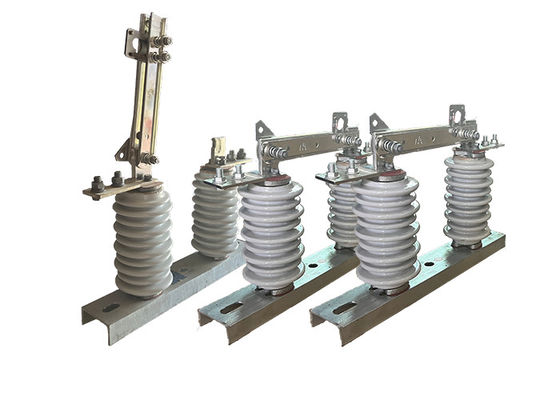

GW9-10 Interruttore di isolamento ad alta tensione 630A Interruttore di disconnessione di linea aerea per la protezione utilizzato nei sistemi di alimentazione

GW9-10 Interruttore di isolamento ad alta tensione 630A Interruttore di disconnessione di linea aerea per la protezione utilizzato nei sistemi di alimentazione

Descrizione del prodotto:

L'interruttore isolatore ad alta tensione è un tipo di interruttore elettrico utilizzato nei sistemi di alimentazione per isolare un circuito dal resto del sistema per motivi di manutenzione o sicurezza.Il termine "verticale" indica l'orientamento dell'isolatore, che è montato verticalmente su una struttura di supporto.

Gli interruttori di isolamento ad alta tensione sono comunemente utilizzati nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono progettati per gestire elevate tensioni e correnti e sono spesso installati in luoghi esterni.

Gli interruttori di isolamento ad alta tensione sono costituiti in genere da un insieme di contatti stazionari e mobili separati da un intervallo d'aria.i contatti sono in contatto tra loroQuando viene aperto l'interruttore dell'isolatore, i contatti vengono separati.interrompere il flusso di corrente attraverso il circuito e isolarlo dal resto del sistema.

Gli interruttori di isolamento ad alta tensione sono una componente importante della sicurezza e dell'affidabilità del sistema di alimentazione e sono progettati per funzionare in una varietà di condizioni ambientali.Sono spesso soggetti a rigorosi test e requisiti di certificazione per garantire che soddisfino gli standard del settore per prestazioni e sicurezza.

Struttura:

Questo prodotto è composto da base (piastra), post isolante, parte conduttiva e dispositivo di blocco.e l'altra estremità del coltello è collegata separatamente alla testa di contatto statica, e ogni lato è mantenuto in un buon stato di contatto dalla pressione della molla di compressione.ma favoriscono anche la riduzione dell'aumento della temperatura, e migliorare la resistenza meccanica del coltello, rendendo la stabilità termica dinamica contro corto circuito.Le parti di blocco installate all'estremità non rotante del coltello di contatto e il gancio di blocco statico sul contatto statico costituiscono il dispositivo di blocco di apertura, che si blocca automaticamente quando il freno è chiuso, in modo che il coltello del freno non cadrà da solo a causa del proprio peso o dell'azione dell'energia elettrica,causare l'apertura del freno senza causa.

Caratteristica:

1.Capacità di gestione di alta tensione e corrente: gli interruttori di disconnessione ad alta tensione sono progettati per gestire alte tensioni e correnti comunemente presenti nei sistemi di alimentazione ad alta tensione,e sono generalmente indicati per 69 kV e oltre.

2.contatti stazionari e mobili: gli interruttori di disconnessione ad alta tensione hanno un insieme di contatti stazionari e mobili separati da un intervallo d'aria.i contatti sono in contatto tra loroQuando l'interruttore viene aperto, i contatti vengono separati, interrompendo il flusso di corrente attraverso il circuito.

3- funzionamento manuale o motorizzato: gli interruttori di disconnessione ad alta tensione possono essere azionati manualmente o a motore, a seconda dell'applicazione e delle esigenze specifiche.Gli interruttori motorizzati consentono il controllo remoto, che può migliorare la sicurezza e la comodità.

4.Costruzione all'aperto: gli interruttori di disconnessione ad alta tensione sono progettati per l'uso all'aperto e sono tipicamente costruiti in materiali durevoli come acciaio o alluminio.Sono costruiti per resistere alle dure condizioni ambientali, come temperature estreme, vento, pioggia e polvere.

5Indicatori visivi: gli interruttori di disconnessione ad alta tensione hanno spesso indicatori visivi per indicare lo stato dell'interruttore, ad esempio aperto o chiuso.Ciò consente agli operatori di determinare rapidamente e facilmente lo stato dello switch.

6- caratteristiche di sicurezza: gli interruttori di disconnessione ad alta tensione sono progettati con caratteristiche di sicurezza per proteggere i lavoratori e il pubblico dai pericoli elettrici,come il contatto accidentale con parti attive del sistemaQueste caratteristiche possono includere blocchi di sicurezza, disposizioni di messa a terra e etichette di avvertimento.

Suggerimenti di sicurezza:

1.Considerare l'implementazione di sistemi di controllo e monitoraggio remoto per gli interruttori di isolamento ad alta tensione. Questi sistemi consentono di monitorare in tempo reale lo stato degli interruttori, le condizioni di carico e il rilevamento dei guasti,miglioramento dell'efficienza operativa e riduzione della necessità di interventi manuali.

2.Fornire segnali e etichette di avvertimento chiari e visibili vicino all'interruttore per avvertire il personale dell'alta tensione e dei potenziali pericoli associati all'apparecchiatura.Questo contribuisce a promuovere la consapevolezza e incoraggia l'adesione ai protocolli di sicurezza.

3.Stabilire un programma di manutenzione regolare per l'interruttore e rispettarlo diligentemente.garantire che l'interruttore rimanga in condizioni ottimali e ridurre la probabilità di guasti inaspettati.

4.Mantenere una fonte di alimentazione di riserva affidabile o un piano di emergenza in caso di interruzioni di corrente o di emergenza.Questo garantisce che l'interruttore può ancora essere azionato o isolato quando l'alimentazione primaria non è disponibile, riducendo al minimo le interruzioni e mantenendo la sicurezza.

5- effettuare approfondite valutazioni dei rischi prima di installare o mettere in servizio gli interruttori di isolamento ad alta tensione; le valutazioni dovrebbero tener conto di fattori quali le condizioni ambientali, i potenziali guasti elettrici,e la prossimità del personale o delle attrezzature sensibili per garantire l'adozione di misure di sicurezza adeguate.

6.Mantenere aggiornato con gli standard del settore, le normative e le migliori pratiche relative agli interruttori di isolamento ad alta tensione.come quelle stabilite dalle autorità di sicurezza elettrica, contribuisce a garantire che l'interruttore soddisfi i requisiti minimi di sicurezza e funzioni entro limiti accettabili.

Parametri tecnici:
