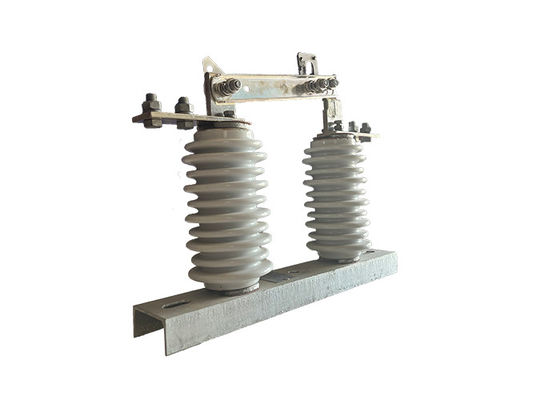

Portatile alta tensione DC disconnettere interruttore isolatore monofase interruttore 1000 metri Altitudine utilizzato con VCB all'aperto

Portatile alta tensione DC disconnettere interruttore isolatore monofase interruttore 1000 metri Altitudine utilizzato con VCB all'aperto

Descrizione del prodotto:

L'interruttore di isolamento ad alta tensione è un interruttore elettrico utilizzato per scollegare un circuito dalla sua fonte di alimentazione.È tipicamente utilizzato nei sistemi di trasmissione e distribuzione di energia ad alta tensione per consentire al personale di manutenzione di lavorare in sicurezza sull'attrezzatura senza il rischio di elettrocuzione.

Disconnettore elettrico ad alta tensione ha una lama o un contatto che può essere aperto o chiuso ruotando il palo, che accende o disattacca il circuito.Il palo di solito ha un materiale non conduttivo per isolare l'operatore dall'alta tensione.

Gli interruttori di isolamento ad alta tensione sono disponibili in vari disegni e dimensioni, a seconda della tensione e della corrente del circuito che intendono controllare.Sono spesso montati su un palo o su una struttura e sono comunemente usati insieme ad altri dispositivi di protezione, come interruttori e fusibili, per garantire la sicurezza e l'affidabilità del sistema elettrico.

Operazione:

1Chiusura dell'interruttore: quando l'interruttore è chiuso, le due parti conduttive del circuito vengono messe a contatto tra loro, consentendo al flusso di corrente elettrica attraverso il circuito.

2.Apertura dell'interruttore: quando l'interruttore viene aperto, viene creato un vuoto d'aria tra le due parti conduttive del circuito, isolando efficacemente la sezione dal resto del sistema.Questo è tipicamente fatto per consentire la manutenzione, di riparazione o di collaudo devono essere effettuate in sicurezza.

3.Ariazione del circuito: prima di poter eseguire un qualsiasi lavoro sulla sezione isolata del circuito, è importante mettere a terra il circuito per evitare l'accumulo di carica elettrica residua.Questo è tipicamente fatto utilizzando un interruttore di terra o elettrodo di messa a terra.

È importante notare che il funzionamento degli interruttori di isolamento ad alta tensione dovrebbe essere effettuato solo da personale addestrato e qualificato,in quanto possono rappresentare un grave rischio di scossa elettrica o lesioni in caso di manipolazione impropriaInoltre, è importante seguire tutte le procedure e le linee guida di sicurezza quando si lavora con apparecchiature ad alta tensione, compreso l'uso di indumenti e attrezzature di protezione adeguati.utilizzando attrezzi isolati, e assicurare che l'area sia priva di materiali infiammabili o esplosivi.

Caratteristica:

1Isolamento: l'interruttore è utilizzato per isolare una singola fase del sistema di alimentazione a fini di manutenzione o riparazione.

2.Alta tensione: questi interruttori sono progettati per gestire livelli di alta tensione, in genere da pochi kilovolts a diverse centinaia di kilovolts.

3.Operazione manuale: l'interruttore è azionato manualmente con un gancio o una leva. L'operatore deve essere addestrato al funzionamento sicuro dell'interruttore.

4Indicatori visivi: alcuni interruttori hanno indicatori visivi che indicano se l'interruttore è aperto o chiuso, rendendo più facile per gli operatori conoscere lo stato del circuito.

5Durabilità: questi interruttori sono progettati per resistere a condizioni ambientali difficili, come temperature estreme, umidità e sostanze corrosive.

6Caratteristiche di sicurezza: l'interruttore è progettato con caratteristiche di sicurezza per proteggere gli operatori dai pericoli elettrici, come i materiali isolanti che impediscono il contatto accidentale con parti attive.

7Dimensioni compatte: gli interruttori isolatori ad alta tensione monofase sono in genere di dimensioni compatte e possono essere installati in spazi ristretti.

Applicazione:

1Isolamento del circuito: gli interruttori isolatori ad alta tensione vengono utilizzati per isolare una sezione di un circuito ad alta tensione a fini di manutenzione, riparazione o collaudo.la sezione può essere effettivamente scollegata dal resto del sistema, che consente di svolgere il lavoro in sicurezza.

2.Commutazione di carico: gli interruttori isolatori ad alta tensione possono essere utilizzati come interruttori di carico per controllare il flusso di energia elettrica in un circuito.Sono particolarmente utili in situazioni in cui il carico è relativamente piccolo e non richiede un interruttore o un fusibile.

3Protezione delle linee aeree: gli interruttori di isolamento ad alta tensione sono spesso installati sulle linee aeree per fornire protezione contro i fulmini e altri disturbi elettrici.Isolando una sezione della linea, l'interruttore può aiutare a prevenire danni alle apparecchiature e ridurre il rischio di interruzioni di corrente.

4Protezione del trasformatore: gli interruttori isolatori ad alta tensione sono utilizzati anche per proteggere i trasformatori isolandoli dalla rete elettrica in caso di guasto o sovraccarico.il trasformatore può essere disconnesso dalla rete, evitando danni al trasformatore e ad altre apparecchiature.

Funzionamento con interruttore esterno a vuoto:

La relazione tra l'interruttore esterno a vuoto e l'isolatore esterno di disconnessione ad alta tensione risiede nei loro ruoli complementari nel sistema elettrico:

1Interruzione del circuito: l'interruttore a vuoto è responsabile dell'interruzione del circuito elettrico durante il normale funzionamento o in caso di guasto.Agisce come il principale mezzo per interrompere il flusso di correnteAl contrario, l'isolatore di disconnessione viene utilizzato per isolare il circuito dalla fonte di alimentazione durante le attività di manutenzione o riparazione.Fornisce un ulteriore livello di sicurezza aprendo fisicamente il circuito.

2Coordinamento: nei sistemi elettrici ad alta tensione, l'interruttore a vuoto e l'isolatore di disconnessione sono spesso coordinati per funzionare insieme.L'interruttore è responsabile per rilevare i guasti e scatenare per interrompere il flusso di corrente, mentre l'isolatore di disconnessione viene utilizzato per isolare fisicamente il circuito e fornire un'indicazione visibile della disconnessione.

3.Sicurezza e manutenzione: l'isolatore di disconnessione svolge un ruolo cruciale nel garantire la sicurezza del personale di manutenzione.l'isolatore di disconnessione viene azionato per aprire il circuito e fornire un vuoto d'aria visibileQuesto garantisce che l'apparecchiatura sia disattivata e che sia sicura da usare.
