Descrizione del prodotto:

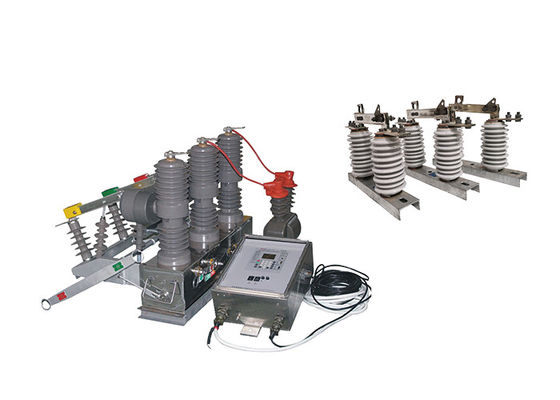

L'interruttore montato su palo ad alta tensione ZW32-12 ((F) è un'apparecchiatura di distribuzione esterna con una tensione nominale di 12 kV e una frequenza AC trifase di 50 Hz.È utilizzato principalmente per rompere e chiudere la corrente di carico, corrente di sovraccarico e corrente di cortocircuito nei sistemi elettronici.nonché per operazioni frequenti nelle reti elettriche rurali- può essere utilizzato anche come interruttore sezionale per il funzionamento della rete elettrica.il ZW32-12 recloser automatico sectionlizer elettrico può integrarsi senza soluzione di continuità nelle operazioni di rete elettricaEsso consente il monitoraggio, il controllo e l'automazione a distanza della rete di distribuzione, ottimizzando le prestazioni del sistema e facilitando una gestione efficiente dell'energia.

Il gancio azionato GW9-10 è un tipo di interruttore elettrico utilizzato per isolare una sezione di una linea aerea di trasmissione di energia per manutenzione o riparazione.È tipicamente utilizzato in sistemi elettrici ad alta tensione, come quelli utilizzati dalle compagnie elettriche per la trasmissione di energia elettrica su lunghe distanze.

Il gancio è montato su una struttura aerea, come una torre o un palo di trasmissione, ed è progettato per resistere alle dure condizioni ambientali incontrate nei sistemi elettrici all'aperto.È dotato di un, o movimento su e giù per accendere o disattivare i contatti degli interruttori, che sono in genere realizzati in rame o altri materiali conduttivi.

Il gancio è progettato per fornire una rottura visibile nella linea di trasmissione, consentendo al personale di manutenzione di lavorare in sicurezza sulla linea senza rischio di elettrocuzione o danni alle apparecchiature.È spesso utilizzato in combinazione con altri dispositivi di sicurezza, quali interruttori di messa a terra e arrestazioni di sovratensioni, per proteggere il sistema elettrico e le persone che vi lavorano.

Introduzione del controller:

Il controller supporta la comunicazione tramite un'interfaccia 485/232, che consente il monitoraggio e il controllo remoto.

Quando viene rilevato un interruttore pesante, il dispositivo accelera automaticamente il processo di accelerazione in caso di guasto permanente.

Chiusura e ricollocamento a distanza/manuale: l'utente ha la possibilità di chiudere e ricollocare il circuito a distanza o manualmente.se l'utente dimentica di rimuovere l'interruttore di messa a terra quando ripristina l'alimentazione dopo aver riparato una linea, il dispositivo può accelerare il processo di scatto per garantire la sicurezza.

Questa caratteristica consente di regolare tre tempi di ritardo di chiusura. Questa caratteristica offre flessibilità nel determinare il ritardo appropriato prima di ria chiudere il circuito dopo un guasto.

Il circuito di chiusura del controllo incorpora una progettazione anti-malfunzionamento.

Il regolatore può distinguere tra guasti in zona e fuori zona sulla base di corrente a sequenza zero.Questa capacità aiuta a identificare la posizione dei guasti e consente una risoluzione dei problemi e una manutenzione più mirate.

Prevenzione degli errori di funzionamento: l'interruttore del telecomando è progettato per prevenire errori di funzionamento.riducendo così il rischio di azioni non intenzionali.

Applicazione:

1.Sistemi di distribuzione di energia: l'interruttore può essere utilizzato nelle reti di distribuzione di energia, comprese sottostazioni, interruttori e pannelli di distribuzione.Le sue funzionalità di controllo intelligenti offrono una maggiore capacità di monitoraggio e protezione, consentendo un funzionamento efficiente e affidabile del sistema di distribuzione.

2.Installazioni industriali: l'interruttore è adatto per la protezione di apparecchiature e macchinari elettrici in ambienti industriali.e sistemi di automazione dei processi, garantendo la sicurezza e il funzionamento ininterrotto dei processi industriali critici.

3.Sistemi di energia rinnovabile: l'interruttore è adatto per l'uso in sistemi di energia rinnovabile, come centrali solari e parchi eolici.garantire la protezione delle attrezzature sensibili per l'energia da fonti rinnovabili e prevenire danni causati da sovraccarichi o guasti.

4Centri dati: i centri dati richiedono una protezione dei circuiti altamente affidabile e reattiva per salvaguardare le infrastrutture IT critiche.L'interruttore di circuito magnetico permanente intelligente può essere utilizzato nelle unità di distribuzione di energia del data center (PDU) e nei pannelli elettrici, offrendo monitoraggio avanzato, rilevamento rapido dei guasti e gestione ottimizzata dell'energia.

5.Stazioni di ricarica per veicoli elettrici: con l'adozione crescente di veicoli elettrici (EV), l'Intelligent Permanent Magnetic Circuit Breaker può essere utilizzato nelle stazioni di ricarica per veicoli elettrici.Fornisce una protezione rapida e accurata da sovraccariche e cortocircuiti, garantendo operazioni di ricarica sicure e affidabili.

6.Sistemi di gestione dell'energia: le caratteristiche di controllo intelligente dell'interruttore lo rendono compatibile con i sistemi di gestione dell'energia.Può essere integrato in sistemi di domotica intelligente o di automazione degli edifici per ottimizzare il consumo di energia, monitorare i parametri elettrici e abilitare le funzioni di scarico del carico o di risposta alla domanda.

Caratteristica:

1.Interruttore a vuoto ad alta tensione: adotta la tecnologia di estinzione dell'arco a vuoto e ha buone prestazioni di rottura e una forte capacità di estinzione dell'arco.correnti di sovraccarico, e cortocircuiti.

2Progettazione all'aperto: è adatto per ambienti all'aperto e ha una buona resistenza alle intemperie e prestazioni di protezione, consentendogli di funzionare normalmente in varie condizioni climatiche difficili.

3Tensione e frequenza nominali: è adatto ai sistemi di distribuzione con tensione nominale di 12 kV e frequenza CA trifase di 50 Hz, soddisfacendo i corrispondenti requisiti di potenza.

4.Funzionalità di protezione e controllo: viene utilizzato principalmente per la protezione e il controllo del carico nelle sottostazioni e nei sistemi di distribuzione delle imprese industriali e minerarie.Può proteggere efficacemente il funzionamento sicuro delle apparecchiature e dei sistemi di alimentazione.

5.Applicazione delle reti elettriche rurali: a causa delle frequenti operazioni nelle reti elettriche rurali,questo interruttore è ampiamente utilizzato e può essere utilizzato come interruttore sezionale e per l'automazione della rete di distribuzione nelle reti elettriche rurali.

Condizione:

1.Altezza non superiore a 2000 metri;

2.Temperatura dell' aria ambiente: -45 ° C ~ + 40 ° C. Differenza di temperatura giornaliera: 25 ° C;

3.Velocità del vento non superiore a 35 m / s

4Nessun luogo infiammabile, esplosivo, pericoloso per la corrosione chimica e per le violente vibrazioni.

Parametro tecnico:

ZW32-12

GW9-10
