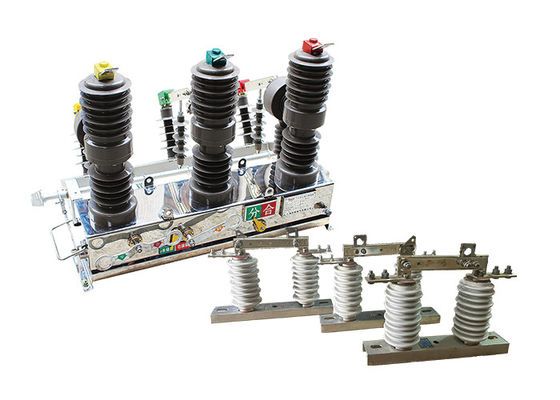

ZW32-12 Serie Pollo montato interruttore automatico facile funzionamento GB1984 / GB11022 Con interruttore di disconnessione esterno

ZW32-12 Serie Pollo montato interruttore automatico facile funzionamento GB1984 / GB11022 Con interruttore di disconnessione esterno

Descrizione del prodotto:

L'interruttore a palo ZW32-12 è un'attrezzatura di distribuzione esterna a tre fasi AC 50Hz a tensione fissa di 12KV, utilizzata principalmente per interrompere e chiudere la corrente di carico,corrente di sovraccarico e cortocircuito- il modello di utilità è adatto per la protezione e il controllo nel sistema di distribuzione delle sottostazioni e delle imprese industriali e minerarie,e i luoghi in cui la rete elettrica rurale opera frequentementePuò anche operare l'interruttore segmentato della rete elettrica e, dopo aver installato il controller, può realizzare l'automazione della rete di distribuzione.

L'interruttore di disconnessione ad alta tensione GW9-10 è un interruttore elettrico progettato per isolare una sezione di una rete o di un sistema elettrico dal resto del sistema a fini di manutenzione o riparazione.È tipicamente utilizzato nei sistemi di trasmissione e distribuzione di energia ad alta tensione.

L'interruttore è progettato per aprirsi e chiudersi in condizioni normali o anormali, come un guasto o un'eccessiva corrente.disconnette fisicamente la sezione del sistema dal resto della rete, impedendo il flusso di elettricità in quella sezione.

Gli interruttori di disconnessione ad alta tensione sono in genere progettati per funzionare a tensioni comprese tra 600 volt e 765.000 volt e possono essere azionati manualmente o automaticamente.Sono generalmente installati in sottostazioni o su pali elettrici, e costituiscono una componente importante dell'infrastruttura della rete elettrica.

doppio effetto di utilizzo quando gli interruttori utilizzanoD con disconnettore di isolamento!!

Struttura:

1.Framma: La struttura funge da principale componente strutturale dell'interruttore, fornendo supporto e alloggiamento per i componenti interni.

2.Componenti portatori di corrente: questi componenti comprendono i contatti, i conduttori e le parti portatrici di corrente che formano il percorso elettrico attraverso l'interruttore.Sono responsabili di condurre e interrompere il flusso di corrente.

3.Assemblaggio a magnete permanente: l'assemblaggio a magnete permanente è un componente cruciale del interruttore.È costituito da magneti permanenti che generano un campo magnetico per controllare l'azione di scatto del interruttoreI magneti sono posizionati con cura per fornire la forza magnetica desiderata per un funzionamento efficiente e preciso.

4Meccanismo di scatto: il meccanismo di scatto è responsabile dell'apertura dell'interruttore quando viene rilevato un guasto o un sovraccarico.In un interruttore di circuito magnetico intelligente, il meccanismo di attivazione è progettato per rispondere rapidamente e con precisione ai segnali di guasto ricevuti dal sistema di controllo intelligente.

5.Sistema di controllo intelligente: il sistema di controllo intelligente è il cervello dell'interruttore.con un'intensità di calore non superiore a 50 W, analizzare le condizioni di guasto e controllare il funzionamento dell'interruttore.e integrazione con altri sistemi.

6.Componenti ausiliari: un interruttore magnetico permanente intelligente può contenere vari componenti ausiliari, a seconda dell'applicazione e delle esigenze specifiche.Questi possono includere indicatori, contatti ausiliari a fini di segnalazione e di controllo, blocchi meccanici e terminali per le connessioni di cablaggio esterne.

7Inclosure: l'interruttore è in genere racchiuso in un alloggiamento per fornire protezione contro fattori ambientali, come polvere, umidità e danni fisici.L'involucro può essere realizzato in materiali durevoli come il metallo o la plastica di alta qualità.

Caratteristica:

1Struttura completamente chiusa a pilastro trifase con elevate prestazioni di tenuta.

A. prestazioni di rottura stabili e affidabili, senza rischi di combustione o esplosione; senza manutenzione, di piccole dimensioni, leggero e lunga durata.

B. Forte resistenza all'umidità e alla rugiada, particolarmente indicata per l'uso in zone fredde o umide.

C. Materiali importati con buone prestazioni di isolamento, resistenza alle alte temperature, resistenza agli UV e resistenza all'invecchiamento.

2Meccanismo di funzionamento miniaturizzato di molla efficiente e affidabile.

A. Il motore di accumulo di energia ha un basso consumo di energia per le operazioni di apertura e chiusura; il meccanismo adotta un metodo di trasmissione diretta con meno componenti, con conseguente elevata affidabilità.

B. Il meccanismo di funzionamento è collocato in una scatola sigillata per prevenire efficacemente la ruggine e migliorare l'affidabilità del meccanismo.

3.Controllo comodo e flessibile e prestazioni di combinazione libera.

A. Può essere azionato manualmente per la rottura o azionato elettricamente per l'apertura e la chiusura, nonché controllato da remoto da una posizione remota.

B. Può essere accoppiato con un regolatore intelligente per ottenere l'automazione della distribuzione o combinato con un regolatore di riconferma per formare un riconfermatore o un sezionatore automatico.

C. Può essere dotato di trasformatori di corrente bi- o tri-fase per la protezione da sovraccarico o cortocircuito.

D. Può fornire segnali di acquisizione di corrente per controllori intelligenti e può essere dotato di trasformatori di corrente di misurazione in base alle esigenze dell'utente.

E. Può essere dotato di un interruttore di isolamento a blocco trifase con dispositivo di blocco anti-malfunzionamento integrato;può anche essere installato con isolanti per pilastri di arrester di sovratensione per una facile manutenzione.

Applicazione:

1.Sottostazioni: viene comunemente utilizzato sia nelle sottostazioni interne che esterne per la protezione e il controllo della distribuzione di energia a media tensione.L'interruttore a vuoto garantisce un'interruzione affidabile delle correnti di guasto, correnti di sovraccarico e correnti di carico, salvaguardando le apparecchiature della sottostazione.

2Imprese industriali e minerarie: l'interruttore a vuoto ZW32-12 è utilizzato nei sistemi di distribuzione delle imprese industriali e minerarie per proteggere motori, trasformatori,altri apparecchi elettrici da sovracorrenti e cortocircuitiAiuta a mantenere la stabilità e la sicurezza dell'alimentazione elettrica in tali impianti.

3Reti elettriche rurali: la capacità di sopportare frequenti operazioni rende l'interruttore a vuoto adatto per le reti elettriche rurali.consentendo un'efficiente segmentazione della rete elettricaInoltre, quando è dotato di un regolatore, consente l'automazione della rete di distribuzione, migliorando l'affidabilità e l'efficienza del sistema elettrico rurale.

4Edifici commerciali: l'interruttore a vuoto è utilizzato anche negli edifici commerciali per la distribuzione e la protezione dell'energia.prevenire danni alle apparecchiature e ridurre al minimo i tempi di fermo.

Parametro tecnico:

ZW32-12

GW9-10
