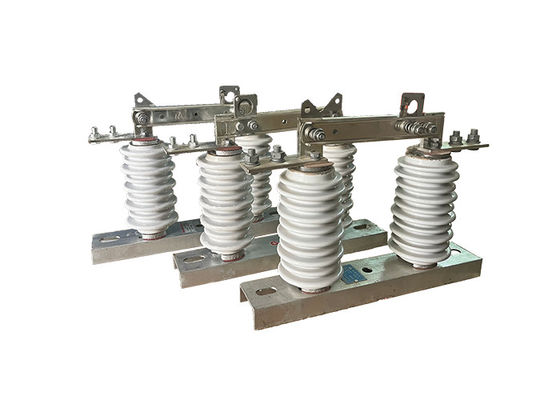

Isolatore ad alta tensione di sovraccarico interruttore di accensione interruttore di disconnessione elettrico

Isolatore ad alta tensione di sovraccarico interruttore di accensione interruttore di disconnessione elettrico

Descrizione del prodotto:

Gli interruttori isolatori ad alta tensione sono tipicamente utilizzati nei sistemi di trasmissione e distribuzione ad alta tensione per isolare sezioni della rete per lavori di manutenzione o riparazione.Sono utilizzati anche come dispositivi di sicurezza per proteggere i lavoratori dai pericoli elettrici, come il contatto accidentale con parti attive del sistema.

Essi sono progettati per gestire elevate tensioni e correnti e sono spesso installati in luoghi esterni, dove sono esposti a condizioni ambientali difficili, come temperature estreme, vento,Sono costruiti per resistere a queste condizioni e sono spesso realizzati in materiali durevoli come acciaio o alluminio.

Gli interruttori di isolamento ad alta tensione sono disponibili in diversi tipi e configurazioni, a seconda delle specifiche applicazioni e dei requisiti.mentre altri sono adatti all'uso all'apertoAlcuni sono progettati per essere operati manualmente, mentre altri sono automatizzati e possono essere gestiti da remoto.

Oltre alla loro funzione primaria di isolamento dei circuiti, gli interruttori di isolamento hanno anche altre caratteristiche importanti, come fornire un'indicazione visiva del loro stato (aperto o chiuso),e assicurando che il circuito non sia alimentato quando l'isolatore è aperto.

Applicazione

1.Reti elettriche: l'interruttore di isolamento verticale ad alta tensione è un componente critico nelle reti elettriche, dove viene utilizzato per isolare sezioni della linea di trasmissione per manutenzione o riparazione.Ciò contribuisce a garantire che la rete elettrica rimanga operativa e affidabile, anche durante le attività di manutenzione o riparazione.

2.Sottostazioni elettriche: l'interruttore di isolamento verticale ad alta tensione è anche comunemente utilizzato nelle sottostazioni elettriche,quando viene utilizzato per isolare singoli trasformatori o altre apparecchiature per manutenzione o riparazioneCiò contribuisce a garantire che la sottostazione rimanga operativa e affidabile, anche durante le attività di manutenzione o riparazione.

3.Sistemi di energia rinnovabile: l'interruttore di isolamento verticale ad alta tensione è utilizzato anche nei sistemi di energia rinnovabile, come le centrali eoliche e solari,per isolare sezioni della linea di trasmissione per manutenzione o riparazioneCiò contribuisce a garantire che il sistema di energia rinnovabile rimanga operativo e affidabile, anche durante le attività di manutenzione o riparazione.

Operazione:

L'interruttore dell'isolatore ad alta tensione separa la parte conduttiva dalla base utilizzando un isolante per garantire una normale distanza di isolamento di lavoro e fissare la parte conduttiva, l'isolatore,con una lunghezza di 20 mm o più ma non superiore a 20 mmQuando si trova in posizione aperta, vi è un vuoto visibile e una distanza di isolamento di rottura adeguata per resistere alla tensione di lavoro normale.può trasportare in modo affidabile la corrente di funzionamento normale e la corrente di guasto del corto circuitoA causa della presenza di un dispositivo di estinzione ad arco dedicato, può essere utilizzato solo per la commutazione di circuiti con tensione ma senza carico.Le operazioni di apertura e chiusura sono effettuate utilizzando un gancio isolante per tirare o spingere il foro rotondo nel blocco, causando la disattivazione del gancio di blocco dinamico e l'incrocio con il gancio di blocco statico.

Condizione:

1L'altitudine massima per l'installazione non deve superare i 1000 m.
2La temperatura dell'aria ambiente non deve superare i +40°C e nelle zone generali non deve scendere al di sotto dei -30°C. Nelle zone di Paramos non deve scendere al di sotto dei -40°C.
3La pressione del vento non deve superare i 700 Pa, corrispondente a una velocità del vento di 34 m/s.
4L'isolatore dovrebbe resistere a terremoti fino a 8 gradi di intensità.
5.L'isolatore deve essere installato in un luogo dove non si verificano frequenti vibrazioni violente.
6.Per gli isolanti di tipo ordinario, essi devono essere tenuti lontani da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polveree altri materiali esplosivi e corrosivi che possono influenzare gravemente l'isolamento e la capacità di conduzione dell'isolatore.
7Gli isolatori a prova di inquinamento sono adatti per l'uso in aree di conduzione gravemente sporche, ma non devono essere installati in aree con materiali esplosivi o incendiosi.

Parametri tecnici:
