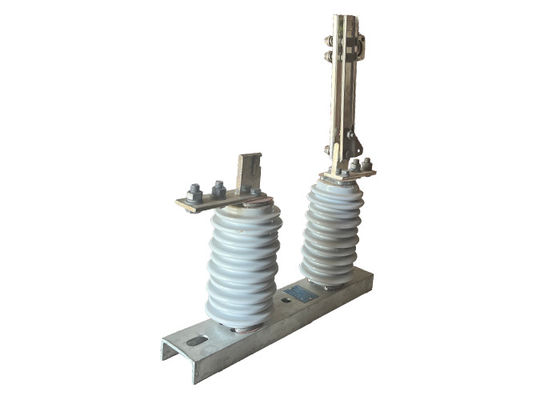

Interruttore di disconnessione esterno della serie GW9 con resistenza alla corrosione / prestazioni stabili

Interruttore di disconnessione esterno della serie GW9 con resistenza alla corrosione / prestazioni stabili

Descrizione del prodotto:

Gli interruttori di disconnessione esterni sono infatti utilizzati nei sistemi di trasmissione e distribuzione di energia ad alta tensione per disconnettere i circuiti dalle loro fonti di alimentazione a fini di manutenzione o riparazione.Forniscono un mezzo per isolare il circuito dalla fonte di alimentazione, consentendo ai lavoratori di svolgere i loro compiti in sicurezza senza rischi di scosse elettriche.

Il funzionamento di un interruttore di disconnessione esterno comporta un palo rotante che controlla l'apertura e la chiusura della lama o del contatto dell'interruttore.la lama può essere attivata o disattivataQuesto meccanismo consente un'indicazione manuale e visibile dello stato dello interruttore.

Per garantire la sicurezza dell'operatore, il palo dell'interruttore di disconnessione è in genere realizzato in un materiale non conduttivo, come fibra di vetro o materiali compositi,che fornisce isolamento contro l'alta tensione presente nel sistemaQuesto isolamento protegge l'operatore da scosse elettriche durante il funzionamento dello interruttore.

Gli interruttori di disconnessione esterni sono disponibili in vari disegni e dimensioni per accogliere diversi livelli di tensione e corrente dei circuiti che controllano.Sono comunemente montati su pali o strutture in ambienti esterniIn combinazione con altri dispositivi di protezione come interruttori e fusibili,gli interruttori di disconnessione contribuiscono alla sicurezza e all'affidabilità complessive del sistema elettrico fornendo un mezzo di isolamento e protezione.

Caratteristica:

1 Sicurezza: La caratteristica principale di un interruttore a gancio è la sicurezza, che consente al personale di manutenzione di scollegare in sicurezza un circuito dalla sua fonte di alimentazione senza rischiare un'elettricità.

2 Funzionamento a distanza: l'interruttore può essere azionato da una distanza di sicurezza utilizzando un lungo palo o un "gancio", che elimina la necessità che il personale sia nelle immediate vicinanze dell'apparecchiatura ad alta tensione.

3 Facile da usare: Gli interruttori a gancio sono progettati per essere facili da usare e non richiedono una formazione minima per funzionare.

4 Durabilità: Sono progettati per resistere a condizioni ambientali difficili, come temperature estreme, umidità e sostanze corrosive.

5 Valutazione dell'alta tensione: gli interruttori a gancio sono in genere utilizzati nei sistemi di trasmissione e distribuzione di energia ad alta tensione e hanno una tensione nominale elevata,di tensione variabile da poche migliaia di volt a diverse centinaia di migliaia di volt.

6 Versatilità: possono essere utilizzati per una vasta gamma di applicazioni, tra cui l'intercettazione e l'isolamento dei circuiti, nonché per la messa a terra e la disattivazione di apparecchiature.

7 Indicatori visivi: Alcuni interruttori a gancio hanno indicatori visivi che indicano se l'interruttore è aperto o chiuso, rendendo più facile per gli operatori conoscere lo stato del circuito.

Rischi per la sicurezza:

1Shock elettrico: gli interruttori di disconnessione ad alta tensione possono produrre uno shock elettrico potenzialmente letale se non vengono manipolati correttamente.Questo può accadere se l'interruttore non è adeguatamente isolato prima di essere aperto o se c'è un guasto nell'apparecchiatura.

2Arc flash: quando vengono aperti gli interruttori di disconnessione ad alta tensione, può verificarsi un arc flash, che può rilasciare una quantità significativa di energia sotto forma di calore, luce e pressione.danni agli occhi, e altre lesioni.

3Fallito dell'attrezzatura: gli interruttori di disconnessione ad alta tensione possono fallire se non sono adeguatamente mantenuti o se sono sovraccaricati, con conseguenti danni all'attrezzatura, incendi elettrici e altri rischi.

4Pericoli ambientali: gli interruttori di disconnessione ad alta tensione sono spesso collocati in ambienti esterni, dove possono essere esposti a condizioni meteorologiche estreme, come forti venti, forti piogge,e i fulminiTali condizioni possono creare ulteriori rischi per la sicurezza del personale che opera o mantiene l'apparecchiatura.

P.S.

Per ridurre al minimo i rischi associati agli interruttori di disconnessione ad alta tensione, è importante seguire adeguate procedure di sicurezza, compreso l'uso di adeguate attrezzature di protezione individuale.seguendo le procedure di blocco e tag-out, e assicurando che solo il personale qualificato e addestrato sia autorizzato a utilizzare e mantenere l'attrezzatura.La manutenzione e le prove regolari dell'apparecchiatura possono anche contribuire a ridurre il rischio di guasti e altri pericoli.

Suggerimenti di sicurezza:

1- effettuare test e manutenzioni di routine dell'interruttore per garantire il suo corretto funzionamento, comprese le prove della resistenza di isolamento dell'interruttore, la verifica del funzionamento degli interblocchi di sicurezza,e verificare eventuali riscaldamenti o vibrazioni anormali.

2.Implementare una procedura di blocco/taggout prima di eseguire lavori di manutenzione o riparazione dell'interruttore.Questa procedura consiste nel bloccare e contrassegnare l'interruttore per evitare un'energia accidentale durante l'esecuzione del lavoro, fornendo un ulteriore livello di sicurezza.

3.Fornire una formazione adeguata al personale che gestirà o lavorerà sull'interruttore.nonché i rischi potenziali associati alla commutazione.

4.Implementare un sistema completo di gestione della sicurezza che includa regolari audit di sicurezza, valutazioni dei pericoli e segnalazioni di incidenti.Questo approccio proattivo alla sicurezza aiuta a identificare e affrontare i potenziali rischi prima che causino incidenti o lesioni.

5.Assicurarsi che siano installati adeguati sistemi di ventilazione e raffreddamento per gli interruttori di isolamento ad alta tensione situati in spazi chiusi o confinati. 6.Un'adeguata ventilazione aiuta a dissipare il calore e impedisce che l'interruttore si surriscaldi, che può portare a malfunzionamenti o addirittura incendi.

Condizione:

1L'altitudine massima per l'installazione non deve superare i 1000 m.

2La temperatura dell'aria ambiente non deve superare i +40°C e nelle zone generali non deve scendere al di sotto dei -30°C. Nelle zone di Paramos non deve scendere al di sotto dei -40°C.

3La pressione del vento non deve superare i 700 Pa, corrispondente a una velocità del vento di 34 m/s.

4L'isolatore dovrebbe resistere a terremoti fino a 8 gradi di intensità.

5.L'isolatore deve essere installato in un luogo dove non si verificano frequenti vibrazioni violente.

6.Per gli isolanti di tipo ordinario, essi devono essere tenuti lontani da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polveree altri materiali esplosivi e corrosivi che possono influenzare gravemente l'isolamento e la capacità di conduzione dell'isolatore.

7Gli isolatori a prova di inquinamento sono adatti per l'uso in aree di conduzione gravemente sporche, ma non devono essere installati in aree con materiali esplosivi o incendiari.

Parametri tecnici:
