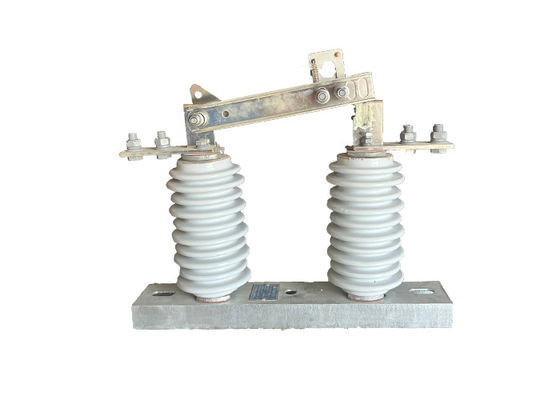

Interruttore di disconnessione esterno durevole Portabile e facile da installare per sottostazioni elettriche ad alta tensione
Descrizione del prodotto:
Gli interruttori di disconnessione esterni svolgono un ruolo cruciale nei sistemi di trasmissione e distribuzione di energia ad alta tensione.Disponibili per la trasmissione di energia elettrica da un'unità di potenza superiore a 1 kVA, garantendo la sicurezza dei lavoratori che svolgono compiti sul sistema.
La funzione principale di un interruttore di disconnessione esterno è quella di isolare il circuito dall'alimentazione.Questo viene ottenuto attraverso un palo rotante che controlla l'apertura e la chiusura della lama o del contatto dello switch. ruotando il palo, la lama può essere attivata o disattivata, collegando o disconnettendo efficacemente il circuito.che consentono agli operatori di determinare facilmente se il circuito è alimentato o disattivato.
La sicurezza dell'operatore è di primaria importanza quando si tratta di sistemi ad alta tensione.come la fibra di vetro o materiali compositiQuesta scelta di materiali garantisce che il palo fornisca un isolamento contro l'alta tensione presente nel sistema, proteggendo l'operatore da scosse elettriche durante il funzionamento dello switch.
Gli interruttori di disconnessione esterni sono disponibili in diversi disegni e dimensioni per accogliere la tensione e la corrente dei circuiti che controllano.Essi sono comunemente installati su pali o strutture in ambienti esterni per una facile accessibilità e funzionamentoSe utilizzato in combinazione con altri dispositivi di protezione come interruttori e fusibili,gli interruttori di disconnessione contribuiscono alla sicurezza e all'affidabilità complessive del sistema elettrico fornendo un mezzo di isolamento e protezione.
Caratteristica:
1Isolamento e manutenzione: gli interruttori di disconnessione esterni forniscono un mezzo per isolare i circuiti dalle loro fonti di alimentazione durante le attività di manutenzione o riparazione.Questo isolamento assicura che i lavoratori possano lavorare in sicurezza sul sistema senza rischi di scosse elettricheLa disconnessione del circuito consente di disattivare l'energia di determinate sezioni, consentendo di eseguire in modo sicuro i lavori di manutenzione.
2Indicazione visibile: il funzionamento manuale e l'indicazione visibile dello stato dell'interruttore aumentano la sicurezza.Gli operatori possono facilmente determinare se il circuito è collegato o disconnesso osservando la posizione della lama o del contatto dello interruttoreQuesta indicazione visiva aiuta a prevenire il contatto accidentale con i circuiti in funzione, riducendo il rischio di incidenti elettrici.
3.Protezione dai pericoli elettrici: il materiale di palo non conduttivo utilizzato negli interruttori di disconnessione esterni fornisce un isolamento contro l'alta tensione presente nel sistema.Questo isolamento protegge l'operatore da scosse elettriche durante il funzionamento dello switchFunge da barriera tra l'operatore e i componenti elettrici in funzione, riducendo al minimo il rischio di lesioni.
4Coordinamento con i dispositivi di protezione: gli interruttori di disconnessione esterni funzionano in combinazione con altri dispositivi di protezione, come interruttori e fusibili.Questi dispositivi si completano a vicenda per garantire la sicurezza e l'affidabilità generali del sistema elettricoGli interruttori di disconnessione possono essere utilizzati per isolare le sezioni difettose del sistema, consentendo agli interruttori o ai fusibili di scattare e proteggere il sistema da ulteriori danni.
5.Accessibilità e affidabilità: gli interruttori di disconnessione esterni sono progettati per essere facilmente accessibili e gestibili.consentire un accesso rapido e conveniente al personale di manutenzioneLa loro costruzione robusta e il loro funzionamento affidabile contribuiscono all'affidabilità complessiva del sistema elettrico, riducendo al minimo i tempi di fermo e garantendo un'alimentazione ininterrotta.
Operazione
1.Posizione iniziale: l'interruttore di disconnessione è inizialmente in posizione chiusa, il che significa che il circuito è collegato e alimentato.La lama o il contatto dell'interruttore è in contatto con i terminali o i conduttori corrispondenti, consentendo il flusso di corrente elettrica.
2Preparazione e misure di sicurezza: prima di azionare l'interruttore, devono essere adottate adeguate misure di sicurezza.come indossare un'adeguata attrezzatura di protezione individuale (EPI) e assicurarsi che l'area sia libera da eventuali pericoli potenzialiÈ essenziale seguire i protocolli e le linee guida di sicurezza stabiliti.
3.Operazione manuale: l'operatore ruota il palo o la maniglia dell'interruttore, che controlla l'apertura e la chiusura della lama o del contatto dell'interruttore.Il palo è in genere situato a una distanza sicura dai componenti elettrici in funzione ed è fatto di un materiale non conduttivo per l'isolamento.
4.Apertura dell'interruttore: ruotando il palo, la lama o il contatto dell'interruttore viene staccato dai terminali o conduttori, aprendo efficacemente il circuito.Questa azione interrompe il flusso di corrente elettrica e disconnette il circuito dalla sua fonte di alimentazione.
5Indicazione visibile: quando l'interruttore è azionato, fornisce un'indicazione visibile del suo stato.di solito attraverso un involucro trasparente o con indicatori visivi, per determinare se il circuito è collegato o disconnesso.
6.Mantenimento o riparazione: con l'interruttore di disconnessione in posizione aperta, le attività di manutenzione o riparazione possono essere eseguite in modo sicuro sul circuito.I lavoratori possono lavorare sul sistema senza rischi di scosse elettriche, in quanto il circuito è isolato dalla fonte di alimentazione.
7Chiusura dell'interruttore: una volta completati i lavori di manutenzione o riparazione, e è sicuro ripristinare l'alimentazione del circuito, l'operatore ruota il palo nella direzione opposta per chiudere l'interruttore.La lama o il contatto si ricollega ai terminali o ai conduttori, ricollegando il circuito alla sua fonte di alimentazione.
8Verificazione: dopo aver chiuso l'interruttore, è importante verificare che il circuito sia stato riattivato con successo e funzioni correttamente.Questo può essere fatto attraverso adeguate procedure di prova e monitoraggio per garantire che il sistema funzioni come previsto.
Applicazione:
1.Mantenimento e riparazione: L'isolatore elettrico Loadbuster è comunemente utilizzato per isolare e terra le linee di distribuzione elettrica per attività di manutenzione e riparazione.Permette al personale di manutenzione di lavorare in sicurezza su apparecchiature alimentate senza il rischio di electrocuzione.
2Risposta d'emergenza: L'isolatore elettrico Loadbuster può essere utilizzato in situazioni di emergenza, come interruzioni di corrente o catastrofi naturali,per isolare e mettere a terra le linee di distribuzione elettrica e ripristinare la corrente in modo sicuro.
3.Operazioni di commutazione: l'isolatore elettrico Loadbuster può essere utilizzato per aprire o chiudere interruttori e eseguire altre operazioni di commutazione sulle linee di distribuzione elettrica.
Condizione:
1L'altitudine massima per l'installazione non deve superare i 1000 m.
2La temperatura dell'aria ambiente non deve superare i +40°C e nelle zone generali non deve scendere al di sotto dei -30°C. Nelle zone di Paramos non deve scendere al di sotto dei -40°C.
3La pressione del vento non deve superare i 700 Pa, corrispondente a una velocità del vento di 34 m/s.
4L'isolatore dovrebbe resistere a terremoti fino a 8 gradi di intensità.
5.L'isolatore deve essere installato in un luogo dove non si verificano frequenti vibrazioni violente.
6.Per gli isolanti di tipo ordinario, essi devono essere tenuti lontani da gas, fumo, deposizioni chimiche, nebbia a spruzzo di sale, polveree altri materiali esplosivi e corrosivi che possono influenzare gravemente l'isolamento e la capacità di conduzione dell'isolatore.
7Gli isolatori a prova di inquinamento sono adatti per l'uso in aree di conduzione gravemente sporche, ma non devono essere installati in aree con materiali esplosivi o incendiari.
Parametri tecnici:
Numero di serie. | Parametro | Unità | Dati | |||||||||
1 | Tensione nominale | kV | 12 | |||||||||
2 | Corrente nominale | Numero modello. | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
(H) GW9-12(W)/1000-20 | 1000 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
3 | 4s Corrente resistente a breve durata | Numero modello. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
(H) GW9-12(W)/1000-20 | 50 | |||||||||||
(H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
4 | Livello di isolamento nominale | L' ondata di fulmine resiste alla tensione (picco) | Polar-Terra (Positivo e negativo) |
kV | 75 | |||||||
Interfrattura (Positivo e negativo) |
85 | |||||||||||
Frequenza industriale resistenza alla tensione (1 min) (valore effettivo) |
Prova a secco/prova a umidità | Polar-Terra | 42 ((Seco) 34 ((Umidità) |
|||||||||
Interfrattura | 48 ((Seco) | |||||||||||
48 ((Seco) | ||||||||||||
48 ((Seco) 40 ((Umidità) |
||||||||||||
5 | Resistenza del circuito principale | μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | Tempo di vita meccanico | tempi | 50 | |||||||||
50 | ||||||||||||
80 | ||||||||||||
